Rango de aplicación del MCB 6KA
El disyuntor ZSM1 protege contra sobrecargas y cortocircuitos en circuitos de CA de 50/60 Hz, con una tensión nominal de 230/400 V y una corriente nominal de 63 A. También se utiliza para conmutar circuitos con funcionamientos poco frecuentes en condiciones normales. Se utiliza principalmente en la industria, el comercio, edificios de gran altura, viviendas, etc.
El disyuntor cumple con los requisitos del disyuntor de protección contra sobrecorriente utilizado en el hogar y campos similares de las normas IEC 60898-1, GB10963.1, etc. Ha obtenido el certificado de seguridad de equipo eléctrico.
Caracteres de la estructura MCB 6KA
La característica de paso de corriente eléctrica del disyuntor no se puede cambiar con herramientas mecánicas externas; El accesorio que está hecho de metal ferroso debe tener medidas antioxidantes adecuadas; La organización operativa debe ser flexible y confiable, y debe tener función libre para quitar y deducir; La parte operativa no se puede quitar de la carcasa exterior de los productos, la carcasa del producto no puede influir en la organización operativa para que funcione.
Parámetros técnicos del MCB 6KA
| Tipo | ZSM1 |
| Número de polos | 1P+N |
| Corriente nominal (In) | 6、10、16、20、25、32、40、50、63A |
| Voltaje nominal (Un) | CA 230(240) / 400(415) V |
| Frecuencia nominal | 50(60)Hz |
| Curva | B, C, D |
| Capacidad máxima de interrupción en cortocircuito (Icn) | 6000A |
| Corriente de disparo instantánea | 5 pulgadas (tipo B), 10 pulgadas (tipo C), 20 pulgadas (tipo D) |
| Corriente instantánea sin disparo | 3 pulgadas (tipo B) 5 pulgadas (tipo C) 10 pulgadas (tipo D) |
| Resistencia | ≥ 4000 veces |
| Nivel de protección | IP20 |
Condiciones normales de funcionamiento del MCB de 63 A
1. Temperatura ambiente -5 °C ~ +40 °C, temperatura promedio dentro de las 24 horas que no exceda los +35 °C.
2. Altitud sobre el nivel del mar inferior a 2000m.
3. Humedad no superior al 50% a 40 °C ni superior al 90% a 25 °C.
4. Clase de contaminación 2.
5. Clase de instalación II o III.
6. Método de instalación Tipo de montaje en riel DIN.
7. El producto deberá instalarse en un lugar donde no haya impactos ni vibraciones fuertes.

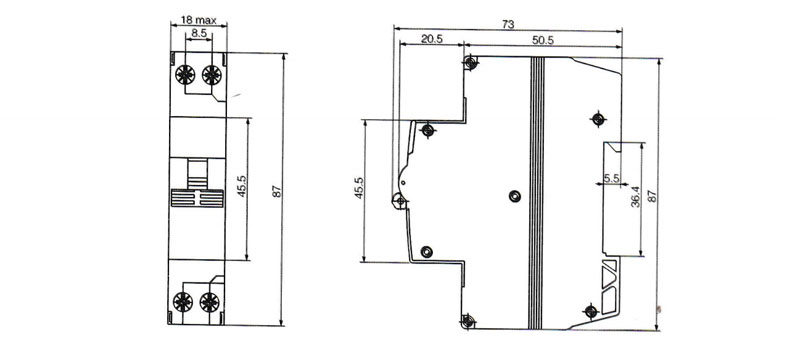

Dimensiones del esquema del MCB 63A
