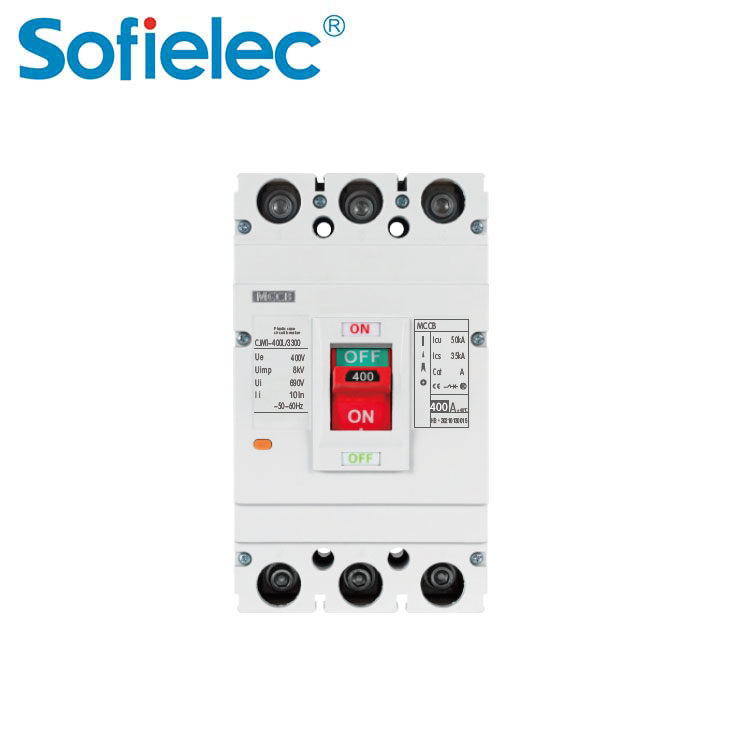

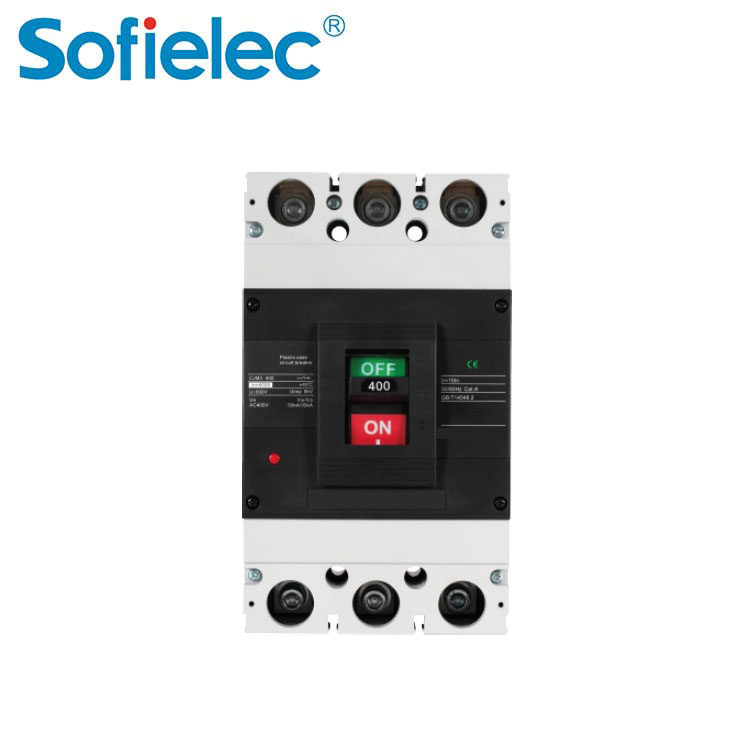

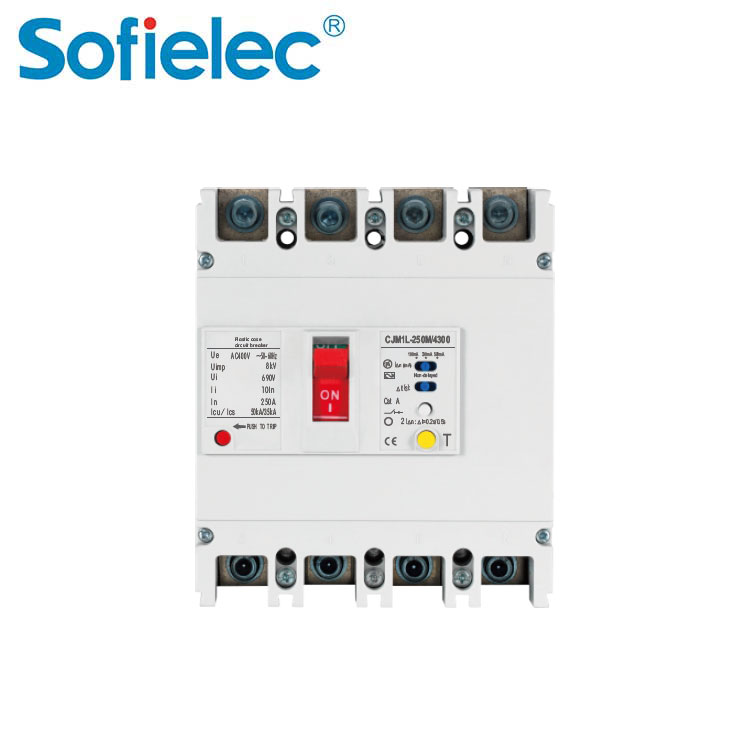

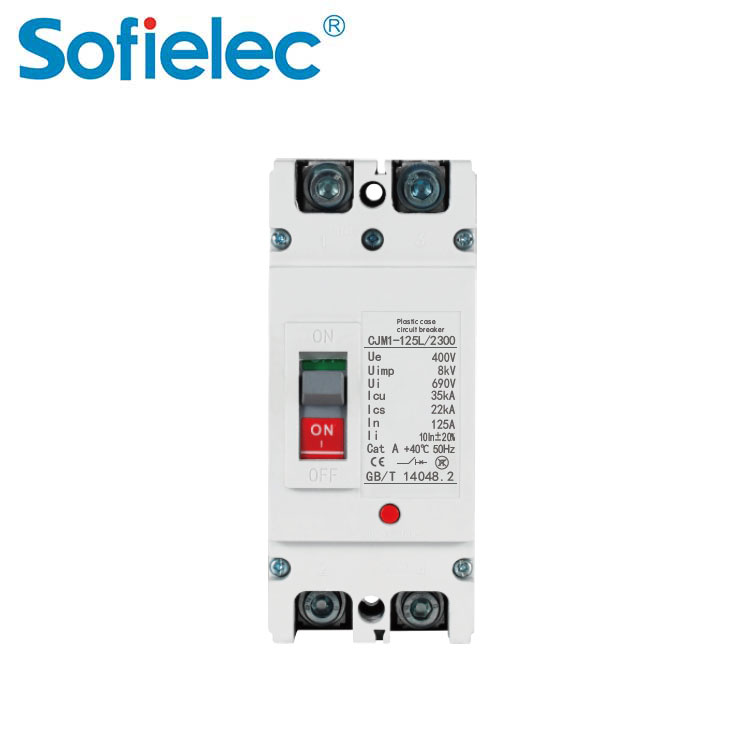

Aplicación de los interruptores automáticos de caja moldeada de la serie CJMM1
El disyuntor de caja moldeada de la serie CJMM1 (en adelante, disyuntor) es aplicable para circuitos de red de distribución de energía CA 50/60 HZ con voltaje de aislamiento nominal de 800 V, voltaje de operación nominal de 690 V y corriente de operación nominal de 10 A a 630 A, se utiliza para distribuir energía y evitar que el circuito y el equipo de suministro de energía se dañen debido a sobrecarga, cortocircuito, bajo voltaje y otras fallas, también se utiliza para el arranque poco frecuente del motor, así como para la protección contra sobrecarga, cortocircuito y bajo voltaje.
Este disyuntor posee ventajas de pequeño volumen, alta capacidad de ruptura, arco corto (o sin arco), etc., puede equiparse con accesorios como contacto de alarma, liberación de derivación, contacto auxiliar, etc., es un producto ideal para el usuario.
El interruptor diferencial puede instalarse verticalmente (instalación vertical) o horizontalmente (instalación horizontal).
El producto cumple con los estándares IEC60947-2 y Gb140482.

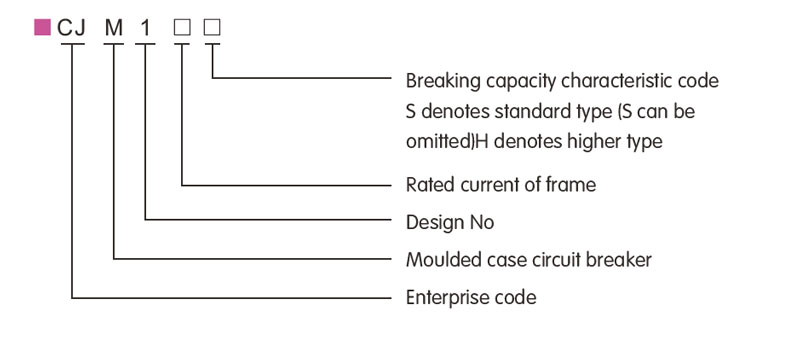

Modelo de producto MCCB de CA serie CJMM1
Nota: Hay cuatro tipos de polo neutro (polo N) para productos de cuatro fases.
El polo neutro del tipo A no está equipado con elemento de disparo por sobrecorriente, siempre está encendido y no se enciende ni se apaga junto con los otros tres polos.
El polo neutro del tipo B no está equipado con un elemento de disparo por sobrecorriente y se enciende o apaga junto con los otros tres polos (el polo neutro se enciende antes de apagarse).
El polo neutro del tipo C está equipado con un elemento de disparo por sobrecorriente y se enciende o apaga junto con los otros tres polos (el polo neutro se enciende antes de apagarse).
El polo neutro del tipo D está equipado con un elemento de disparo por sobrecorriente, siempre está encendido y no se enciende ni se apaga junto con los otros tres polos.
Disyuntores de caja moldeada MCCB de 800 V Tabla 1
| Nombre del accesorio | Liberación electrónica | Liberación de compuestos |
| Contacto auxiliar, liberación por mínima tensión, contacto de alarma | 287 | 378 |
| Dos juegos de contactos auxiliares, contacto de alarma | 268 | 368 |
| Liberación de derivación, contacto de alarma, contacto auxiliar | 238 | 348 |
| Liberación por subtensión, contacto de alarma | 248 | 338 |
| Contacto auxiliar de alarma | 228 | 328 |
| Contacto de alarma de liberación de derivación | 218 | 318 |
| Liberación de mínima tensión de contacto auxiliar | 270 | 370 |
| Dos juegos de contactos auxiliares | 260 | 360 |
| Liberación por subtensión de disparo en derivación | 250 | 350 |
| Contacto auxiliar de liberación de derivación | 240 | 340 |
| Liberación de baja tensión | 230 | 330 |
| Contacto auxiliar | 220 | 320 |
| Liberación de derivación | 210 | 310 |
| Contacto de alarma | 208 | 308 |
| Sin accesorios | 200 | 300 |
Clasificación MCCB 630A
Por capacidad de corte: un tipo estándar (tipo S) b tipo con mayor capacidad de corte (tipo H)
Por modo de conexión: a conexión de placa frontal, b conexión de placa posterior, c tipo de complemento
Por modo de operación: a operación de manija directa, b operación de manija giratoria, c operación eléctrica
Por número de polos: 2P, 3P y 4P
Por accesorio: contacto de alarma, contacto auxiliar, disparador de derivación, disparador de mínima tensión.
Condición normal de servicio del MCCB
■ La altitud del lugar de instalación no deberá superar los 2000 m.
■ Temperatura del aire ambiente
□ La temperatura del aire ambiente no debe superar los +40 ℃
□ El valor promedio no debe superar los +35 ℃ en 24 horas.
□ La temperatura del aire ambiente no debe ser inferior a -5 ℃
■ Estado de la atmósfera
La humedad relativa de la atmósfera aquí no debe superar el 50% a la temperatura más alta de +40 ℃, y puede ser más alta a una temperatura más baja, cuando la temperatura más baja promedio en el mes más húmedo no supera los 25 ℃ puede ser del 90%, se debe tener en cuenta la condensación en la superficie del producto debido al cambio de temperatura.
Parámetros técnicos principales de los interruptores automáticos de caja moldeada (MCCB) serie CJMM1
1 Valor nominal de los disyuntores
| Modelo | Imáx. (A) | Presupuesto (A) | Voltaje de operación nominal (V) | Tensión de aislamiento nominal (V) | UCI (kA) | Ics (kA) | Número de polos (PAG) | Distancia de arco (milímetros) |
| CJMM1-63S | 63 | 6,10,16,20 25,32,40, 50,63 | 400 | 500 | 10* | 5* | 3 | 3 3,4 |
| CJMM1-63H | 63 | 400 | 500 | 15* | 10* | 3,4 | ||
| CJMM1-100S | 100 | 16, 20, 25, 32 40,50,63, 80.100 | 690 | 800 | 35/10 | 22/5 | 3 | 3 2,3,4 |
| CJMM1-100H | 100 | 400 | 800 | 50 | 35 | 2,3,4 | ||
| CJMM1-225S | 225 | 100,125, 160,180, 200.225 | 690 | 800 | 35/10 | 25/5 | 3 | 3 2,3,4 |
| CJMM1-225H | 225 | 400 | 800 | 50 | 35 | 2,3,4 | ||
| CJMM1-400S | 400 | 225.250, 315.350, 400 | 690 | 800 | 50/15 | 35/8 | 3,4 | 3,4 3 |
| CJMM1-400H | 400 | 400 | 800 | 65 | 35 | 3 | ||
| CJMM1-630S | 630 | 400.500, 630 | 690 | 800 | 50/15 | 35/8 | 3,4 | 3,4 3 |
| CJMM1-630H | 630 | 400 | 800 | 65 | 45 | 3 |
Nota: Cuando los parámetros de prueba son de 400 V, 6 A sin liberación de calentamiento
2 Característica de operación de ruptura de tiempo inverso cuando cada polo de liberación de sobrecorriente para distribución de energía se enciende al mismo tiempo
| Elemento de prueba Corriente (I/In) | Área de tiempo de prueba | Estado inicial |
| Corriente sin disparo 1,05 In | 2h(n>63A),1h(n<63A) | Estado frío |
| Corriente de disparo 1,3 In | 2h(n>63A),1h(n<63A) | Proceda inmediatamente después de la prueba n.º 1 |
3 Característica de operación de ruptura de tiempo inverso cuando cada polo de la liberación de sobrecorriente para protección del motor se enciende al mismo tiempo.
| Configuración del estado inicial de la hora convencional actual | Nota | ||
| 1.0 pulgadas | >2 horas | Estado frío | |
| 1,2 pulgadas | ≤2 horas | Se procedió inmediatamente después de la prueba n.º 1 | |
| 1,5 pulgadas | ≤4 min | Estado frío | 10≤In≤225 |
| ≤8 min | Estado frío | 225≤In≤630 | |
| 7,2 pulgadas | 4 s ≤ T ≤ 10 s | Estado frío | 10≤In≤225 |
| 6 s ≤ T ≤ 20 s | Estado frío | 225≤In≤630 | |
4 La característica de operación instantánea del disyuntor para distribución de energía se establecerá en 10 ln + 20%, y la del disyuntor para protección del motor se establecerá en 12 ln ± 20%.
Tamaño del esquema de instalación

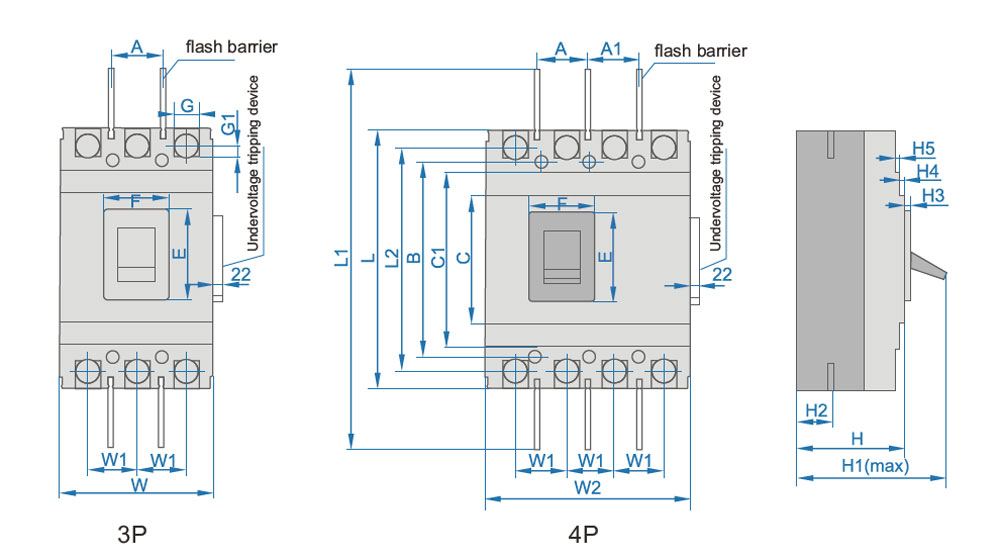

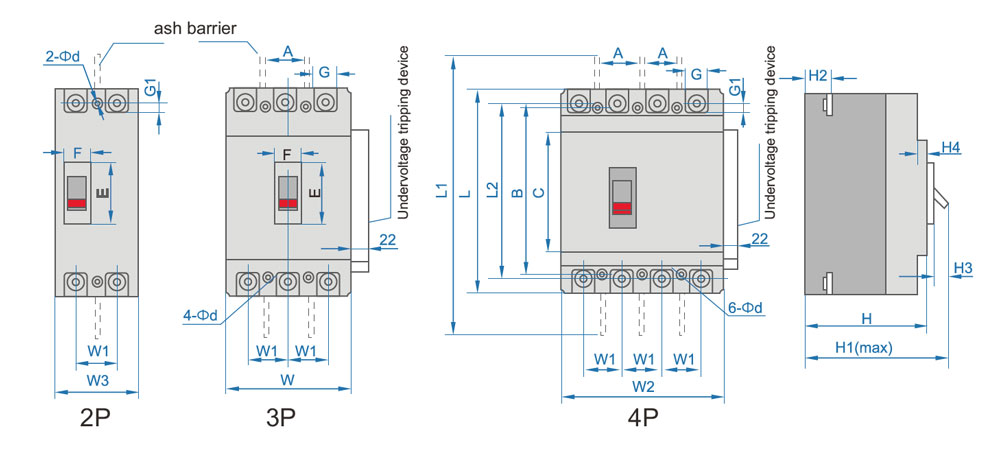

CJMM1-63,100,225, Dimensiones de esquema e instalación (Conexión de placa frontal)
| Tallas (milímetros) | Código del modelo | ||||||
| CJMM1-63S | CJMM1-63H | CJMM1-63S | CJMM1-100S | CJMM1-100H | CJMM1-225S | CJMM1-225 | |
| Tamaños de contorno | do | 85 | 85 | 88 | 88 | 102 | 102 |
| mi | 50 | 50 | 51 | 51 | 60 | 52 | |
| F | 23 | 23 | 23 | 22.5 | 25 | 23.5 | |
| GRAMO | 14 | 14 | 17.5 | 17.5 | 17 | 17 | |
| G1 | 6.5 | 6.5 | 6.5 | 6.5 | 11.5 | 11.5 | |
| H | 73 | 81 | 68 | 86 | 88 | 103 | |
| H1 | 90 | 98.5 | 86 | 104 | 110 | 127 | |
| H2 | 18.5 | 27 | 24 | 24 | 24 | 24 | |
| H3 | 4 | 4.5 | 4 | 4 | 4 | 4 | |
| H4 | 7 | 7 | 7 | 7 | 5 | 5 | |
| L | 135 | 135 | 150 | 150 | 165 | 165 | |
| L1 | 170 | 173 | 225 | 225 | 360 | 360 | |
| L2 | 117 | 117 | 136 | 136 | 144 | 144 | |
| O | 78 | 78 | 91 | 91 | 106 | 106 | |
| W1 | 25 | 25 | 30 | 30 | 35 | 35 | |
| W2 | - | 100 | - | 120 | - | 142 | |
| W3 | - | - | 65 | 65 | 75 | 75 | |
| Tamaños de instalación | A | 25 | 25 | 30 | 30 | 35 | 35 |
| B | 117 | 117 | 128 | 128 | 125 | 125 | |
| sobredosis | 3.5 | 3.5 | 4.5 | 4.5 | 5.5 | 5.5 | |
CJMM1-400,630,800, Dimensiones de esquema e instalación (Conexión de placa frontal)
| Tallas (milímetros) | Código del modelo | ||
| CJMM1-400S | CJMM1-630S | ||
| Tamaños de contorno | do | 127 | 134 |
| C1 | 173 | 184 | |
| mi | 89 | 89 | |
| F | 65 | 65 | |
| GRAMO | 26 | 29 | |
| G1 | 13.5 | 14 | |
| H | 107 | 111 | |
| H1 | 150 | 162 | |
| H2 | 39 | 44 | |
| H3 | 6 | 6.5 | |
| H4 | 5 | 7.5 | |
| H5 | 4.5 | 4.5 | |
| L | 257 | 271 | |
| L1 | 465 | 475 | |
| L2 | 225 | 234 | |
| O | 150 | 183 | |
| W1 | 48 | 58 | |
| W2 | 198 | 240 | |
| A | 44 | 58 | |
| Tamaños de instalación | A1 | 48 | 58 |
| B | 194 | 200 | |
| Sobredosis | 8 | 7 | |
CJMMM1-63,100,225 Esquema y tamaño de instalación (conexión de la placa posterior)

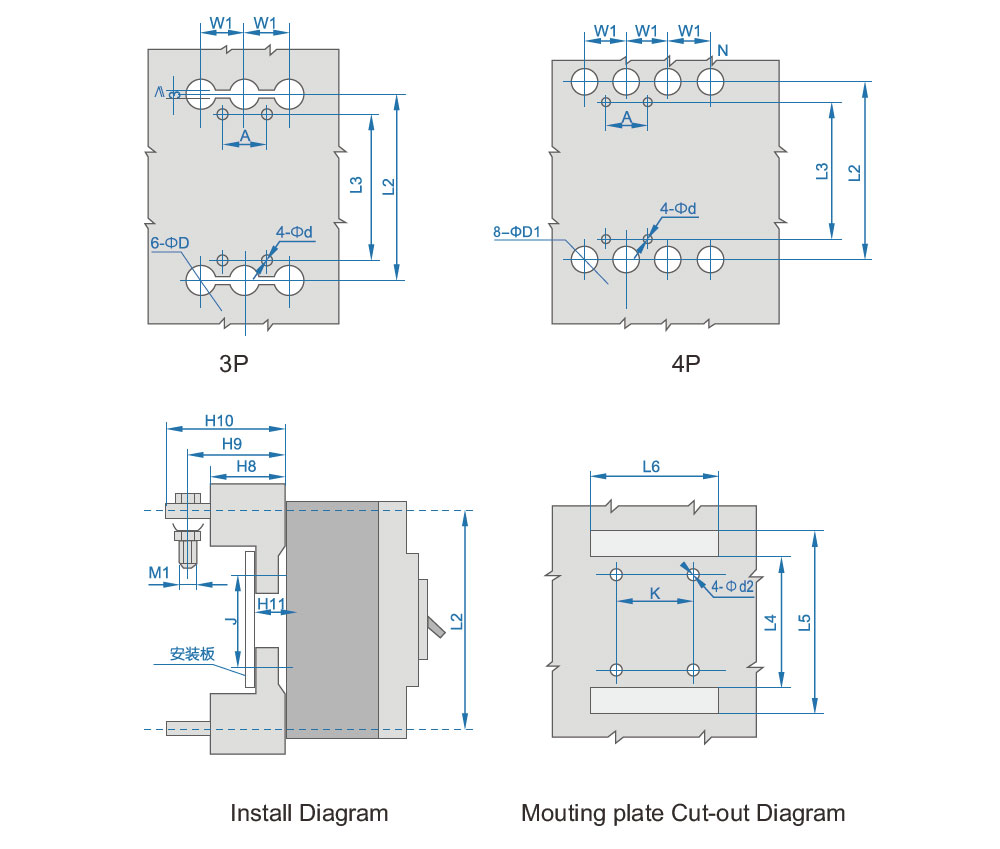

CJMM1-400,630 Esquema y tamaño de instalación (conexión de la placa posterior)
Tamaño del esquema de instalación

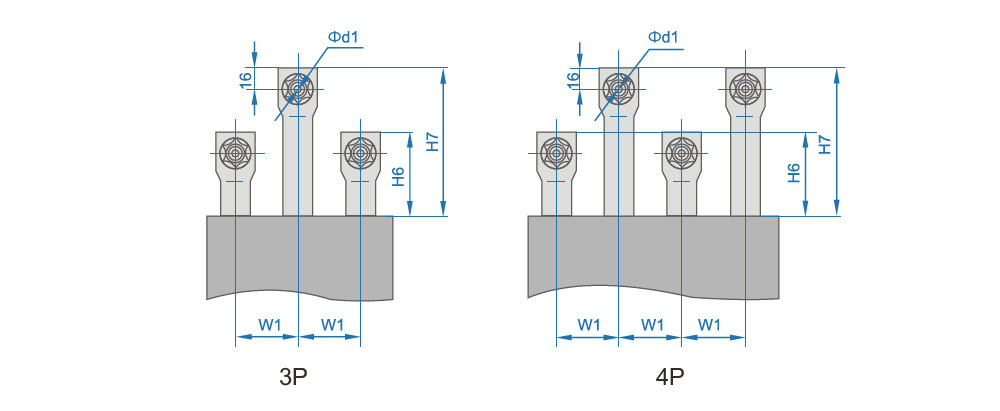

Diagrama de corte de conexión de la placa posterior
| Tallas (milímetros) | Código del modelo | ||||||
| CJMM1-63S CJMM1-63H | CJMM1-100S CJMM1-100H | CJMM1-225S CJMM1-225H | CJMM1-400S | CJMM1-400H | CJMM1-630S CJMM1-630H | ||
| Tamaños del tablero trasero Tipo de enchufe de conexión | A | 25 | 30 | 35 | 44 | 44 | 58 |
| sobredosis | 3.5 | Agujero de 4,5 x 6 de profundidad | 3.3 | 7 | 7 | 7 | |
| od1 | - | - | - | 12.5 | 12.5 | 16.5 | |
| od2 | 6 | 8 | 8 | 8.5 | 9 | 8.5 | |
| sobredosis | 8 | 24 | 26 | 31 | 33 | 37 | |
| oD1 | 8 | 16 | 20 | 33 | 37 | 37 | |
| H6 | 44 | 68 | 66 | 60 | 65 | 65 | |
| H7 | 66 | 108 | 110 | 120 | 120 | 125 | |
| H8 | 28 | 51 | 51 | 61 | 60 | 60 | |
| H9 | 38 | 65.5 | 72 | - | 83.5 | 93 | |
| H10 | 44 | 78 | 91 | 99 | 106.5 | 112 | |
| H11 | 8.5 | 17.5 | 17.5 | 22 | 21 | 21 | |
| L2 | 117 | 136 | 144 | 225 | 225 | 234 | |
| L3 | 117 | 108 | 124 | 194 | 194 | 200 | |
| L4 | 97 | 95 | 9 | 165 | 163 | 165 | |
| L5 | 138 | 180 | 190 | 285 | 285 | 302 | |
| L6 | 80 | 95 | 110 | 145 | 155 | 185 | |
| METRO | M6 | M8 | M10 | - | - | - | |
| K | 50.2 | 60 | 70 | 60 | 60 | 100 | |
| J | 60.7 | 62 | 54 | 129 | 129 | 123 | |
| M1 | M5 | M8 | M8 | M10 | M10 | M12 | |
| W1 | 25 | 35 | 35 | 44 | 44 | 58 | |
