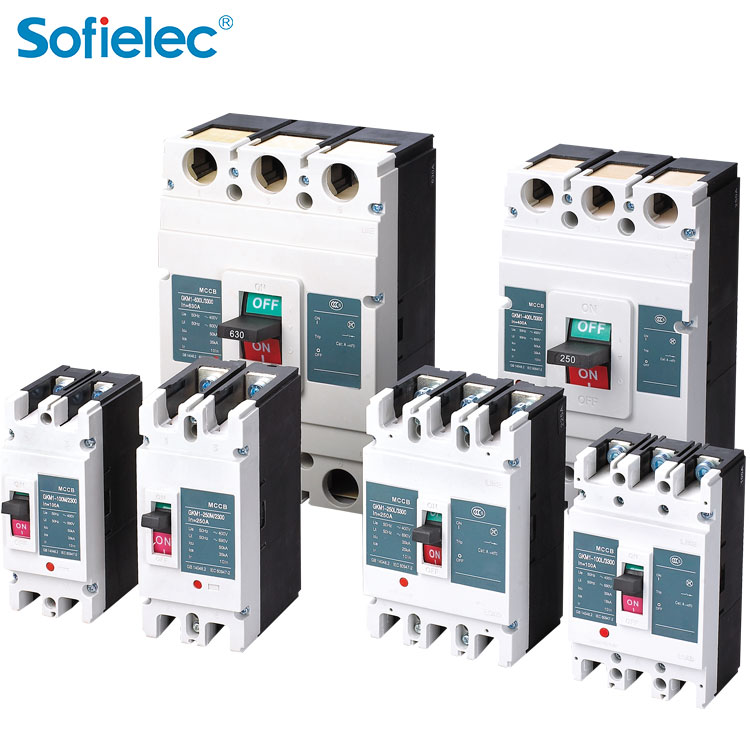

| Categorías | MCCB |
| Modelo | GKM1 |
| Corriente nominal del rack (A) | 63.100.160.250.400.630 |
| Tensión nominal de trabajo (V) | CA 400 V |
| Tensión de aislamiento nominal (V) | 690 V, 800 V |
Entorno de trabajo aplicable
Altitud 2000m y menos | Grado de contaminación 3 |
Puede soportar los efectos del aire húmedo. | Puede soportar los efectos de la niebla salina y la neblina de aceite. |
Puede soportar los efectos del moho. | La inclinación máxima es de ±22,5° |
Funciona de forma fiable cuando se somete a la vibración normal del barco. | Funciona de forma fiable en condiciones sísmicas (4g) |
La temperatura del medio circundante no debe ser superior a +40 °C (+45 °C para productos marinos) ni inferior a -5 °C. | |
En un medio sin peligro de explosión y el medio no tiene suficiente gas y polvo conductor para corroer el metal y destruir el aislamiento. | |
En lugares donde no llueve ni nieva | |
Índice de rendimiento técnico

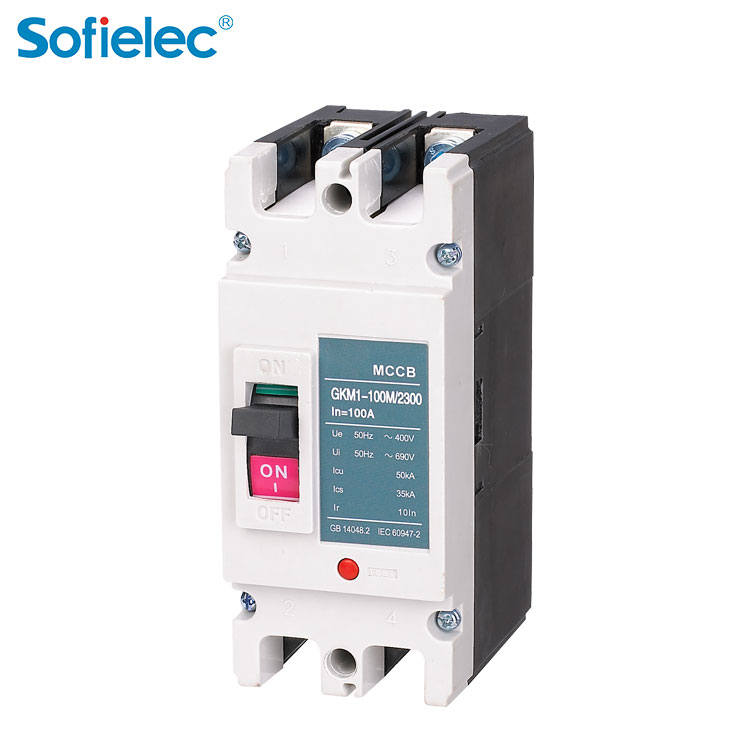

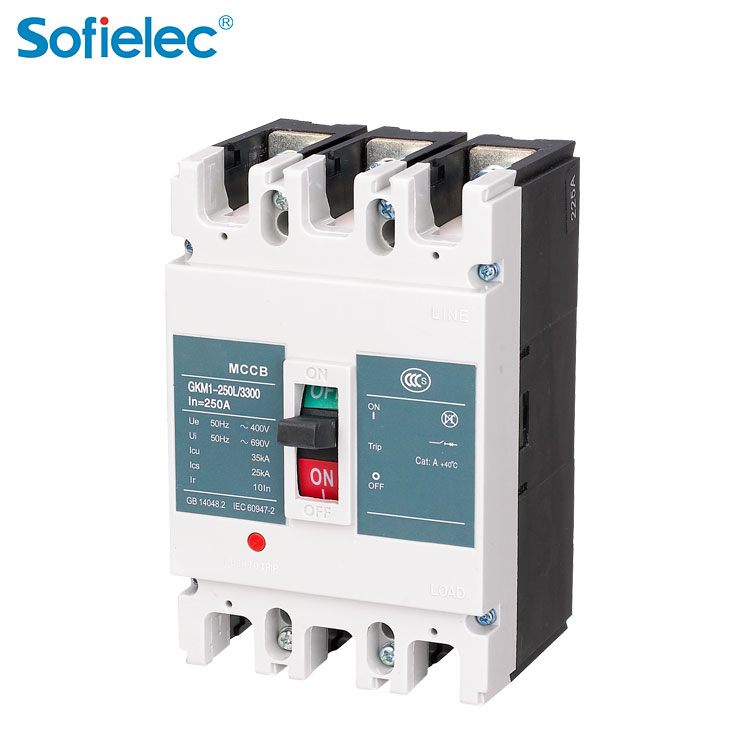

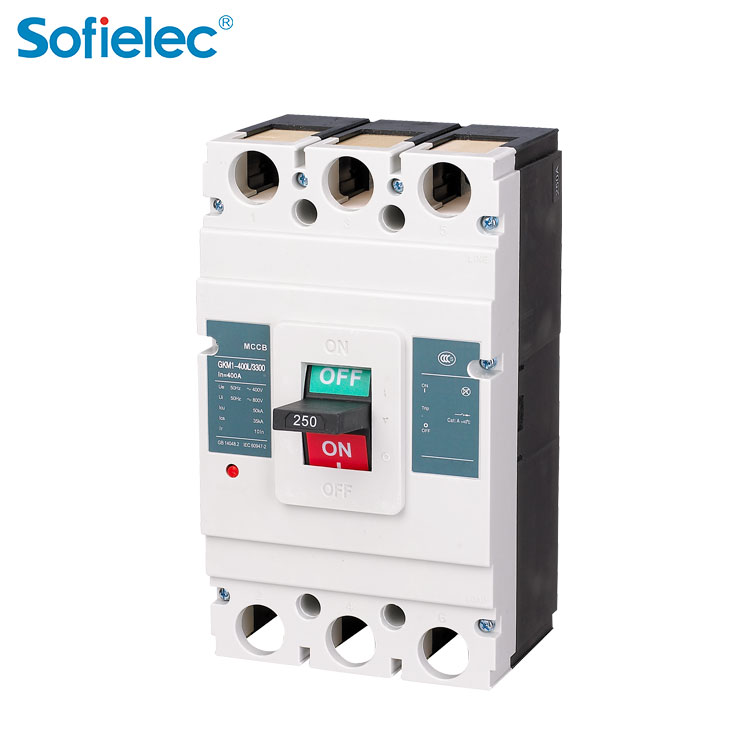

| modelo | Corriente nominal del rack (A) | Corriente nominal (A) | Tensión nominal de trabajo (V) | Tensión de aislamiento nominal (V) | Capacidad nominal de corte en cortocircuito de kunut kA 400 V | Capacidad nominal de corte en cortocircuito de funcionamiento kA 400 V | Dimensiones | Tamaño de la instalación (delante del tablero) | ||||
| L | O 3P/4P | H | A | B | 4-Φd | |||||||
| GKM1-63L | 63 | (6), 10, 16, 20, 25, 32, 40, 50, 63 | CA 400 V | 690 V | 35 | 22 | 135 | 78 | 73.5 | 25 | 117 | Φ4.5 |
| GKM1-63M | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
| GKM1-100L | 100 | (10), 16, 20, 25, 40, 50, 63, 80, 100 | CA 400 V | 690 V | 35 | 18 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
| GKM1-100M | 50 | 35 | 150 | 92/120 | 86 | |||||||
| GKM1-100H | 85 | 50 | ||||||||||
| GKM1-160L | 160 | (10), 16, 20, 25, 40, 50, 63, 80, 100 | CA 400 V | 800 V | 50 | 35 | 150 | 98 | 68 | 30 | 129 | Φ4.5 |
| GKM1-160M | 75 | 50 | 150 | 92/122 | 86 | |||||||
| GKM1-160H | 85 | 50 | ||||||||||
| GKM1-250L | 250 | 100, 125, 140, 160, 180, 200, 225, 250 | CA 400 V | 690 V | 35 | 25 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
| GKM1-250M | 50 | 35 | 165 | 107/142 | 103 | |||||||
| GKM1-250H | 85 | 50 | ||||||||||
| GKM1-400L | 400 | 255, 250, 315, 350, 400 | CA 400 V | 800 V | 50 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
| GKM1-400M | 65 | 50 | 257 | 150/198 | 105 | |||||||
| GKM1-400H | 100 | 65 | ||||||||||
| GKM1-630L | 630 | 400, 500, 630 | CA 400 V | 800 V | 50 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
| GKM1-630M | 65 | 50 | 270 | 182 | 110 | |||||||
| GKM1-360H | 100 | 65 | ||||||||||
área de la sección transversal del cable de conexión y la corriente nominal correspondiente
| Valor de corriente nominal (A) | 10 | 16,20 | 25 | 32 | 40,50 | 63 | 80 | 100 | 125 | 160 | 180.200.255 | 250 | 315.350 | 400 |
| Área de sección transversal desgastada (mm²) | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 185 | 240 |
| Valor de corriente nominal (A) | cable | Fila de cobre | ||
| Área de la sección transversal (mm²) | Cantidad | tamaño (mm × mm) | Cantidad | |
| 500 | 150 | 2 | 30×5 | 2 |
| 630 | 185 | 2 | 40×5 | 2 |
| 700.800 | 200 | 2 | 40×5 | 2 |
Pérdida de potencia
| modelo | Corriente (A) | Pérdida total de potencia tripolar (VA) | |
| Cableado del panel frontal y del panel trasero | Cableado enchufable | ||
GKM1 -63(L, M) Calentamiento directo (10~25 A) | 25 | 28 | 32 |
GKM1 -100 (largo, medio y alto) Calefacción directa (10~25 A) | 25 | 40 | 45 |
GKM1 -63(L, M) Intercalor (32~63 A) | 63 | 20 | 24 |
GKM1 -100 (largo, medio y alto) Intercalor (32~100 A) | 100 | 35 | 40 |
| GKM1 -160 (largo, medio y alto) | 160 | 48 | 55 |
| GKM1 -250 (largo, medio y alto) | 250 | 62 | 70 |
| GKM1 -400 (largo, medio y alto) | 400 | 115 | 125 |
| GKM1 -630 (largo, medio y alto) | 630 | 187 | 200 |
| GKM1-800(L、M) | 800 | 262 | - |

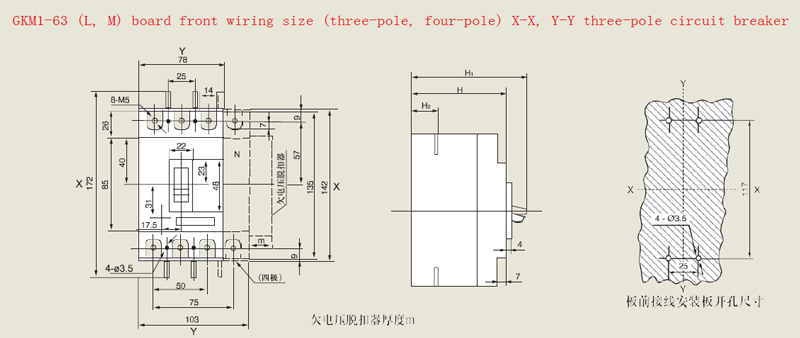

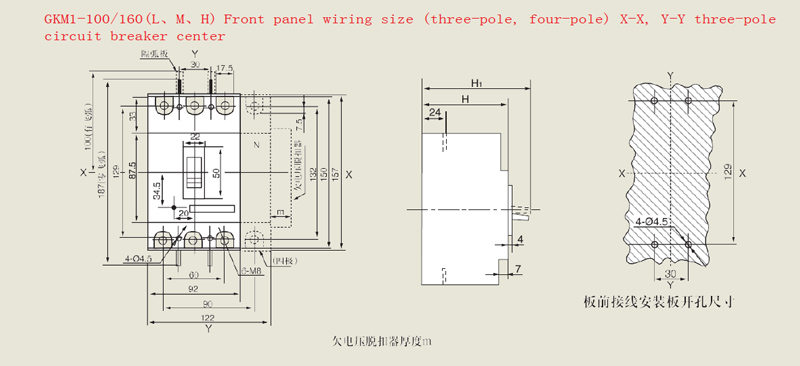

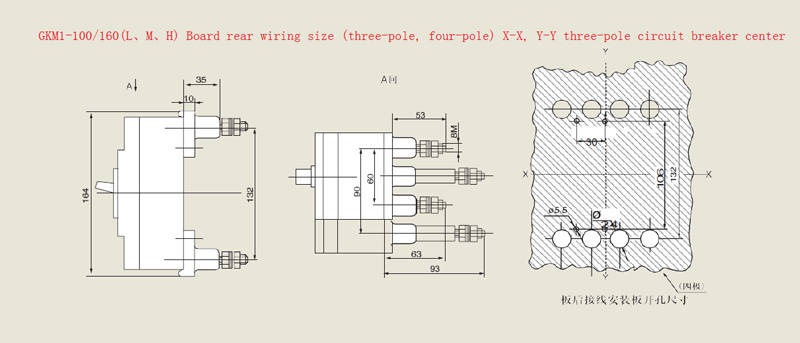

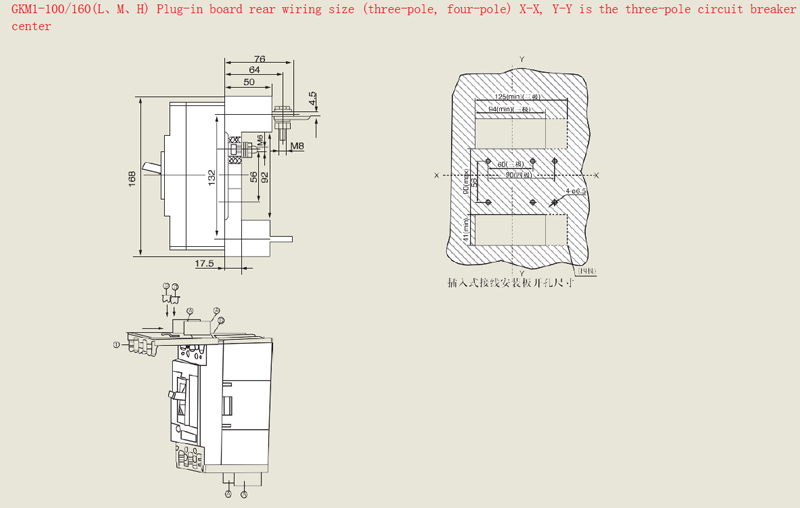

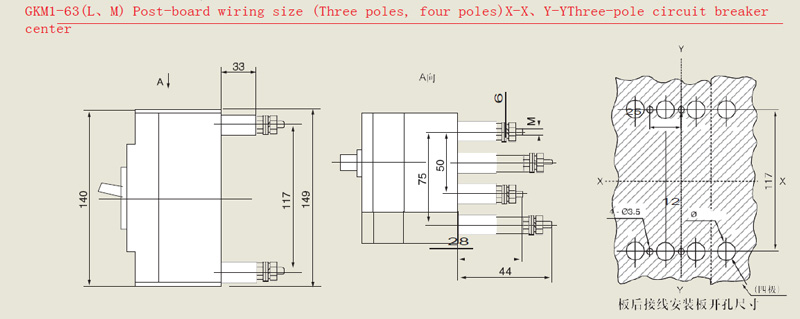

Dimensiones de montaje dimensional
