Descripción
- Clasificación actual: 100 A
- Unidad de consumo compacta metálica
- Seguridad IP3X
- Múltiples orificios para entrada de cables
- Diseño de riel DIN rígido, elevado y desplazado
- Bloques de tierra y neutro fijados de serie
- Incluye barra colectora de peine aislada y cable neutro
- Todas las partes metálicas están protegidas de puesta a tierra.
- Cumplimiento de la norma BS/EN 61439-3
| Número de piezas | Descripción | formas utilizables |
| CJDB-4W | Caja de distribución metálica de 4 vías | 4 |
| ECJ-6W | Caja de distribución metálica de 6 vías | 6 |
| CJDB-8W | Caja de distribución metálica de 8 vías | 8 |
| CJDB-10W | Caja de distribución metálica de 10 vías | 10 |
| CJDB-12W | Caja de distribución metálica de 12 vías | 12 |
| CJDB-14W | Caja de distribución metálica de 14 vías | 14 |
| CJDB-16W | Caja de distribución metálica de 16 vías | 16 |
| CJDB-18W | Caja de distribución metálica de 18 vías | 18 |
| CJDB-20W | Caja de distribución metálica de 20 vías | 20 |
| CJDB-22W | Caja de distribución metálica de 22 vías | 22 |
Detalles técnicos
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaño de la caja (mm) | Cantidad/CTN |
| CJDB-4W | 130 | 240 | 114 | 490X280X262 | 8 |
| Enfermedad de Chad-6W | 160 | 240 | 114 | 490X340X262 | 8 |
| CJDB-8W | 232 | 240 | 114 | 490X367X262 | 6 |
| CJDB-10W | 232 | 240 | 114 | 490X367X262 | 6 |
| CJDB-12W | 304 | 240 | 114 | 490X320X262 | 4 |
| CJDB-14W | 304 | 240 | 114 | 490X320X262 | 4 |
| CJDB-16W | 376 | 240 | 114 | 490X391X262 | 4 |
| CJDB-18W | 376 | 240 | 114 | 490X391X262 | 4 |
| CJDB-20W | 448 | 240 | 114 | 370X465X262 | 3 |
| CJDB-22W | 448 | 240 | 114 | 370X465X262 | 3 |
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaños de los orificios de instalación (mm) | |

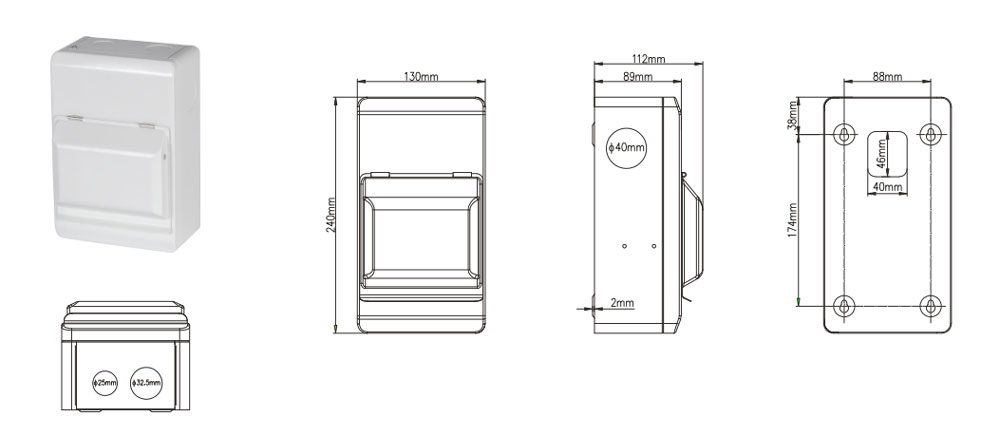

| CJDB-4W | 130 | 240 | 114 | 88 | 174 |
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaños de los orificios de instalación (mm) | |

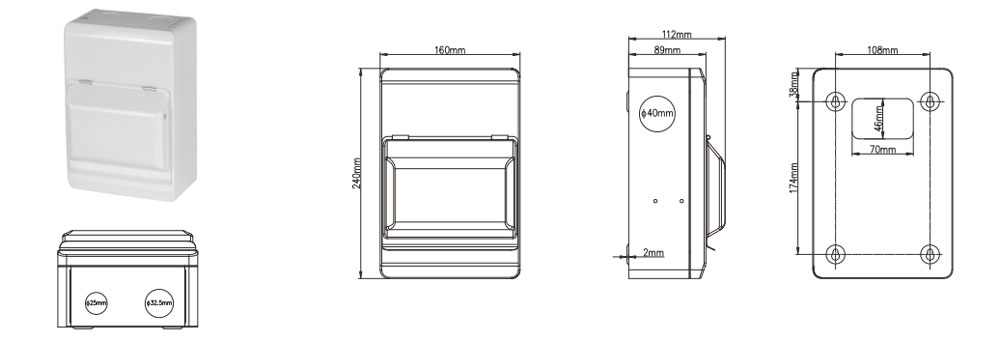

| ECJ-6W | 160 | 240 | 114 | 108 | 174 |
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaños de los orificios de instalación (mm) | |

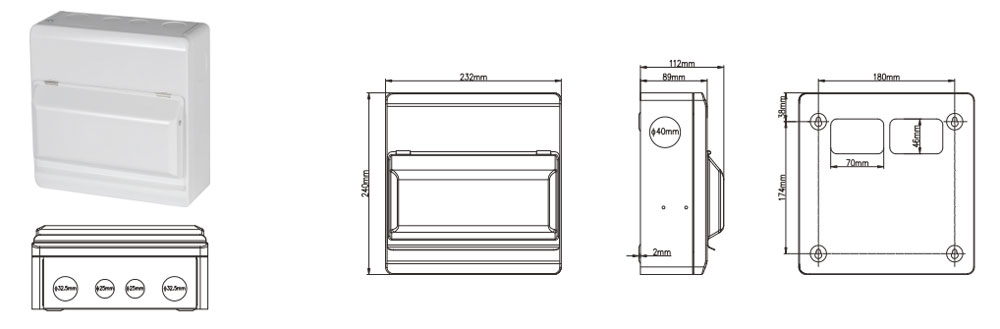

| CJDB-8W,10W | 232 | 240 | 114 | 180 | 174 |
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaños de los orificios de instalación (mm) | |

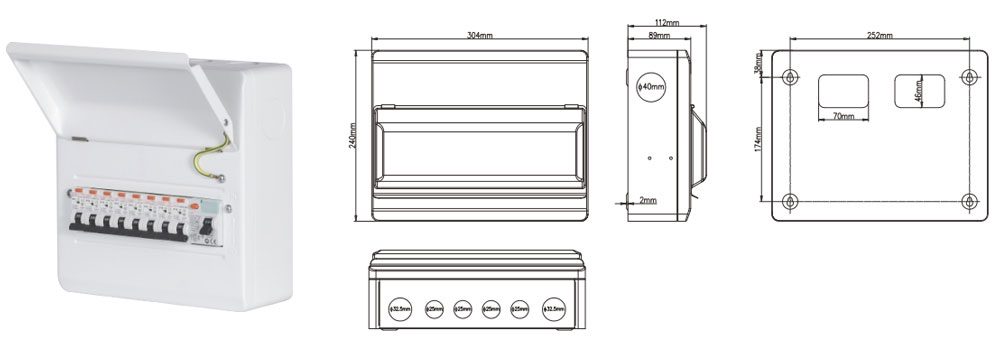

| CJDB-12W,14W | 304 | 240 | 114 | 252 | 174 |
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaños de los orificios de instalación (mm) | |

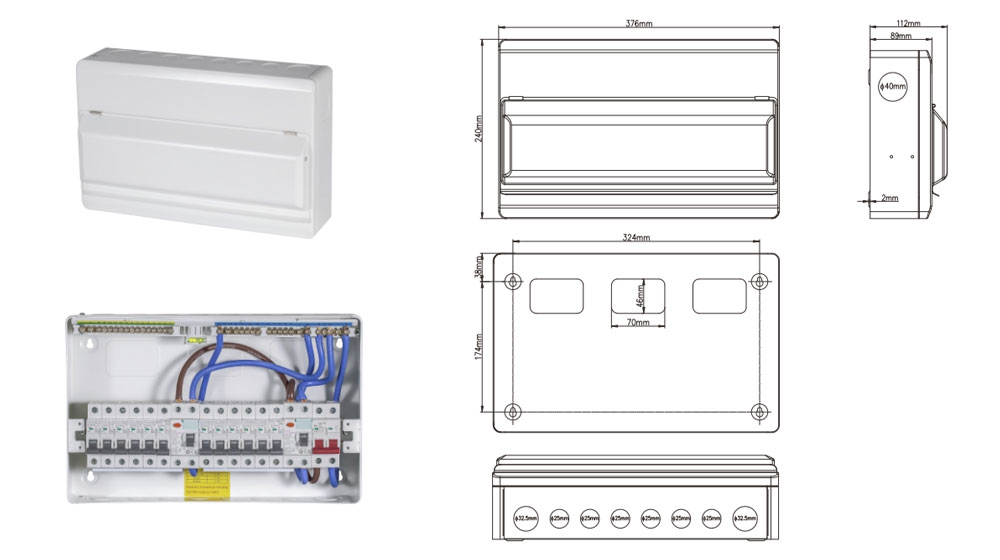

| CJDB-16W,18W | 376 | 240 | 114 | 324 | 174 |
| Número de piezas | Ancho (mm) | Altura (mm) | Profundidad (mm) | Tamaños de los orificios de instalación (mm) | |

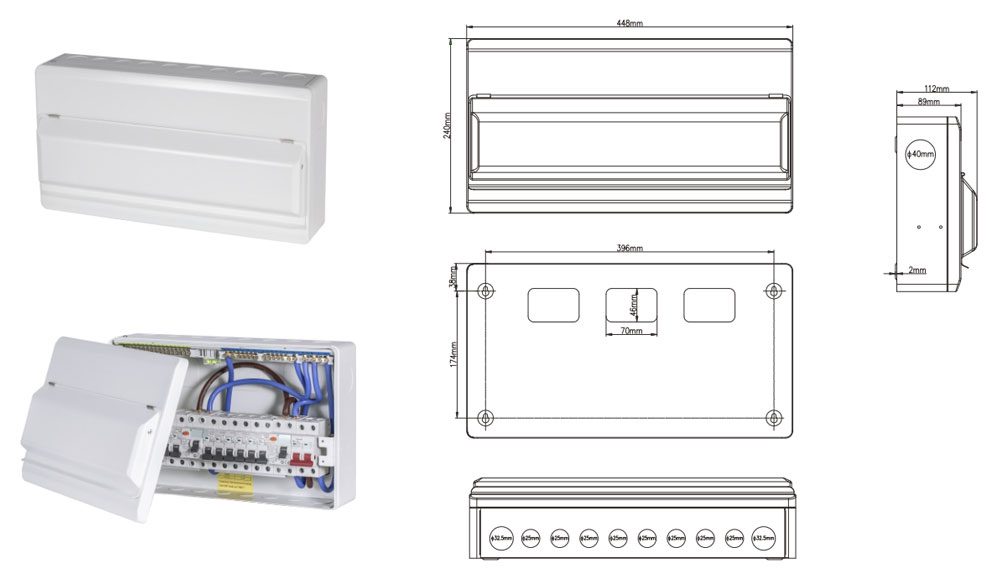

| CJDB-20W,22W | 448 | 240 | 114 | 396 | 174 |
