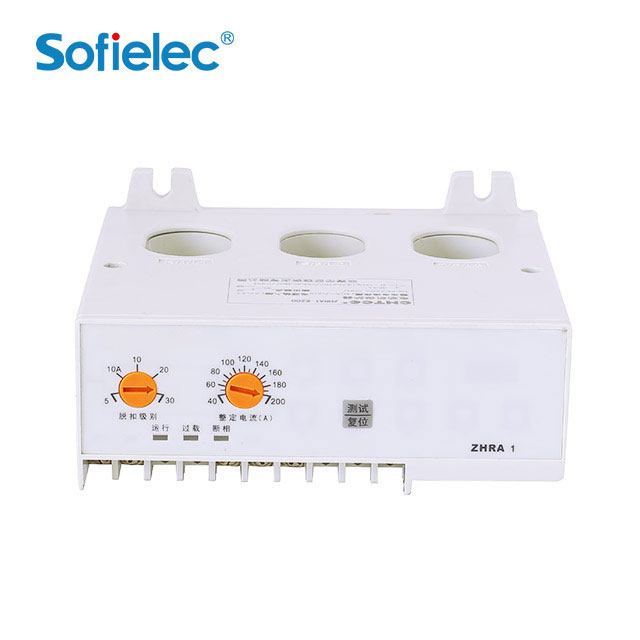

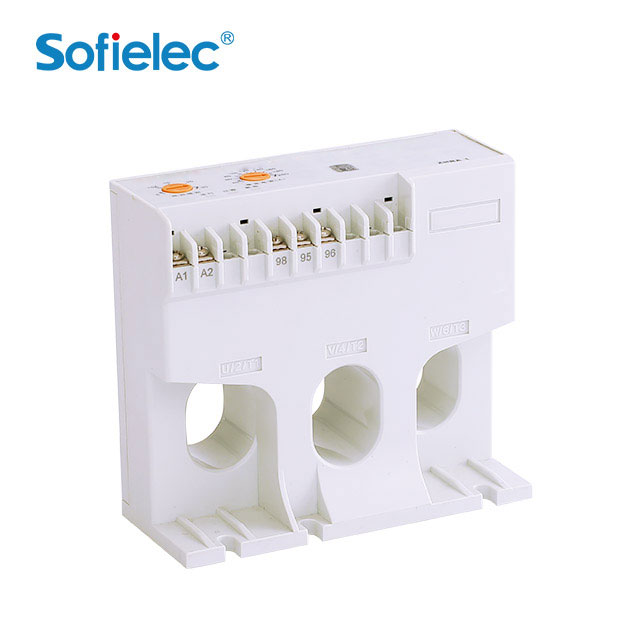

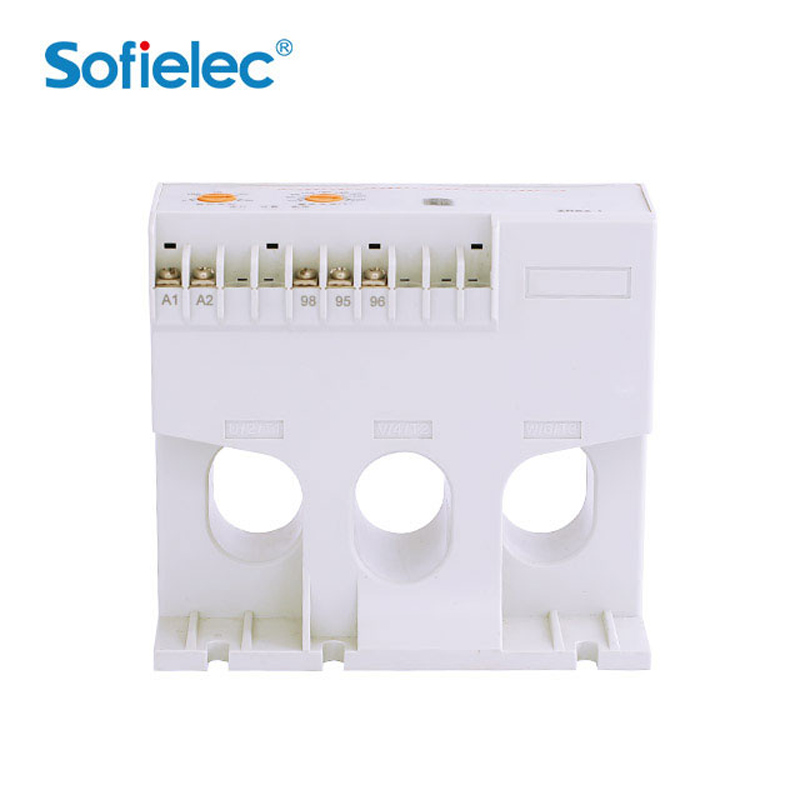

Aplicaciones
Se utiliza en cuadros eléctricos, unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores. Con protección contra pérdida de fase y sobrecarga.
Características
Microprocesador integrado, precisión de medición de corriente ≤ 2 %. Ajuste de la perilla, indicador LED que muestra el estado de funcionamiento. Con protección contra fallo de fase, sobrecarga, desequilibrio y bloqueo, cuatro clases de disparo opcionales. Arranque en vacío, protección contra pérdida de fase o sobrecarga. Protección de contacto NA.
| Tensión nominal de alimentación de control | CA 38 0 V CA 2 20 V 50 Hz/60 Hz |
Precisión de la medición de corriente | 52% |
Precisión de configuración | 55% |
Modo de configuración | Ajuste de la perilla |
Número de polos | 3P |
Tensión de aislamiento nominal | CA 690 V |
Clase de contaminación | 3 |
Clase de IP | IP20 |
Capacidad de contacto | Ith:SA; AC-15 : Ue/Es decir 380V/0.95A 240V/1.5A |
Categoría de uso | AC-15 |
Vida eléctrica rica | 10' |
Vida mecánica | 106 |
Altitud | 52000 metros |
Humildad relativa permisible | 550% (40°/ Sin condensación) |
Consumo de energía | ≤1,5 VA |
Instalación | /Montaje mediante tornillo o carril DIN |
Datos técnicos
Tipo de producto | AHC15T |
Número de programas ON/OFF | 20 |
Ancho | 2 módulos |
| Tipo de contactoTipo de instalación | Riel DIN |
Tipo de contacto | Contacto de cambio |
Salida de conmutación | Independiente de la fase |
| Método de conexión del terminal | Terminales de tornillo |
Reserva de marcha | 3 años |
Capacidad de conmutación a 250 V CA, cos φ = 1 | 16A |
Capacidad de conmutación a 250 V CA, cos φ = 0,6 | 10A |
| Lámparas de bajo consumoCarga de lámpara incandescente/halógena 230 V | 2600 W |
Lámparas de bajo consumo | 170 W |
Lámpara LED < 2 W | 30 W |
Lámpara LED de 2 a 8 W | 100 W |
Lámpara LED > 8 W | 120 W |
Carga de lámpara fluorescente (balasto electrónico) | 650 W |
Carga de lámpara fluorescente (convencional) no corregida | 1000 VA |
Carga de lámpara fluorescente (convencional) corregida en serie | 1000 VA |
Carga de lámpara fluorescente (convencional) corregida en paralelo | 730 VA 80 uF |
Precisión horaria a 25 °C | típico ± 2 s/día (cuarzo) |
Potencia consumida | 4VA |
Aprobación de la prueba | CE |
Tipo de protección | IP20 |
Clase de protección | II según EN 60 730-1 |
Materiales de vivienda y aislamiento | Termoplástico autoextinguible y resistente a altas temperaturas. |
Temperatura de trabajo | -10 ~ +50 °C (sin formación de hielo) |
Humedad ambiental | 35~0,85 HR |

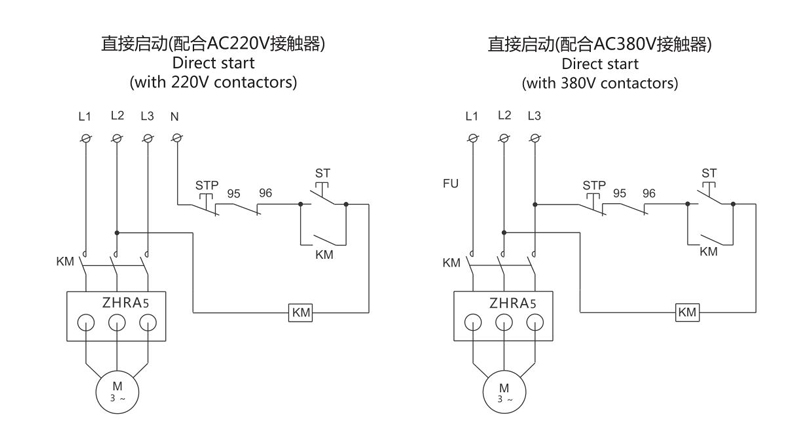

Diagrama de cableado
Dimensiones
