| Categorías | Relé protector del motor |
| Tensión nominal de alimentación de control | CA 380 V. CA 220 V. 50 Hz/60 Hz |
| Capacidad de contacto | Ith: 5A;AC-15;Ue/Ie 380V/0.95A 240V/1.5A |
| Modo de configuración | Configuración de botones |
| Clase de IP | IP20 |
| Categoría de uso | AC-15 |
| Empezando a evitar el tiempo | 2s~120s ajustable |
| Clase de viaje | 1, 2(10A), 3(10), 4(20), 5(30) |
| Protección | Sobrecarga, desequilibrio de corriente, pérdida de fase, temperatura |
| Tiempo de conversión | 2s~900s ajustable |
| Tasa de desequilibrio actual | 20%~90% ajustable |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesador integrado, precisión de medición de corriente ≤2 %. Ajuste por botón, pantalla digital LED doble. Con consulta de corriente trifásica y protección contra sobrecarga, fallo de fase, desequilibrio y temperatura. Compatible con apagado automático, motores de dos velocidades y arranque estrella-triángulo. Arranque en vacío, protección contra pérdida de fase o sobrecarga. Protección sin contacto.
| Tensión nominal de alimentación de control | CA 220 V, CA 380 V 50 Hz/60 Hz |
| Modo de configuración | Colocación de botones |
| Empezando a evitar el tiempo | 2s~120s ajustable |
| Clase de viaje | 1.2(10A), 3(10), 4(20), 5(30) |
| Protección | Sobrecarga, desequilibrio de corriente, pérdida de fase, temperatura |
| Tiempo de conversión | 2s~900s ajustable |
| Tasa de desequilibrio actual | 20% ~90% ajustable |
| Protección de la temperatura del suelo | Admite protección de temperatura con interruptor de temperatura |
| Protección temporal definida | Cerrable, abierto con relación de sobrecarga 1,2-6,0 ajustable, tiempo de acción de protección 1s - 9s ajustable |
| Autoarranque después de una interrupción | Cerrable, abierto con 1s ~900s ajustable |
| Capacidad de contacto | Ith: 5A; AC-15: UE/le 380V/0.95A 240V/1.5A |
| Categoría de uso | AC-15 |
| Clase de IP | IP20 |
| Instalación | Montaje con tornillos |
Diagrama de cableado

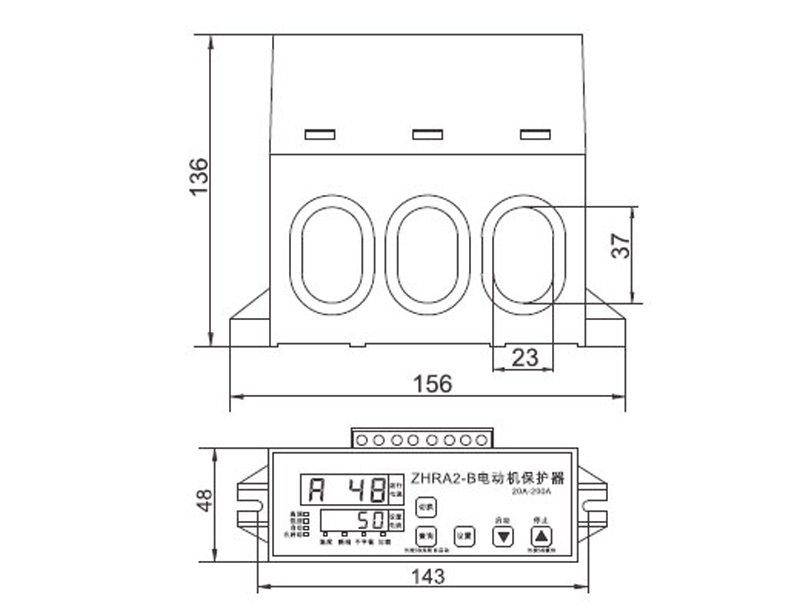

Dimensiones
