| Categorías | Relé protector del motor |
| Tensión nominal de alimentación de control | CA 380 V. CA 220 V. 50 Hz/60 Hz |
| Tensión de aislamiento nominal | CA 690 V |
| Capacidad de contacto | Ith: 5A;AC-15;Ue/Ie 380V/0.95A 240V/1.5A |
| Precisión de la medición actual | ≤2% |
| Número de polos | 3P |
| Clase de IP | IP20 |
| Categoría de uso | AC-15 |
| Altitud | ≤2000 m |
| Tipo de coordinación | 2 |
| Consumo de energía | ≤1,5 VA |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesador incorporado, precisión de medición de corriente ≤2%. Ajuste del dial, el tubo digital muestra los valores actuales. Con falla de fase, sobrecarga, desequilibrio, protección de syall, cuatro clases de disparo opcionales. Arranque sin carga, protección de cualquier pérdida de fase o sobrecarga. Sin protección de contacto.
| Tensión de alimentación nominal | CA 380 V, CA 220 V 50 Hz/60 Hz |
| Precisión de la medición actual | ≤2% |
| Número de polos | 3P |
| Tensión de aislamiento nominal | CA 690 V |
| Clase de IP | IP20 |
| Tipo de coordinación | 2 |
| Capacidad de contacto | Ith: 5A; AC-15 : UE/le 380V/0.95A 240V/1.5A |
| Categoría de uso | AC-15 |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Humedad relativa admisible | ≤50%(40°C)(Sin condensación) |
| Consumo de energía | ≤1 5 VA |
| Instalación | Montaje con tornillos |

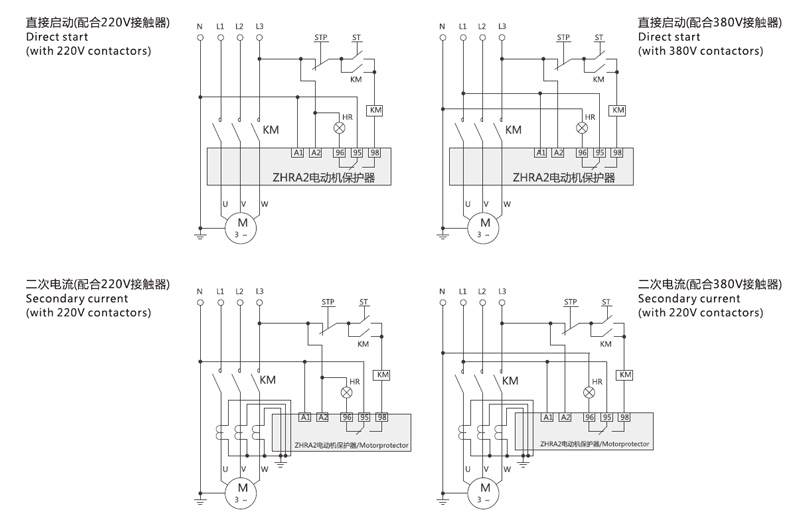

Diagrama de cableado

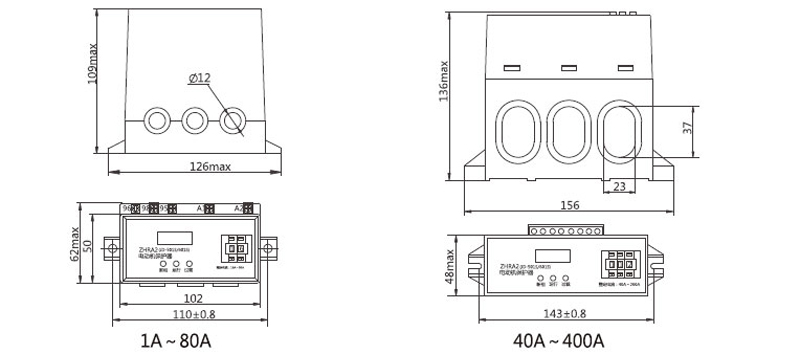

Dimensiones
