| Categorías | Relé protector del motor |
| Protector | Sobrecarga, fallo de fase |
| Modo de configuración | Ajuste de la perilla |
| Clase de IP | IP20 |
| Clase de viaje | 10A |
| Instalación | Montaje con tornillos |
| Rango de configuración actual | 0.5A~5A,2A~20A,20A~80A,32A~80A,64A~160A |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Diseño sin circuito de alimentación, ajuste de perilla, indicador LED que muestra el estado de funcionamiento. Aislamiento de circuitos principal y de control, más seguro. Protección contra sobrecarga y fallo de fase, cableado sencillo y práctico.
| Rango de ajuste actual | 0,5 A ~ 5 A, 2 A ~ 20 A, 20 A ~ 80 A, 32 A ~ 80 A, 64 A ~ 160 A |
| Modo de configuración | Ajuste de la perilla |
| Clase de viaje | 10A |
| Protección | Sobrecarga, fallo de fase |
| Clase de IP | IP20 |
| Instalación | Montaje con tornillos |

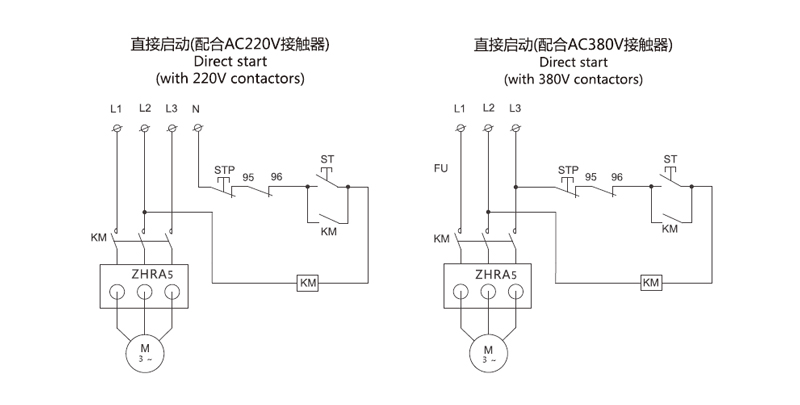

Diagrama de cableado

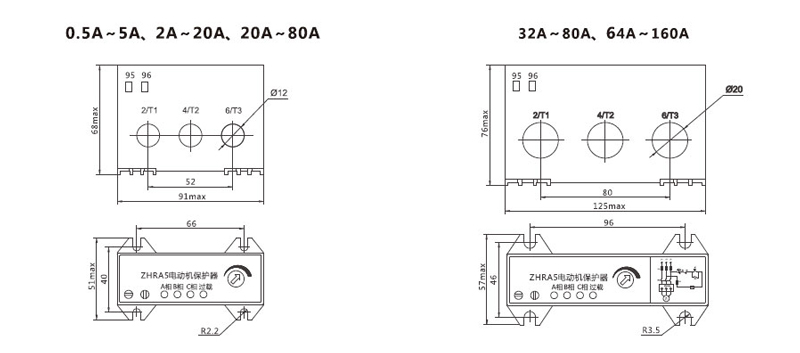

Dimensiones
