Función de protección del disyuntor

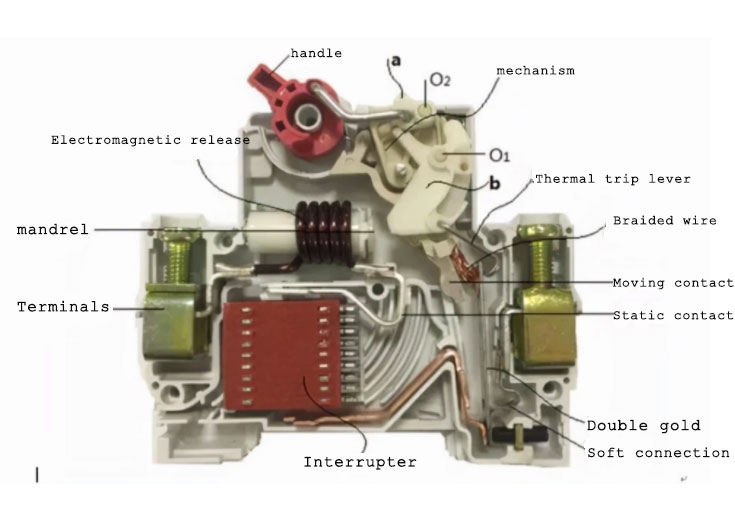

El interruptor automático, también llamado disyuntor, se compone principalmente de contactos principales, resortes de reacción, ganchos, palancas y dispositivos de disparo electromagnético y de subtensión. Protege el circuito contra sobrecorriente, sobrecalentamiento y subtensión.

Protección contra sobrecorriente

Cuando la carga sufre un cortocircuito grave y la corriente del circuito es muy elevada, la bobina de disparo electromagnético genera un intenso campo magnético que atrae la armadura a través del núcleo de hierro. La armadura impulsa la palanca hacia arriba. Los dos ganchos se disparan gracias a la acción del resorte de reacción. Los contactos dinámico y estático se desconectan, cortando así el circuito.

Protección contra sobrecalentamiento

La carga funciona durante mucho tiempo con alta corriente, la temperatura del elemento calefactor del dispositivo de protección térmica del disyuntor aumenta y la chapa metálica se calienta y se dobla, desconectando así la fuente de alimentación.

Protección contra subtensión

Cuando el voltaje de suministro de energía del sistema es demasiado bajo, la corriente que fluye a través de la bobina de disparo por subvoltaje en el disyuntor es pequeña y el campo magnético generado por la bobina no es suficiente para atraer la armadura, desconectando así el suministro de energía para proteger el equipo eléctrico.
