Qué es un disyuntor de protección contra fallas de arco (AFDD)?

Los incendios eléctricos son la principal causa de muerte que amenaza la vida y la seguridad de las propiedades. Según las estadísticas, casi la mitad de los incendios en mi país se deben al uso inadecuado de la electricidad. Con la mejora del nivel económico, se ha prestado cada vez más atención a la seguridad eléctrica, y las personas han comenzado a optar por instalar interruptores automáticos para proteger la seguridad eléctrica. Sin embargo, los interruptores automáticos tradicionales solo protegen contra sobrecargas y cortocircuitos en el circuito eléctrico, pero no pueden detectar el arco eléctrico defectuoso, causante de los incendios eléctricos.

Debido a un mal contacto en la línea o a daños en el aislamiento, se genera un "arco malo" con alta energía y alta temperatura: un arco de falla en la línea eléctrica, que no es fácil de encontrar pero que fácilmente provoca daños en el equipo e incluso incendios.

1. La forma de onda actual es rica en ruido de alta frecuencia.

2. Hay una caída de tensión en el arco de falla.

3. La velocidad de ascenso actual suele ser mayor que el estado normal.

4. Existe una zona donde la corriente es cercana a cero en cada medio ciclo, denominada "zona de corriente cero".

5. La forma de onda de voltaje es cercana a un rectángulo, y la tasa de cambio en la zona cero de corriente es mayor que en otros momentos, y el valor máximo es cuando la corriente cruza cero.

6. Las fallas de arco suelen ser esporádicas e intermitentes.

7. La forma de onda actual tiene una fuerte aleatoriedad.

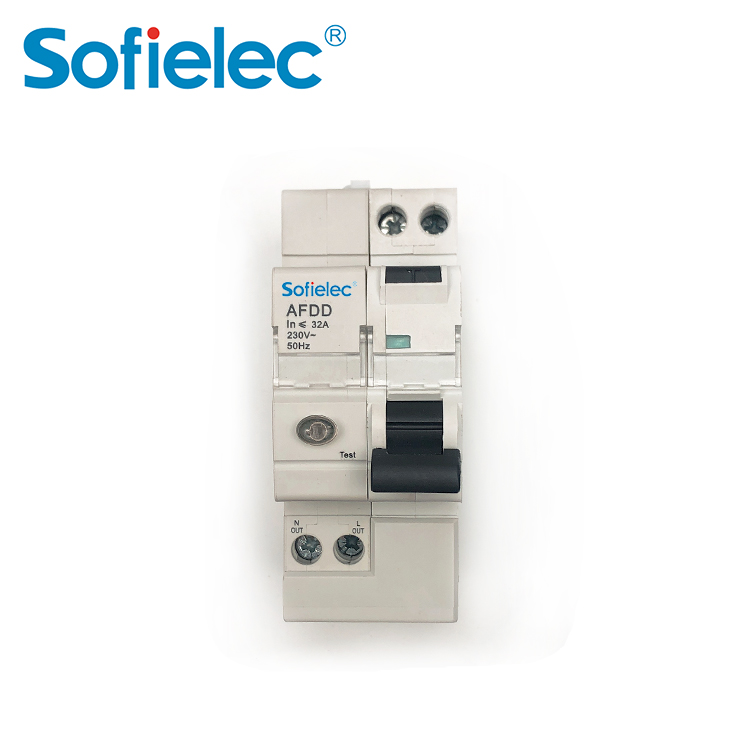

La prevención y el tratamiento de incendios eléctricos, que son los primeros en cuanto a riesgo de incendio, son cada vez más importantes, y se presta mayor atención a la prevención de incendios que no se han "quemado". Los interruptores automáticos de falla de arco (AFDD) se crearon para implementar aparamenta de protección contra arcos eléctricos que previniera incendios eléctricos desde el principio. El AFDD (interruptor automático de falla de arco), también conocido como dispositivo de detección de falla de arco, es un nuevo tipo de dispositivo de protección. Detecta fallas de arco en líneas eléctricas y corta el circuito antes de que se produzcan incendios eléctricos, previniendo eficazmente los incendios eléctricos causados por fallas de arco.

La diferencia entre AFDD y los interruptores automáticos tradicionales

Los interruptores automáticos tradicionales solo protegen contra sobrecorriente y cortocircuito, mientras que el AFDD añade la función de protección contra arcos eléctricos para prevenir incendios causados por arcos eléctricos. Es un dispositivo de protección de circuitos cuya función principal es prevenir incendios causados por arcos eléctricos de falla. Tiene la capacidad de detectar y distinguir entre el arco normal y el arco de falla generado al activarse el interruptor de arranque-parada o el interruptor, e interrumpe el suministro eléctrico a tiempo al detectar el arco de falla.

AFDD incluye estructuras generales tales como mecanismo operativo, sistema de contacto, mecanismo de disparo, botón de prueba, terminal de cableado, marco de carcasa, etc. Su estructura característica también incluye circuito de detección de arco, circuito de identificación electrónica de falla de arco (incluido microprocesador), que se basa en hardware de PCB y algoritmo de protección preestablecido para realizar detección de arco inteligente e identificación de arco de falla.
