Análisis y tratamiento de diez averías comunes de contactores

Los contactores se utilizan ampliamente en sistemas eléctricos y presentan una alta frecuencia de fallos durante su uso. Diagnosticar y solucionar fallos con rapidez y precisión es fundamental para el funcionamiento normal del equipo. En vista de ello, a continuación se presentan algunos fallos comunes de los contactores y sus correspondientes métodos de resolución.

En primer lugar, veamos el principio de funcionamiento básico y la estructura interna del contactor, que es más propicio para la resolución y detección de problemas.

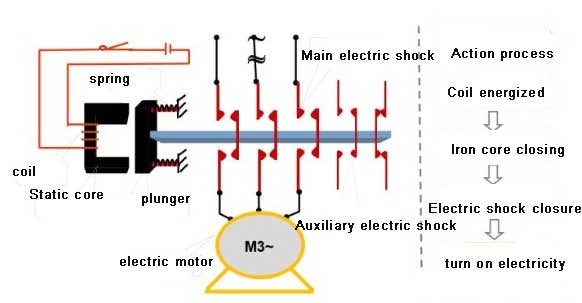

Al encender la bobina, el núcleo de hierro estático genera una atracción electromagnética que atrae el núcleo de hierro móvil. Dado que el sistema de contactos está conectado al núcleo de hierro móvil, este acciona tres contactos móviles para que funcionen simultáneamente, y estos se cierran, conectando así la fuente de alimentación. Al apagar la bobina, la succión desaparece y la pieza de conexión del núcleo de hierro móvil se separa por la fuerza de reacción del resorte, desconectando el contacto principal y cortando la alimentación.

1、Después de que se energiza la bobina del contactor, el contactor no actúa o actúa de manera anormal

1) El circuito de control de la bobina está abierto. Compruebe si el terminal del cableado está roto o suelto. De ser así, sustituya el cable correspondiente y fije el terminal correspondiente.

2) La bobina está dañada. Use un multímetro para medir su resistencia. Si la resistencia es ∞, reemplácela.

3) El relé térmico no se reinicia tras la acción. Si la resistencia entre los dos puntos normalmente cerrados del relé térmico es ∞, pulse el botón de reinicio del relé térmico.

4) La tensión de la fuente de alimentación de control no coincide con la tensión de la bobina, y la tensión nominal de esta es superior a la tensión de línea. Reemplace la bobina por una que se adapte a la tensión del circuito de control.

5) La presión del resorte de contacto o de liberación es excesiva. Ajuste la presión del resorte o reemplácelo.

6) Mal contacto del botón o del contacto auxiliar. Limpie el contacto o sustitúyalo según corresponda.

7) El recorrido del contacto es excesivo. Ajuste el recorrido del contacto.

8) La tensión de alimentación de la bobina es demasiado baja o fluctúa demasiado. Ajuste la tensión de alimentación de la bobina.

9) La capacidad de la fuente de alimentación es insuficiente o hay una desconexión, un error de cableado o un mal contacto del contacto de control. Aumente la capacidad de la fuente de alimentación, corrija el cableado y repare el contacto de control.

10) El producto está dañado (por ejemplo, si la bobina está rota o quemada, si la pieza mecánica móvil está atascada, si el eje giratorio está oxidado o torcido, etc.). Reemplace la bobina, solucione el problema de la obstrucción y repare las piezas dañadas.

11) La fuente de alimentación está demasiado lejos del contactor y el cable de conexión es demasiado delgado. Reemplace el cable de conexión más grueso.

2、 Cierre anormal del contactor de CA

El cierre anormal del contactor de CA significa que este se cierra demasiado lento, el contacto no puede cerrarse completamente y el núcleo de hierro emite un ruido anormal. Las causas y soluciones son las siguientes:

1) Dado que la tensión de alimentación del circuito de control es inferior al 85 % de la tensión nominal, la fuerza electromagnética generada por la bobina del solenoide tras la activación es pequeña, y el núcleo de hierro móvil no puede ser absorbido rápidamente por el núcleo de hierro estático, lo que resulta en un contacto lento o flojo. En este caso, la tensión de alimentación del circuito de control debe ajustarse a la tensión de trabajo nominal.

2) La presión del resorte es insuficiente, lo que provoca un cierre anormal del contactor; la fuerza de reacción del resorte es excesiva, lo que provoca un cierre lento; el sobrerrecorrido de la presión del resorte del contacto es demasiado grande, lo que impide que el núcleo de hierro se cierre completamente; la presión del resorte y la presión de liberación del contacto son demasiado altas, lo que impide que el contacto se cierre completamente. La solución es ajustar correctamente la presión del resorte y reemplazar el resorte si es necesario.

3) Debido a la gran separación entre los núcleos de hierro móvil y estático, la pieza móvil se atasca y el eje giratorio se oxida o deforma, lo que provoca un tirón anormal del contactor. Durante el tratamiento, retire los núcleos de hierro móvil y estático para su inspección, ajuste la separación, limpie el eje giratorio y la varilla de soporte, y reemplace los accesorios si es necesario.

4) Debido a colisiones frecuentes durante un tiempo prolongado, la superficie de la placa del núcleo de hierro se vuelve irregular y se expande hacia afuera a lo largo del espesor de laminación. En este caso, se puede usar una lima para recortar y reemplazar el núcleo de hierro si es necesario.

5) El anillo de cortocircuito se rompe, lo que provoca un ruido anormal en el núcleo de hierro. En este caso, un cortocircuito de igual magnitud no se puede absorber ni liberar. Además de una falla mecánica, las principales causas de esta falla son la baja tensión de alimentación, la alta resistencia interna y la desconexión de la bobina. Las razones de la falta de liberación o la liberación lenta son la pérdida de elasticidad del resorte de contacto o su elasticidad excesiva, lo que dificulta la fuerza de restablecimiento del contacto; el contacto está soldado; la superficie del polo o la ranura guía del núcleo de hierro están sucias; y el entrehierro de desmagnetización se reduce cuando el núcleo de hierro está cerrado.
