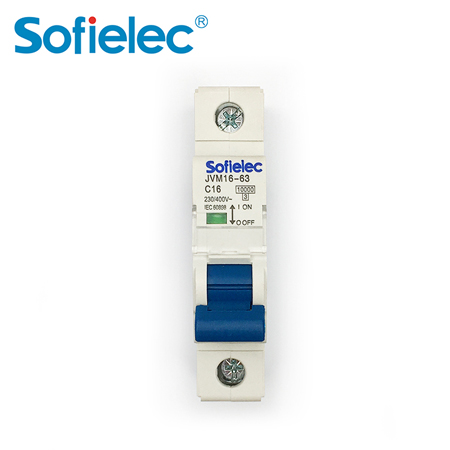

Cómo funciona el disyuntor

Los interruptores automáticos pueden ser poco comunes, ya que se utilizan en lugares específicos, pero siempre están a nuestro lado y desempeñan un papel fundamental en nuestras vidas. Además, existen muchos tipos de interruptores automáticos en el mercado con diversas especificaciones. Conoce y comprende su principio de funcionamiento? Hoy le explicaremos los conceptos básicos de los interruptores automáticos de caja moldeada.

El interruptor automático de caja moldeada puede cortar automáticamente la corriente cuando esta excede el ajuste de disparo. La caja de plástico utiliza aislantes plásticos como cubierta exterior del dispositivo, que se utiliza para aislar los conductores y las partes metálicas conectadas a tierra. Generalmente, los interruptores automáticos de caja moldeada contienen unidades de disparo térmico y magnético, mientras que los interruptores automáticos de caja moldeada de gran tamaño están equipados con sensores de disparo de estado sólido. La unidad de disparo también se divide en disparo termomagnético y disparo electrónico. Principio de funcionamiento: El contacto principal del interruptor automático de baja tensión se opera manualmente o se cierra eléctricamente. Una vez cerrado el contacto principal, el mecanismo de disparo libre lo bloquea en la posición de cierre. La bobina del disparador de sobrecorriente y el elemento térmico del disparador térmico están conectados en serie con el circuito principal, y la bobina del disparador de mínima tensión está conectada en paralelo con la fuente de alimentación. Cuando el circuito se cortocircuita o se sobrecarga severamente, la armadura del disparador de sobrecorriente se activa, lo que provoca el funcionamiento del mecanismo de disparo libre y el contacto principal desconecta el circuito principal. Cuando el circuito se sobrecarga, el elemento térmico de la unidad de disparo térmico genera calor para doblar la tira bimetálica, lo que impulsa el mecanismo de disparo libre y el contacto principal desconecta el circuito principal. Cuando el circuito está bajo voltaje, la armadura de la bobina de disparo se libera, lo que también provoca la acción del mecanismo de disparo libre y el contacto principal desconecta el circuito principal. Al presionar el botón de disparo en derivación, la armadura de la unidad de disparo en derivación se contrae, provocando la acción del mecanismo de disparo libre y el contacto principal desconecta el circuito principal. El límite superior de la temperatura ambiente en condiciones de trabajo es de +40 ℃ y el límite inferior de -5 ℃. El valor promedio de 24 horas no puede superar los +35 ℃. La altitud del lugar de instalación no debe superar los 2000 m. El nivel de contaminación es de nivel 3.

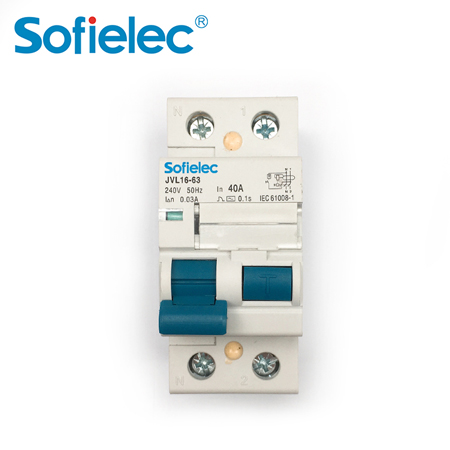

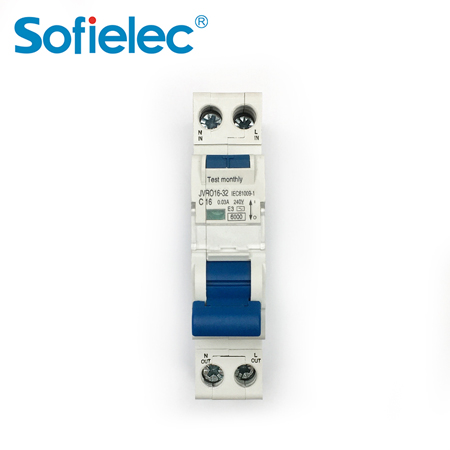

Precauciones: En los equipos de circuito, suele haber señales de alimentación y carga. Durante el cableado, siga las señales anteriores y no las conecte a la inversa. El interruptor de control o la línea de protección no deben pasar por el transformador de corriente. En sistemas trifásicos de cinco hilos o monofásicos de tres hilos, la línea de protección debe conectarse a la línea troncal de protección en el extremo de entrada del interruptor automático de fugas. En circuitos de iluminación monofásicos, líneas de distribución trifásicas de cuatro hilos y otras líneas o equipos que utilizan un neutro activo, este debe pasar por un transformador de corriente. En sistemas con neutro del transformador conectado directamente a tierra, una vez instalado el interruptor automático de fugas, el neutro activo solo puede utilizarse como neutro activo después de pasar por el transformador de corriente. No puede conectarse a tierra repetidamente ni puede funcionar con otras líneas. El neutro está conectado. El equipo eléctrico solo puede conectarse al lado de carga del interruptor automático de fugas, y un extremo no puede conectarse a la carga y el otro a la fuente de alimentación. Lo anterior es una breve descripción del interruptor automático de caja moldeada. Espero que pueda obtener más información sobre el producto modificado para que pueda elegir entre más interruptores automáticos al comprar.
