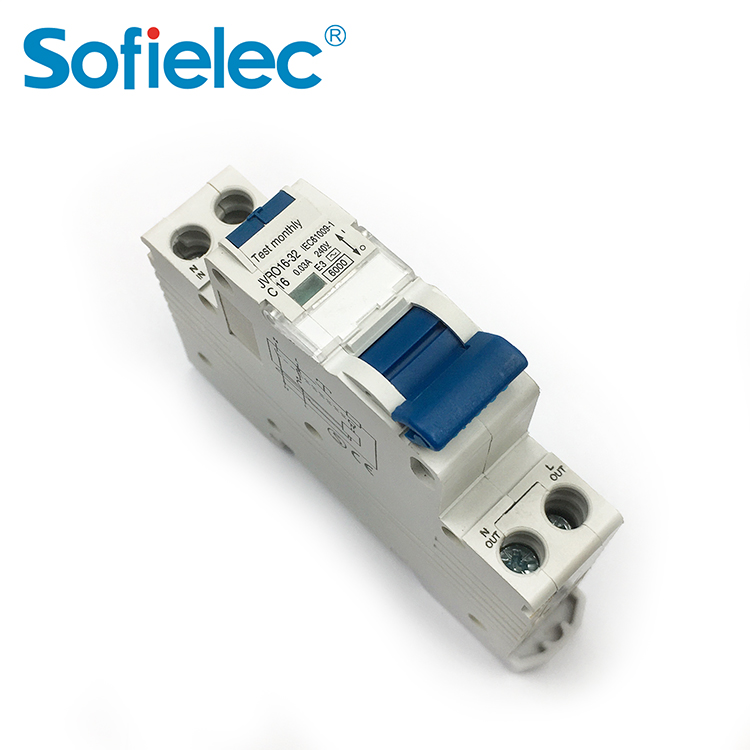

Función protectora del disyuntor

Un disyuntor se refiere a un dispositivo de conmutación que puede cerrar, conducir e interrumpir corriente en condiciones normales de circuito, y en condiciones anormales de circuito, dentro de un tiempo específico. Los disyuntores se dividen en disyuntores de alta tensión y disyuntores de baja tensión según su ámbito de uso. La distinción entre alta y baja tensión es bastante imprecisa. Generalmente, los aparatos eléctricos de alta tensión se denominan disyuntores de alta tensión a partir de 3 kV.

Los disyuntores se utilizan para distribuir energía eléctrica, arrancar motores asíncronos con poca frecuencia, proteger líneas eléctricas y motores, etc., y cortar automáticamente el circuito cuando experimentan sobrecargas graves, cortocircuitos o fallas de subtensión. Su función es similar a la de un interruptor fusible, en combinación con relés de sobrecalentamiento y subcalentamiento, etc. Además, generalmente no es necesario cambiar piezas tras interrumpir la corriente de falla. Actualmente, su uso es generalizado.

Método de cableado del disyuntor:

1. Modo de cableado detrás del tablero:

La principal ventaja del cableado detrás de la placa es que el disyuntor se puede reemplazar o reparar sin necesidad de recablear, simplemente desconecte la fuente de alimentación frontal. Gracias a su estructura especial, el producto viene equipado de fábrica con placas de montaje, tornillos de montaje y tornillos de cableado especiales, según los requisitos de diseño.

Se debe tener especial cuidado al hecho de que la fiabilidad del contacto del interruptor automático de gran capacidad afectará directamente su uso normal. Por lo tanto, es fundamental prestar atención a la instalación, que debe realizarse en estricta conformidad con los requisitos del fabricante.

2. Cableado enchufable:

En la placa de montaje del equipo completo, instale primero un asiento de montaje para disyuntor, 6 conectores en el asiento de montaje y 6 conectores en la placa de conexión. Hay placas de conexión en la superficie de la base de montaje o pernos detrás de ella, y esta viene preconectada con cables de alimentación y líneas de carga. Al usarlo, inserte el disyuntor directamente en la base de montaje. Si el disyuntor está roto, simplemente retírelo y reemplácelo por uno en buen estado.

Su tiempo de reemplazo es menor que el cableado frontal y posterior del tablero, lo cual es conveniente. Se requiere cierta mano de obra para conectar y desconectar. Por lo tanto, en los productos enchufables de China, la corriente del marco está limitada a un máximo de 400 A. Esto ahorra tiempo de mantenimiento y reemplazo. Al instalar el interruptor automático enchufable, verifique que el enchufe esté bien apretado y fíjelo firmemente para reducir la resistencia de contacto y mejorar la confiabilidad.

3. Cableado tipo cajón:

El mecanismo de entrada y salida del disyuntor gira en sentido horario o antihorario mediante el balancín. Se adopta una estructura enchufable tanto para el circuito principal como para el secundario, y se omite el seccionador necesario para el tipo fijo, lo que permite utilizar un mismo dispositivo para dos propósitos.

Mejora la economía de uso y, al mismo tiempo, ofrece gran comodidad de operación y mantenimiento, además de aumentar la seguridad y la fiabilidad. En particular, el portacontactos del circuito principal del asiento del cajón puede utilizarse en conjunto con el portacontactos del interruptor automático de fusibles tipo NT.
