Qué es un contactor?Cómo funciona un contactor?

El contactor es un aparato eléctrico de uso común, generalmente empleado para controlar la conmutación de aparatos o circuitos eléctricos de alta potencia. Consta de un sistema de control, un sistema mecánico y un sistema eléctrico, y puede convertir las señales de control en movimiento mecánico mediante mecanismos electromagnéticos, logrando así el cierre y la desconexión del circuito.

Qué es un contactor?

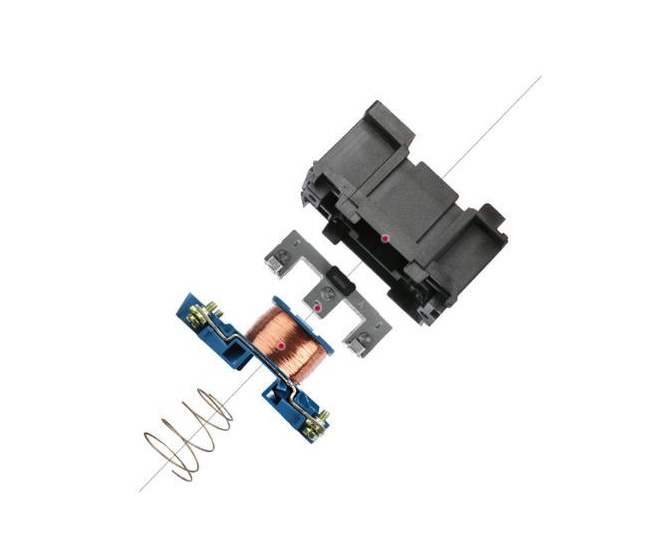

Un contactor es un dispositivo eléctrico que controla aparatos eléctricos. Está compuesto por un contacto principal, un contacto auxiliar, un resorte, un electroimán, etc. Es un interruptor que controla automáticamente el encendido y apagado del circuito.

Principio de funcionamiento del contactor

Cuando la corriente pasa por la bobina del contactor, se genera un campo magnético que atrae el contacto móvil y lo conecta estrechamente con el contacto estático. En el circuito, la carga eléctrica se energiza. Al interrumpirse la alimentación, la bobina interrumpe la corriente, el campo magnético desaparece y el contacto móvil regresa a su posición original gracias a la tensión del resorte, separándose del contacto estático, lo que provoca la desconexión de la carga eléctrica y del circuito.

Diagrama de cableado del contactor

Los contactores suelen constar de un circuito de control y un circuito principal, que puede alimentarse mediante una fuente de CC de bajo voltaje. El circuito principal se utiliza para transmitir cargas de alta potencia, generalmente con alto voltaje y alta corriente.

La función del contactor

Los contactores, como dispositivo de conmutación común, se utilizan principalmente para controlar la protección de motores, equipos de iluminación y diversos equipos eléctricos de alta potencia durante el arranque, la parada y la operación en el circuito. También se pueden utilizar en campos como los sistemas de automatización y el control remoto.

Cómo instalar un contactor de CA

Al instalar contactores de CA se deben tener en cuenta los siguientes cinco puntos

1. Verifique si los datos técnicos de la placa de identificación y la bobina del contactor (como voltaje nominal, corriente, frecuencia de operación, etc.) cumplen con los requisitos de uso reales.

2. Verifique la apariencia del contactor para asegurarse de que no haya daños mecánicos; al empujar la parte móvil del contactor con la mano, el contactor debe moverse con flexibilidad sin atascarse; la cubierta de extinción de arco debe estar intacta y firmemente fijada.

3. Limpie la grasa resistente al óxido o la cascarilla de hierro en la superficie del polo del núcleo de hierro con queroseno para evitar que la armadura se adhiera después de varios usos, lo que provocaría que no se suelte después de un corte de energía.

4. La resistencia de la bobina y la resistencia de aislamiento del contactor deben cumplir con los requisitos.
