Qué es un interruptor de aislamiento tipo fusible?

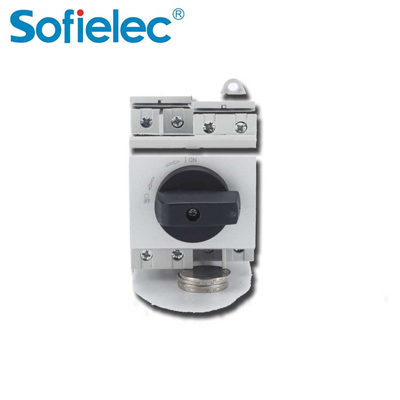

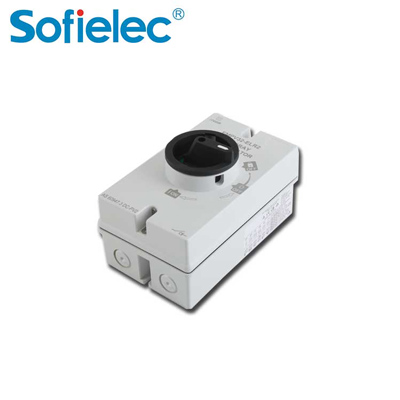

Interruptor de aislamiento tipo fusible

Sabemos que la función principal de un interruptor de aislamiento general es desconectar corrientes pequeñas y cambiar el modo de operación. No sé si lo notaron. Una de ellas es desconectar la corriente pequeña. Este es el problema. Cuando la corriente es alta hasta cierto punto, puede dañar las piezas de aislamiento del interruptor, lo que puede inutilizarlo. Teniendo esto en cuenta, para poder desconectar corrientes altas y, aún más importante, para proteger el interruptor de aislamiento frente a corrientes altas, se debe proporcionar un fusible (equivalente a un fusible). Por lo tanto, este interruptor se denomina interruptor de aislamiento tipo fusible. Para ser más profesional, se puede definir de la siguiente manera: Un interruptor de aislamiento tipo fusible debe cumplir con los siguientes tres puntos:

1. Proteja el interruptor utilizando un fusible.

2. En condiciones normales de circuito (incluidas sobrecargas especificadas) puede establecer, conducir e interrumpir corriente, y en condiciones anormales de circuito especificadas (como cortocircuito), dentro de un tiempo especificado, el interruptor de aislamiento puede conducir corriente.

3. Puede proporcionar un aislamiento seguro para el circuito y garantizar que el circuito esté abierto y funcione de manera segura cuando está en la posición abierta.

A continuación, se incluyen algunas notas sobre el interruptor de aislamiento tipo fusible . En general, este tipo de interruptor de aislamiento se utiliza principalmente para circuitos convencionales de protección. Generalmente, no se utiliza para la apertura y el cierre de motores, ya que la corriente de ruptura del motor es demasiado grande al arrancar y detenerse, lo que puede dañar fácilmente el interruptor de aislamiento tipo fusible. En tercer lugar, incluso para el mismo interruptor, cuando la corriente de calentamiento nominal del interruptor es diferente, el fusible utilizado es diferente; por ejemplo, para el interruptor de aislamiento tipo fusible HR6 mencionado al principio del artículo. Cuando la corriente nominal es de 100 A, el fusible seleccionado es NT00, y cuando la corriente es de 250 A, el fusible seleccionado debe ser NT1. En este sentido, debemos prestar más atención al elegir un interruptor de aislamiento tipo fusible y comparar y elegir el modelo adecuado según nuestra situación para evitar problemas innecesarios.

El papel del interruptor de aislamiento tipo fusible

Función del interruptor de aislamiento tipo fusible. El interruptor de aislamiento tipo fusible puede operarse con carga y es adecuado para corrientes nominales de 40 A a 630 A. Hay 2 grupos, 3 grupos y 4 grupos. Puede montarse en el bus o fijarse en la placa. Las estructuras de entrada y salida superior e inferior están provistas con dispositivos de introducción de borde de cuchilla y extinción de arco. La cubierta del interruptor tiene un orificio de detección cerrado, un interruptor de señal incorporado y un interruptor de detección. El detector de fusibles opcional también se puede usar como interruptor de cuchilla. El interruptor de aislamiento tipo fusible es adecuado para CA 50 Hz, voltaje nominal de hasta 660 V, corriente de calentamiento convencional de hasta 630 A con circuito de distribución de alta corriente de cortocircuito y circuito de motor. Se utiliza como interruptor de encendido manual de operación poco frecuente, interruptor de aislamiento e interruptor de emergencia, y para protección contra cortocircuitos en el circuito.

Precauciones para la aplicación de interruptores de aislamiento tipo fusible

La combinación de interruptor de aislamiento y fusible se utiliza como equipo de control y protección en líneas de distribución eléctrica. La corriente nominal del material fundido en el fusible del interruptor principal y del interruptor secundario es diferente. El interruptor principal siempre es mayor y el interruptor secundario menor. La corriente nominal del material fundido no puede invertirse ni ser la misma. Al cambiar el material fundido, es fundamental comprender y seleccionar la opción correcta.

La fusión del interruptor de carga, ya sea por corriente de cortocircuito, sobrecarga u otras razones, no es posible cambiar la nueva fusión precipitadamente. Es necesario determinar la causa y reemplazarla después de la resolución del problema. Al mismo tiempo, no se puede romper una fase y reemplazarla por otra, sino que se reemplaza la fusión del mismo interruptor de carga. Dado que la fusión no fusionada también ha experimentado cambios térmicos, es fácil que se fusione si se mantiene en funcionamiento normal en el futuro. Por lo tanto, aunque las fusiones nuevas y antiguas tienen características similares, las características de fusión son diferentes, al igual que el área de la sección transversal.

El mismo interruptor de carga o seccionador fusible debe sustituirse por un fusible del mismo tipo. No se pueden combinar fusibles de la misma capacidad en lugar del mismo tipo. Las características de fusión de los diferentes tipos de fusibles difieren considerablemente; por ejemplo, la corriente de fusión de un fusible de aleación de plomo-estaño es 1,5 veces la corriente nominal; la de un fusible de cobre, el doble; y la de un fusible de zinc, entre 1,3 y 2,1 veces. La diferencia es enorme.

Observaciones finales

Con esto concluimos la introducción a los interruptores de aislamiento tipo fusible. Espero que este artículo les ayude a comprenderlos mejor.
