Qué es un disparador para interruptores automáticos? Cuál es su principio?

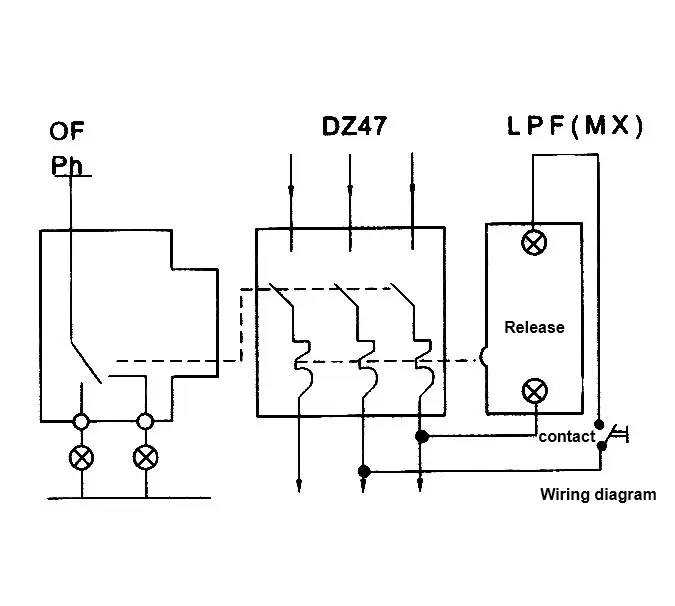

El disparador es un accesorio para disparos a distancia. Cuando la tensión de alimentación es igual a cualquier tensión entre el 70 % y el 110 % de la tensión nominal de alimentación de control, el interruptor automático se abre de forma fiable. El disparador es un sistema de corta duración, y el tiempo de activación de la bobina no suele superar 1 s; de lo contrario, se fundirá. Para evitar que la bobina se queme, el interruptor automático en caja moldeada conecta un microinterruptor en serie con el disparador. Cuando la armadura cierra el disparador, el microinterruptor pasa del estado cerrado al estado abierto. Dado que el circuito de control de la fuente de alimentación del disparador en derivación se bloquea, incluso si se pulsa el botón artificialmente, la bobina deja de estar energizada para evitar que se queme. Cuando el interruptor automático se cierra de nuevo, el microinterruptor vuelve a la posición cerrada.

1. Clasificación del Tripper

Existen cinco tipos de disparadores de disyuntores en el mercado:
1) Disparador magnético térmico
2) Disparador electromagnético
3) Pérdida de presión del Tripper
4).Disparador de derivación
5) Disparador electrónico

2. El principio de funcionamiento del Tripper

Actualmente, la división de límites entre alta, media y baja tensión no es muy estricta. Desconozco la cantidad de interruptores automáticos de KV de los que habla. El más alto de nuestra empresa es de 12 KV, pero en mi opinión se considera de media tensión. El mercado de interruptores automáticos de alta tensión se está reduciendo relativamente. La principal aplicación de su principio de disparo es el mecanismo de disparo electromagnético. Por supuesto, existen muchos tipos de disparadores: instantáneos, de protección contra cortocircuitos, termomagnéticos y de protección contra sobrecargas. Existen muchos, como el de subtensión y el de sobretensión. Estos dos están configurados para actuar según las condiciones de tensión, superando el rango de subtensión y el de sobretensión.
