Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
Alta capacidad de cortocircuito
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Indicación de la posición del contacto
Proporciona protección contra sobretensión.
Proporciona protección integral a la distribución doméstica y comercial.
sistemas.
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Modelo | JVL11-63 |
| Tipo | tipo electrónico |
| Características de la corriente residual | C.A. |
| Polo No | 1P+N |
| Curva de disparo | B, C |
| Capacidad nominal de cortocircuito | 10 kA |
| Corriente nominal (A) | 6,10,16,20,25,32,40,50,63 |
| Tensión nominal | 240 V CA |
| Frecuencia nominal | 50/60 Hz |
| Corriente residual de funcionamiento nominal (mA) | 30, 100, 300 |
| Duración del viaje | instantáneo < 0,1 s |
Datos técnicos
l Tipo: Tipo electrónico |
l Características de corriente residual: CA |
l N.º de polos: 1P+N, |
l Curva de disparo: B, C, |
l Capacidad nominal de cortocircuito: 10 kA |
l Corriente nominal (A): 6, 10, 16, 20, 25, 32, 40, 50, 63 |
l Tensión nominal: 240 V CA |
l Frecuencia nominal: 50/60Hz |
l Corriente residual de funcionamiento nominal (mA): 30, 100, 300 |
l Duración del disparo: instantáneo ≤ 0,1 s |
l Resistencia electromecánica: 4000 ciclos |
l Terminal de conexión: terminal de pilar con abrazadera |
l Altura de conexión del terminal: H1=21,5 mm H2=28,4 mm H3=12,5 mm |
l Capacidad de conexión: Conductor rígido 25mm² |
l Instalación: En carril DIN simétrico de 35,5 mm |
Construcción y características
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
Alta capacidad de cortocircuito
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Indicación de la posición del contacto
Proporciona protección contra sobretensión.
Proporciona protección integral a la distribución doméstica y comercial.
sistemas.

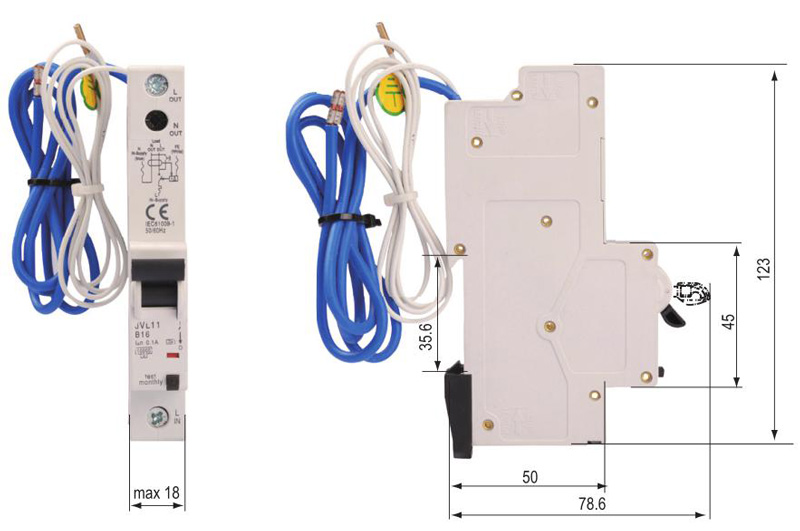

Dimensiones generales y de instalación

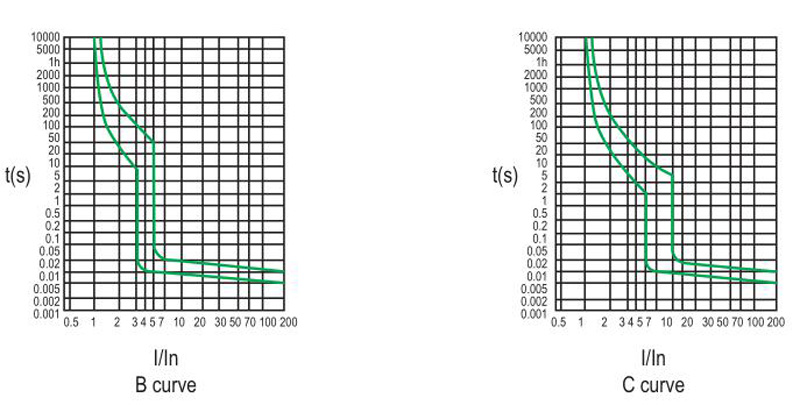

Curva característica

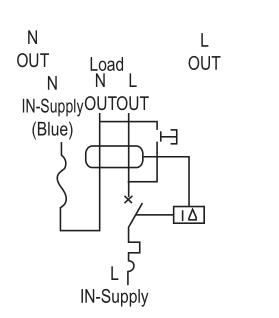

Diagrama de cableado
