www.sofielec.com
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos, sobrecargas y
función de aislamiento
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Proporciona protección integral a la distribución doméstica y comercial.
sistemas
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Tipo | Tipo electromagnético |
| Características de la corriente residual | Número de polos de CA: 1P+N |
| Curva de disparo | B, C, D |
| Capacidad nominal de cortocircuito | 10 kA |
| Tensión nominal | 240 V CA |
| Frecuencia nominal | 50/60 Hz |
| Corriente residual de funcionamiento nominal (mA) | 0,03,0,1,0,3. |
| Duración del viaje | instantáneo≤0,1 s |
| Resistencia electromecánica | 4000 ciclos |
| Terminal de conexión | Terminal de pilar con abrazadera |

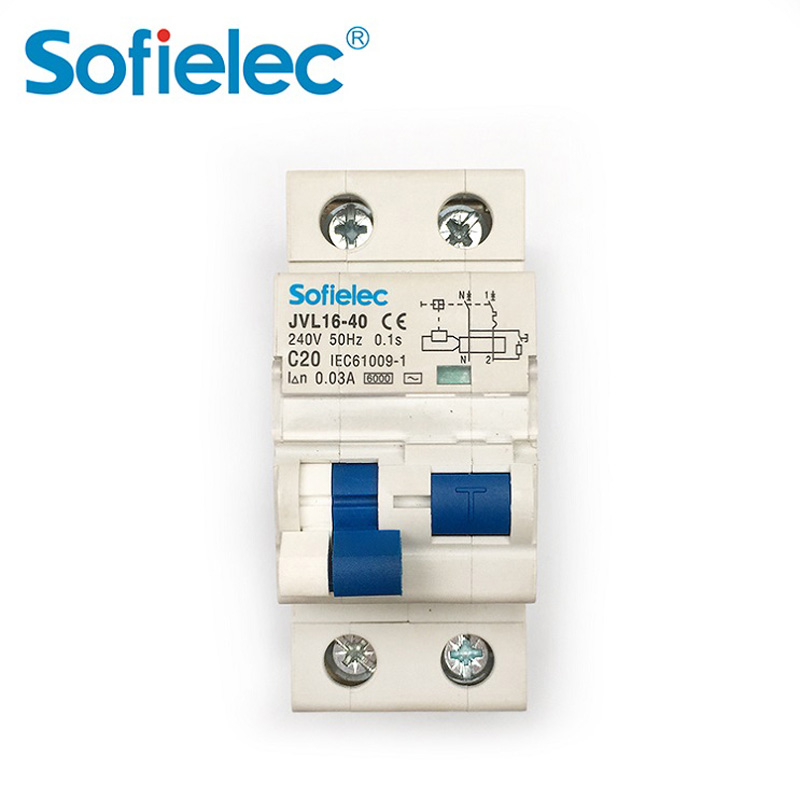

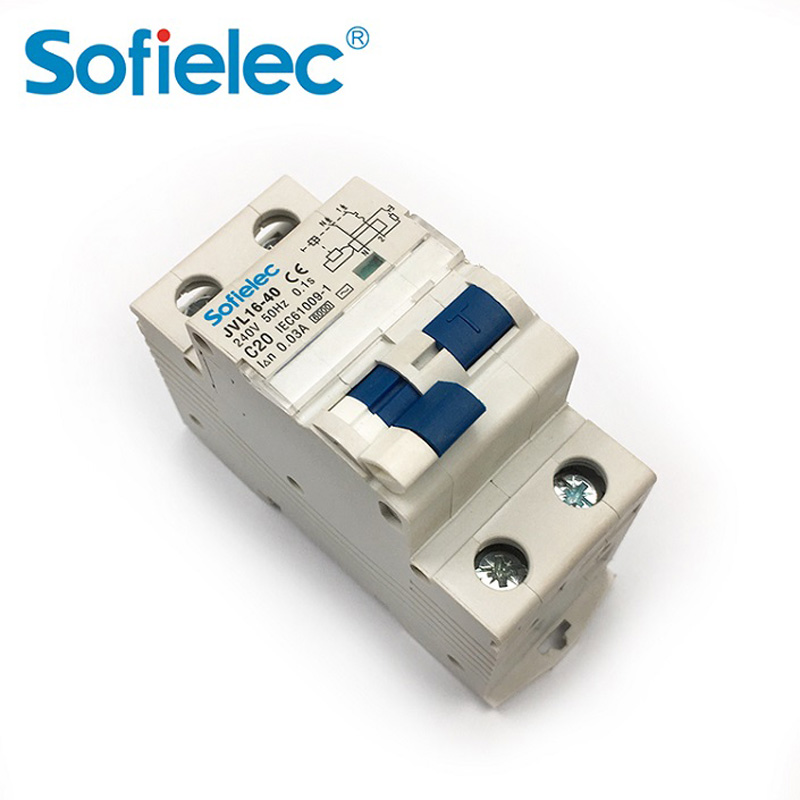

Datos técnicos del disyuntor RCBO
l Tipo: Tipo electromagnético |
l Características de corriente residual: CA A |
l Número de polos: 1P+N |
l Curva de disparo: B, C, D |
l Capacidad nominal de cortocircuito: 10 kA |
l Corriente nominal (A): 1,2,3,4,6,10,16,20,25,32,40 |
l Frecuencia nominal: 50/60Hz |
l Corriente residual de funcionamiento nominal (mA): 0,03, 0,1, 0,3 |
l Duración del disparo: instantáneo ≤ 0,1 s |
l Resistencia electromecánica: 4000 ciclos |
l Terminal de conexión: terminal de pilar con abrazadera |
l Capacidad de conexión: Conductor rígido 16mm 2 |
l Altura de conexión del terminal: 21,5 mm |
l Instalación: En carril DIN simétrico de 35 mm |
Construcción y características
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos, sobrecargas y
función de aislamiento
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Proporciona protección integral a la distribución doméstica y comercial.
sistemas

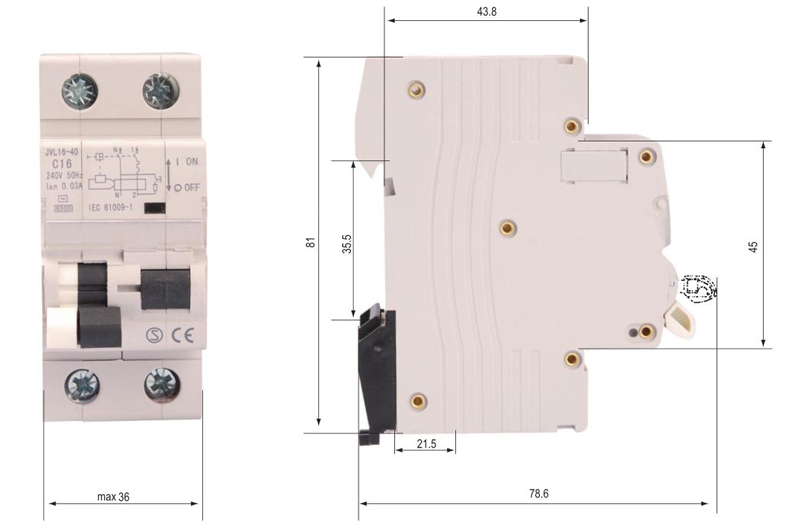

Dimensiones generales y de instalación

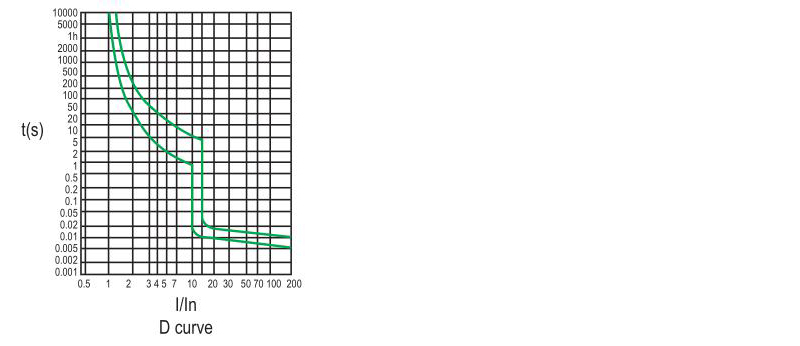

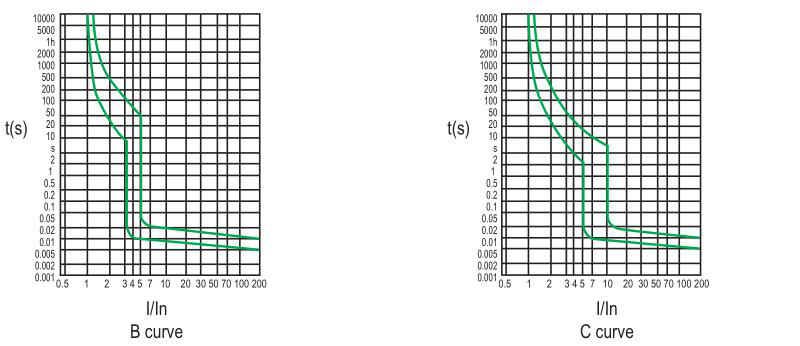

Curva característica
Diagrama de cableado
