Rango de aplicación

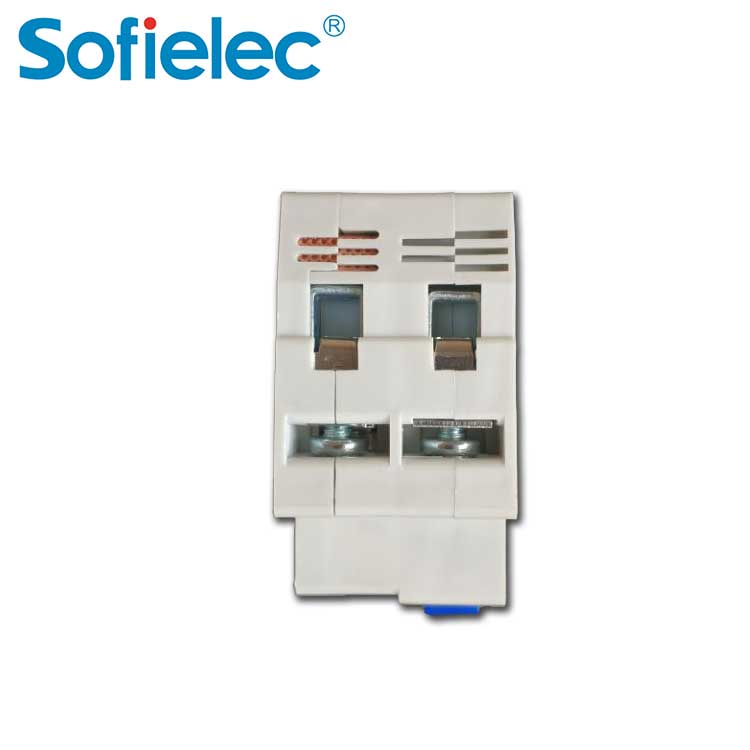

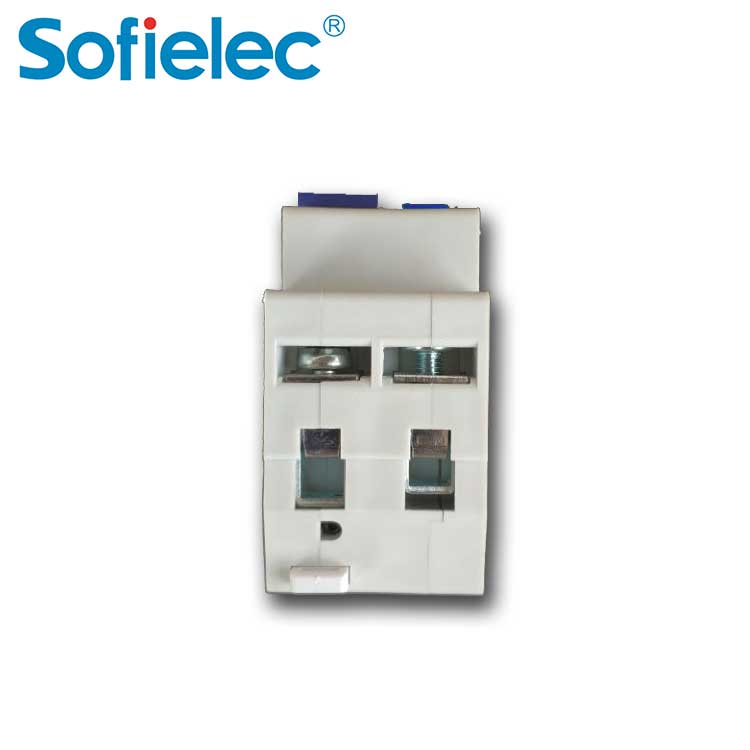

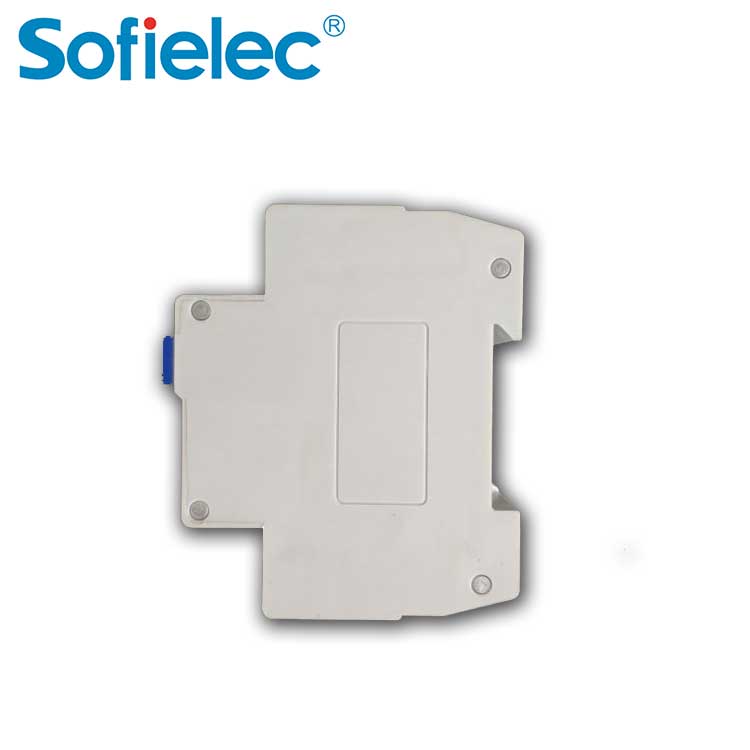

El interruptor automático de fugas de la serie SL7 es aplicable a voltajes de 230 V CA, frecuencia de 50 Hz, corriente nominal de 40 A y circuitos monofásicos con corriente nominal inferior a 40 A. Este interruptor ofrece protección contra fugas, sobrecargas y cortocircuitos, y se utiliza principalmente para proteger contra descargas eléctricas y prevenir el riesgo de incendio causado por fallas en la conexión a tierra de los equipos. Incorpora un sistema de disparo por fuga electromagnético/electrónico. Normas de funcionamiento: GB16917 e IEC61009.
Personajes de estructura
1、El elemento de detección y disparo
El elemento deberá ubicarse entre el terminal de la línea entrante y el terminal de la línea saliente.
2、La característica de funcionamiento del
El producto no deberá ser modificado por ninguna máquina herramienta externa.
3、El mecanismo de operación deberá ser
Flexible y confiable, y tiene la función de disparo libre.
4. El mecanismo de operación debe permitir que el contacto móvil del producto permanezca únicamente en posición cerrada o desconectada, y debe haber dos posiciones claramente diacríticas y de reposo correspondientes a la posición del contacto móvil. El "verde" indica la posición desconectada del contacto móvil y el "rojo" indica la posición cerrada.
5、La distancia de aislamiento eléctrico y la distancia de fuga del producto no deben ser inferiores a 3 mm.
6、Las partes del producto que transportan corriente deben estar hechas de cobre.
7、El grupo de piezas utilizado para la transferencia
La presión de contacto deberá garantizar que la presión de contacto del producto no cambie durante el uso.
8、El grado de protección de la carcasa del producto deberá estar en el nivel IP2LX especificado en GB/T4942.2.
| Tipo | SL7 |
| polacos | 1p+n |
| Corriente nominal | 6,10,16,20,25,32,40A |
| Tensión nominal | 230/240 V |
| resistencia | No menos de 4000 veces |
| Capacidad nominal de corte de cortocircuito | 6000A |
| Clase de protección | IP20 |
| clase | CA A |
