| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |

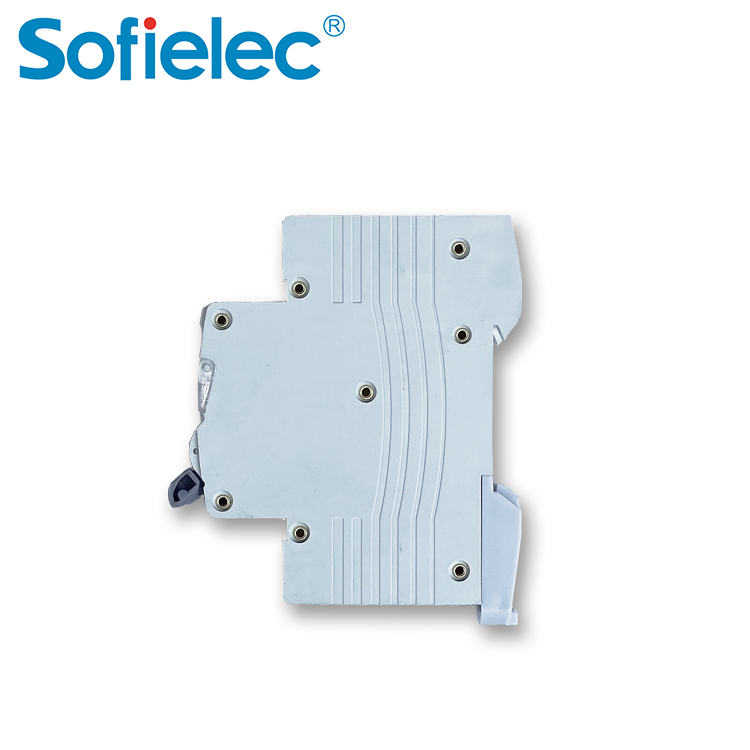

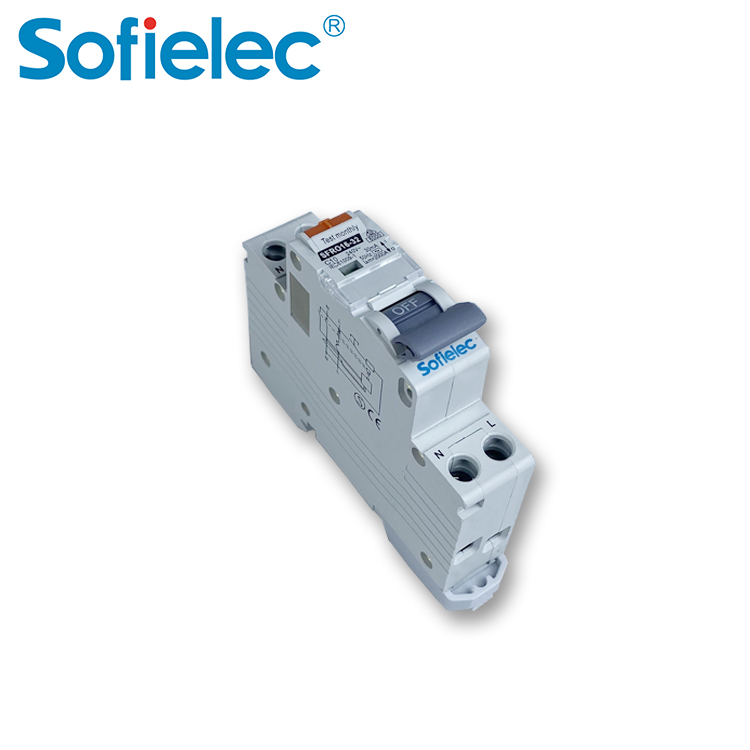

| Modelo | SFRO16-32 |
| polo | 1P+N |
| Características de la corriente residual | ac o a |
| Capacidad nominal de corte de cortocircuito | 6KA |
| Corriente nominal (A) | 6, 10, 16, 20, 25, 32 |
| Tensión nominal | 240 V |
| Curva de disparo | ANTES DE CRISTO |
| Construcción y características |
| ■El mecanismo de operación adopta doble contacto con forma DPN, el polo N se abre primero y luego se rompe. |
| ■La protección contra fugas adopta un circuito integrado de tipo electrónico, visualización del estado de encendido/apagado del contacto. |
| ■El gatillo tiene una función de posición intermedia y una forma de concha para colocar etiquetas y rayas características en ambos lados. |
| ■Proporciona protección contra fallas a tierra/corriente de fuga, cortocircuito, sobrecarga y función de aislamiento. |
| Datos técnicos |
| ■Características de corriente residual: CA.A |
| ■Número de polos: 1P+N |
| ■Curva de disparo: B, C |
| ■Capacidad nominal de corte de cortocircuito: 6 kA |
| ■Corriente nominal (A): 6, 10, 16, 20, 25, 32 |
| ■Tensión nominal: 240 V |
| ■Frecuencia nominal: 50 Hz |
| ■Corriente residual de funcionamiento nominal (A): 0,03 |
| ■Duración del disparo: instantánea ≤ 0,1 s |
| ■Resistencia electromecánica: 4000 ciclos |
| ■Diámetro del tornillo d(mm):M4 |
| ■Grado de protección: IP20 |
| ■Par de apriete: 12 Nm |
| □En carril DIN simétrico de 35 mm |
| □Altura de conexión del terminal: H 1 = 19 mm H 2 = 22 mm |
