Conformidad ESV, RCBO miniatura económico de 4,5 kA, conexión dual arriba y abajo en ambos sentidos para conexión IN/OUT

Categorías	Disyuntor superior de 10 kA serie 16
Modelo	XJRO-32
Curetas residuales	CA,A
Polo No	1P+N
Curva de disparo	B, C, D
Capacidad nominal de ruptura del circuito de disparo	4,5kA
Corriente nominal (A)	6, 10, 16, 20, 25, 32
Tensión nominal	240 V
Frecuencia nominal	50 Hz
Corriente residual de funcionamiento nominal (A)	0.03
Duración del viaje	instantáneo≤0,1 s
Resistencia electromecánica	4000 ciclos

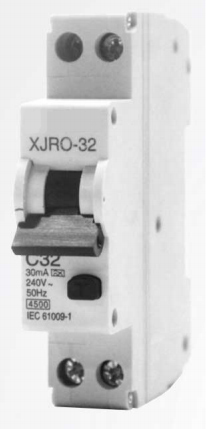

Construcción y características del producto

■El mecanismo de operación adopta doble contacto con forma DPN, polo N que se abre primero y luego se rompe.

■La protección contra fugas adopta un circuito integrado de tipo electrónico, visualización del estado de encendido/apagado del contacto.

■El gatillo tiene una función de posición intermedia y una carcasa para colocar etiquetas y rayas características en ambos lados.

■Proporciona protección contra fallas de tierra/corriente de fuga, cortocircuito, sobrecarga y función de aislamiento.

■Características de corriente residual: CA, A	■Frecuencia nominal: 50 Hz	■Par de apriete: 1,2 Nm
■Número de polos: 1P+N	■Corriente residual de funcionamiento nominal (A): 0,03	□En carril DIN simétrico de 35 mm
■Curva de disparo: B, C	■Duración del disparo: instantánea ≤ 0,1 s
■Capacidad nominal de ruptura de cortocircuito: 4,5 kA	■Resistencia electromecánica: 4000 ciclos
■Corriente nominal (A): 6, 10, 16, 20, 25, 32	■Diámetro del tornillo d(mm):M4
■Tensión nominal: 240 V	■Grado de protección: IP20
