| Categorías | Disyuntor superior de 10 kA serie 16 |
| Polo No | 1P+N, 2P, 3P, 3P+N, 4P |
| Características de la corriente residual | Ac, A |
| Corriente nominal (A) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Curva de disparo | B, C, D |
| Capacidad nominal de cortocircuito | 6 kA |
| Tensión nominal | 230/400 V CA |
| Frecuencia nominal | 50/60 Hz |
| Corriente residual de funcionamiento nominal (A) | 0,03, 0,1, 0,3 |
| Duración del viaje | instantáneo≤0,1 s |
| Resistencia electromecánica | 4000 ciclos |
Datos técnicos
Número de polos: 1P+N, 2P, 3P, 3P+N, 4P |
Características de corriente residual: CA, A |
Corriente nominal (A): 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
Curva de disparo: B, C, D |
Capacidad nominal de cortocircuito: 6 kA |
Tensión nominal: 230/400 V CA |
Frecuencia nominal: 50/60 Hz |
Corriente residual de funcionamiento nominal (A): 0,03, 0,1, 0,3 |
Duración del disparo: instantáneo ≤ 0,1 s |
Resistencia electromecánica: 4000 ciclos |
Altura de conexión del terminal: H1=19 mm, H2=23 mm |
Solicitud
JVL29-63 es aplicable a corriente de funcionamiento residual con voltaje nominal
230 V/400 V, frecuencia 50/60 Hz y corriente nominal de hasta 63 A. Se utiliza para realizar...
Protección contra descargas eléctricas humanas, así como protección contra sobrecorriente y cortocircuito.
Protección para equipos de línea en edificios o lugares similares, también puede proporcionar la
protección contra el peligro de incendio causado por la corriente de falla que resulta de la
Daños en el equipo eléctrico.
El disyuntor es aplicable a diversos campos como la industria, el comercio, los edificios de gran altura, la construcción civil, etc.

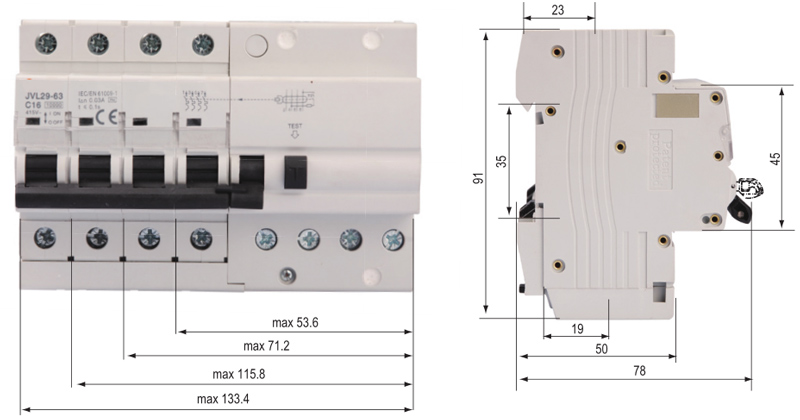

Dimensiones generales y de instalación

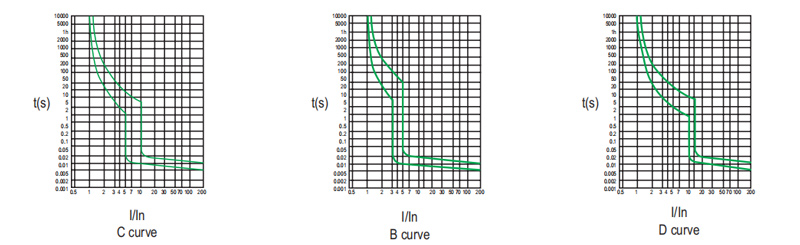

Curva característica

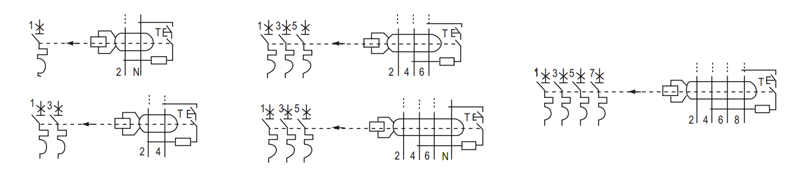

Diagrama de cableado
