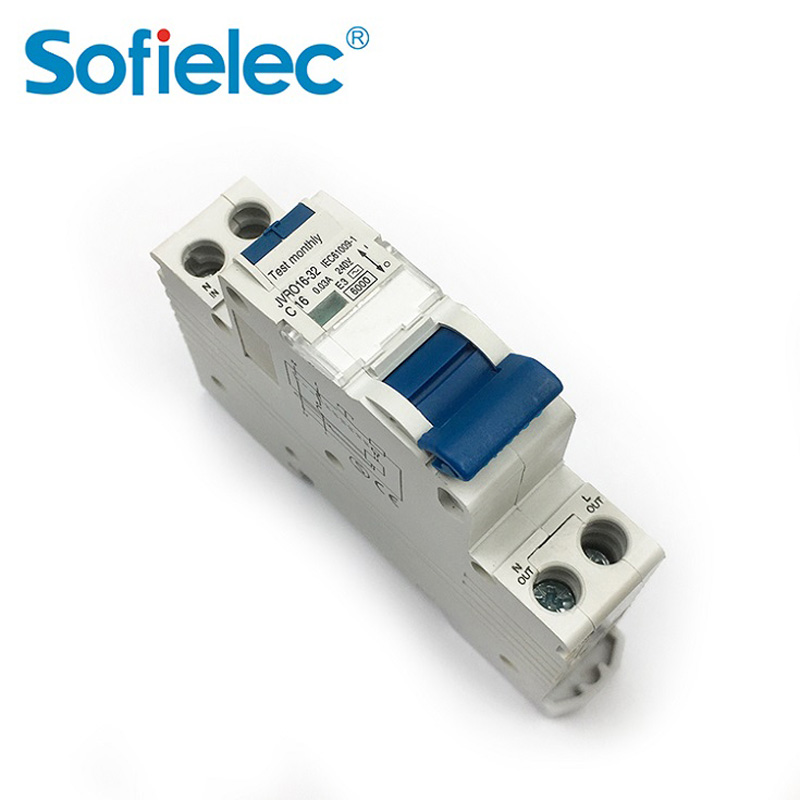

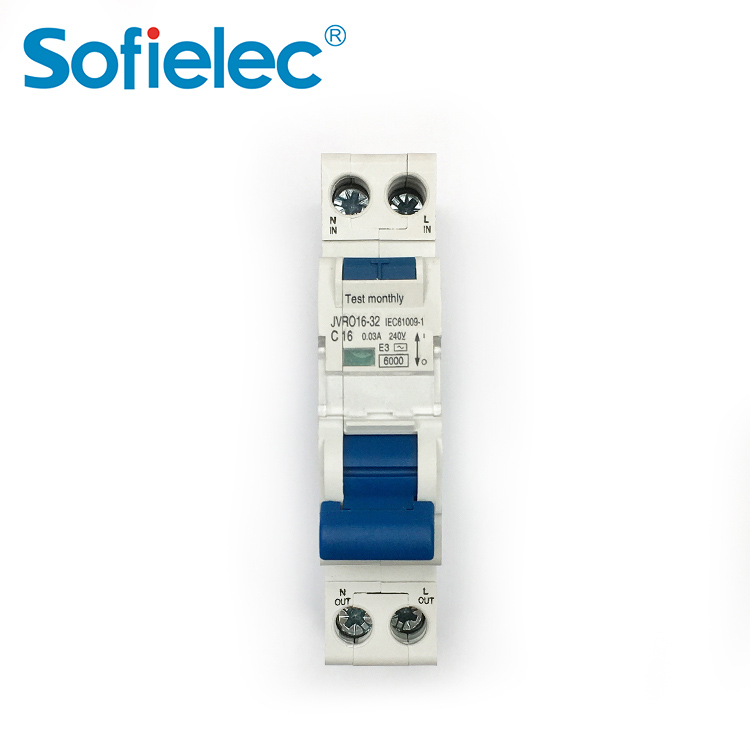

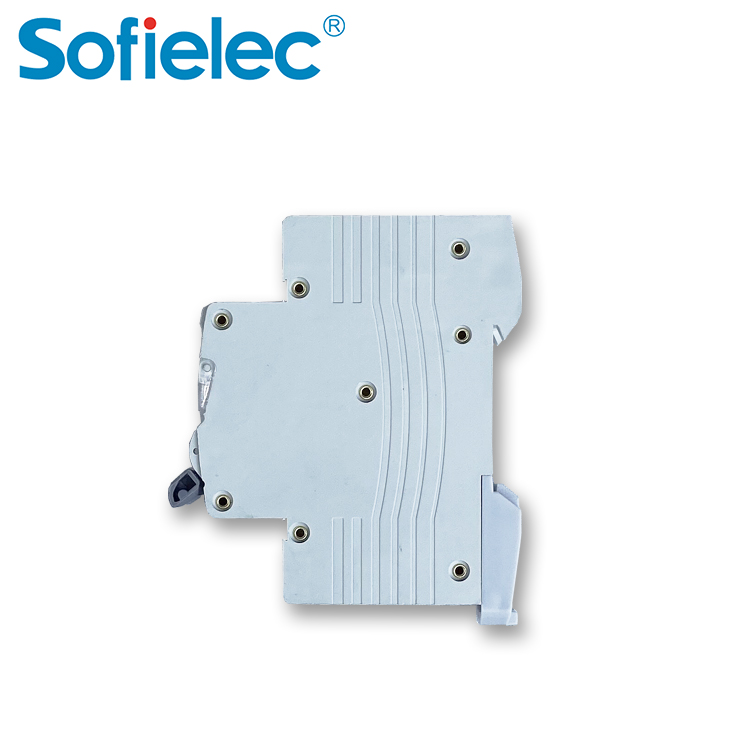

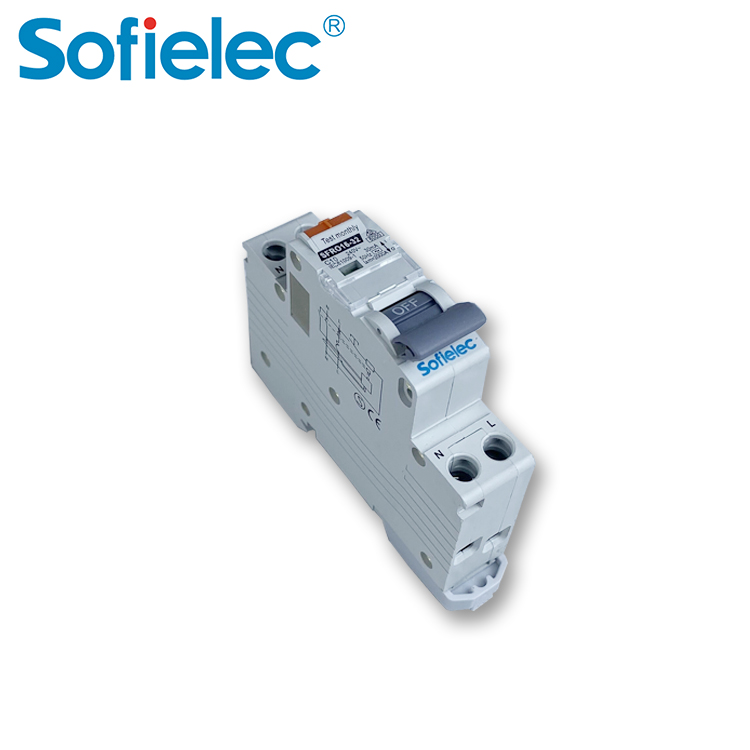

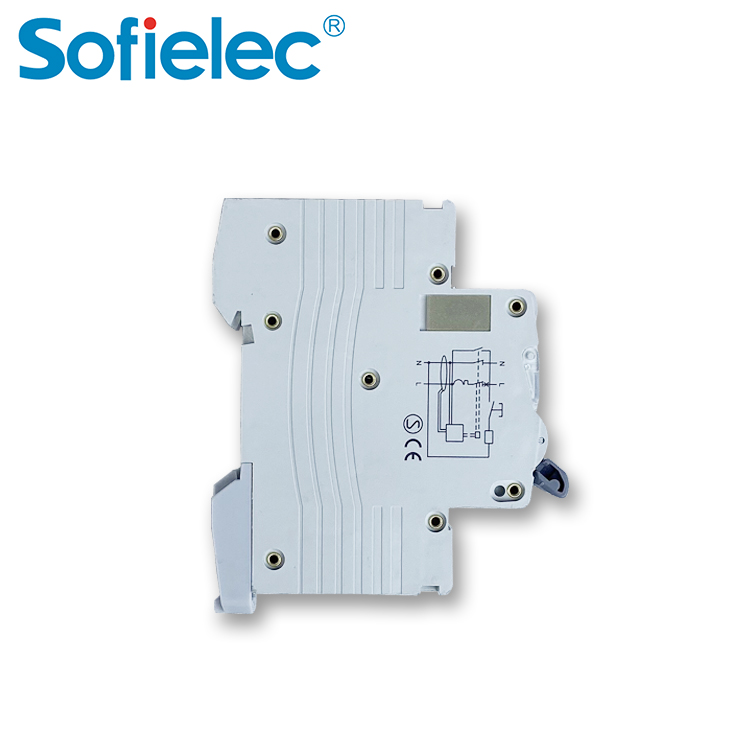

| Categorías | Disyuntor superior de 10 kA serie 16 |
| Curetas residuales | CA,A |
| Polo No | 1P+N |
| Curva de disparo | ANTES DE CRISTO |
| Capacidad nominal de ruptura del circuito de disparo | 6 kA |
| Corriente nominal (A) | 6, 10, 16, 20, 25, 32 |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50 Hz |
| Corriente residual de funcionamiento nominal (A) | 0.03 |
| Duración del viaje | instantáneo≤0,1 s |
| Resistencia electromecánica | 4000 ciclos |
Datos técnicos
l Características de corriente residual: CA, A |
l N.º de polos: 1P+N Curva de disparo: B, C |
l Capacidad nominal de ruptura de cortocircuito: 6 kA |
l Corriente nominal (A): 6, 10, 16, 20, 25, 32 |
l Tensión nominal: 240 V |
l Frecuencia nominal: 50 Hz |
l Corriente residual de funcionamiento nominal (A): 0,03 |
l Duración del disparo: instantáneo ≤ 0,1 s |
l Resistencia electromecánica: 4000 ciclos |
l Diámetro del tornillo d(mm): M4 |
l Grado de protección: IP20 |
l Par de apriete: 1,2 Nm |
l En carril DIN simétrico de 35 mm |
l Altura de conexión del terminal: H1= 9 mm H2=22 mm |
Construcción y características
El mecanismo de operación adopta doble contacto con forma DPN, el polo N se abre primero y luego se rompe.
La protección contra fugas adopta un circuito integrado de tipo electrónico y muestra el estado de contacto encendido/apagado.
El disparador tiene una función de posición intermedia y una concha para colocar etiquetas y características.
Rayas en ambos lados.
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos, sobrecargas y
función de aislamiento.
Dimensiones generales y de instalación

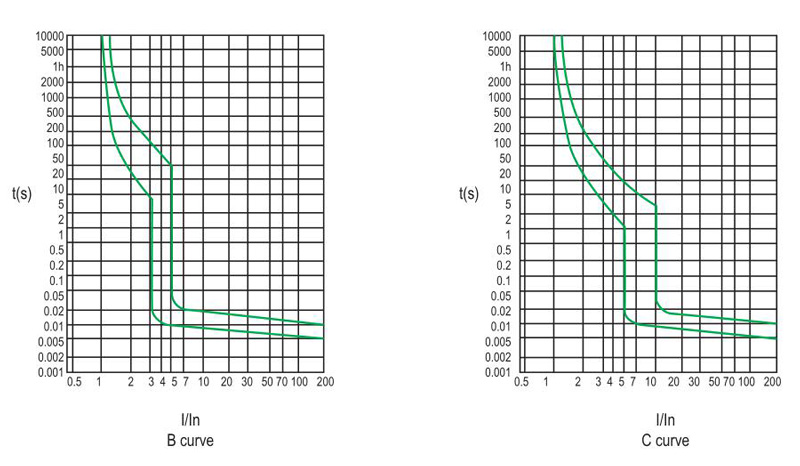

Curva característica
Diagrama de cableado
