Descripción general

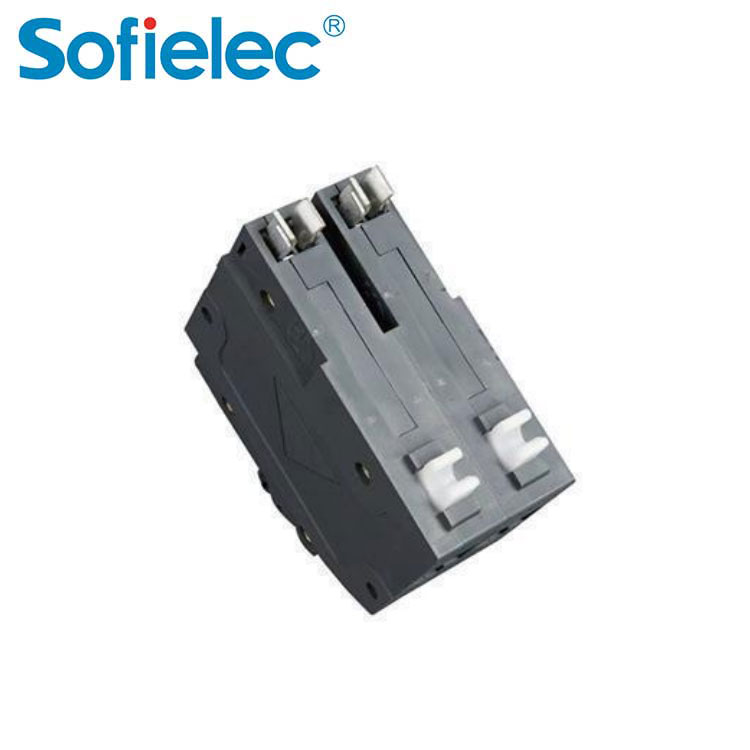

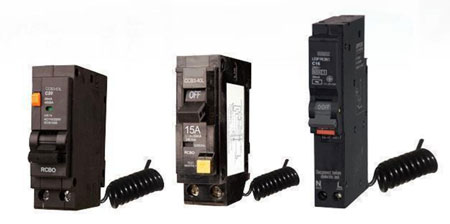

La unidad proporciona protección monofásica con un dispositivo de sobrecorriente (MCB) y un interruptor diferencial (RCCB) integrados. La unidad cuenta con una función de conexión en línea. Los terminales de salida de carga son de tipo estribo para una mayor sujeción de los cables.
protección contra sobrecorriente
Funciona según el principio de disparo térmico y magnético en el lado de la línea de producción, y la protección contra sobrecarga y cortocircuito cumple con los requisitos de IEC60898-1;
Prueba del funcionamiento del botón
El botón de prueba (marcado con una T) debe desconectarse en cualquier momento del circuito de activación para comprobar la integridad del mecanismo de disparo y el funcionamiento de la unidad. Los interruptores diferenciales RCBO deben revisarse trimestralmente con el botón de prueba. Si no se dispara, consulte a un electricista.
NOTA: El funcionamiento del equipo de prueba sólo verifica el funcionamiento correcto del RCBO a corrientes superiores al nivel de disparo nominal. No verifica la integridad del sistema de puesta a tierra.

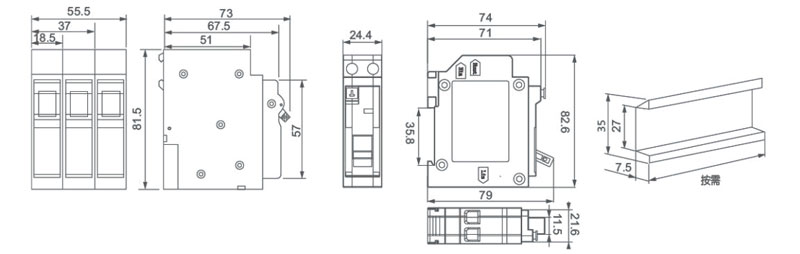

Dimensiones (mm)
Características
| Número de producto | CCB3-63L | ||
| Cumple con las normas: IEC61009-1 |  | ||
| Características eléctricas | Tipo (forma de onda de la fuga a tierra detectada) | A, CA | |
| Característica de liberación termomagnética | ANTES DE CRISTO | ||
| Corriente nominal In(A) | 6,10,16,20,25,32,40 | ||
| Polacos (P) | 1P+N | ||
| Tensión nominal Ue(v) | 110/220, 120/240 | ||
| Sensibilidad nominal lΔn(A) | 0,01, 0,03, 0,1 | ||
| Capacidad residual nominal de cierre y corte lΔm (A) | 500 | ||
| Capacidad nominal de cortocircuito Icn(A) | 6000 | ||
| Tiempo de ruptura bajo lΔn(S) | ≤0,1 | ||
| Frecuencia nominal (Hz) | 50/60 | ||
| Tensión nominal soportada al impulso (1,2/50) Uimp (V) | 4000 | ||
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min (kV) | 2 | ||
| Tensión de aislamiento Ui | 500 | ||
| Grado de contaminación | 2 | ||
| Características mecánicas | Vida eléctrica(t) | 4000 | |
| Vida mecánica(t) | 4000 | ||
| Indicador de posición de contacto | Sí | ||
| Grado de protección | IP20 | ||
| Temperatura ambiente (con promedio diario de 35℃) (℃) | -5~+40 (Para aplicaciones especiales, consulte la corrección de compensación de temperatura) | ||
| temperatura de almacenamiento (℃) | -25~+70℃ | ||
| Instalación | Tipo de conexión de terminal | Cable/Barra colectora tipo U/Barra colectora tipo pasador | |
| Tamaño del terminal superior/inferior para cable | ( mm² ) | 16 | |
| (AWG) | 18-5 | ||
| Tamaño del terminal superior/inferior para barra colectora | ( mm² ) | 16 | |
| (AWG) | 18-5 | ||
| Par de apriete | Nuevo Méjico | 2 | |
| Pulgadas-libras | 18 | ||
| Conexión | Desde arriba | ||
| Montaje | Tipo de complemento | ||
