Rango de aplicación
El disyuntor de fugas de la serie ZSR7 es aplicable a voltajes de 230 V CA, frecuencia de 50 Hz, corriente nominal de 40 A y circuitos monofásicos con corriente nominal inferior a 40 A. Este disyuntor ofrece protección contra fugas, sobrecargas y cortocircuitos, y se utiliza principalmente para proteger contra descargas eléctricas y prevenir el riesgo de incendio causado por fallas en la conexión a tierra de los equipos. Incorpora un sistema de disparo por fugas electromagnético/electrónico.
Estándar operativo: GB16917 y IEC61009
Personajes de estructura
1. El elemento de detección y el elemento de disparo deberán estar ubicados entre el terminal de línea entrante y el terminal de línea saliente.
2. La característica de funcionamiento del producto no deberá ser modificada por ninguna máquina herramienta externa.
3. El mecanismo de operación deberá ser flexible y confiable, y tener la función de disparo libre.
4. El mecanismo de operación deberá permitir que el contacto móvil del producto permanezca únicamente en posición cerrada o desconectada, y deberá haber dos posiciones claramente diacríticas y de reposo correspondientes a la posición del contacto móvil. El color "verde" indica la posición desconectada del contacto móvil y el "rojo" indica la posición cerrada.
5. La distancia de fuga y el espacio eléctrico del producto no deben ser inferiores a 3 mm.
6. Las partes del producto que transportan corriente deberán estar hechas de cobre.
7. El grupo de piezas utilizado para transferir la presión de contacto deberá garantizar que la presión de contacto del producto no cambie durante el uso.
8. El grado de protección de la carcasa del producto deberá estar en el nivel IP2LX especificado en GB/T4942.2.
Parámetros técnicos
| Tipo | ZSR7 |
| Número de polos | 1P+N |
| Corriente nominal (In) | 6, 10, 16, 20, 25, 32, 40 A |
| Corriente nominal de funcionamiento (I△n) | 30, 100, 300, 500 mA |
| Voltaje nominal (Un) | CA 230(240) V |
| Alcance de la corriente residual de funcionamiento | 0,5I△n~I△n |
| Tiempo de inactividad de la corriente residual | ≤ 0,3 s |
| Tipo | A, CA |
| Capacidad máxima de interrupción en cortocircuito (Icn) | 6000A |
| Resistencia | ≥ 4000 veces |
| Protección de terminales | IP20 |
Condiciones normales de trabajo
1. Temperatura ambiente -5℃ ~ +40°℃, temperatura promedio dentro de las 24 horas que no exceda los +35℃.
2. Altitud sobre el nivel del mar inferior a 2000 m.
3. Humedad no superior al 50% a 40℃ ni superior al 90% a 25℃.
4. Clase de contaminación 2.
5. Clase de instalación II o III.
6. Método de instalación Tipo de montaje en riel DIN.
7. El producto deberá instalarse en un lugar donde no haya impactos ni vibraciones fuertes.

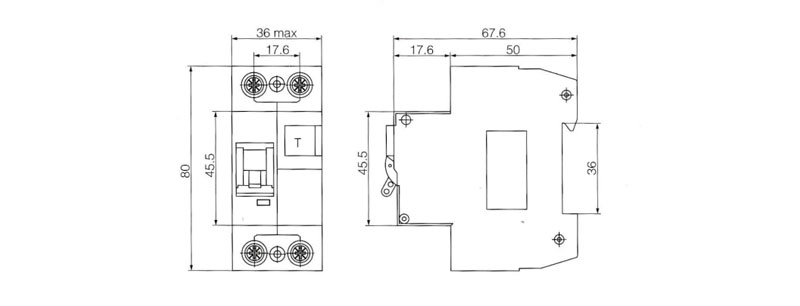

Dimensiones del contorno
