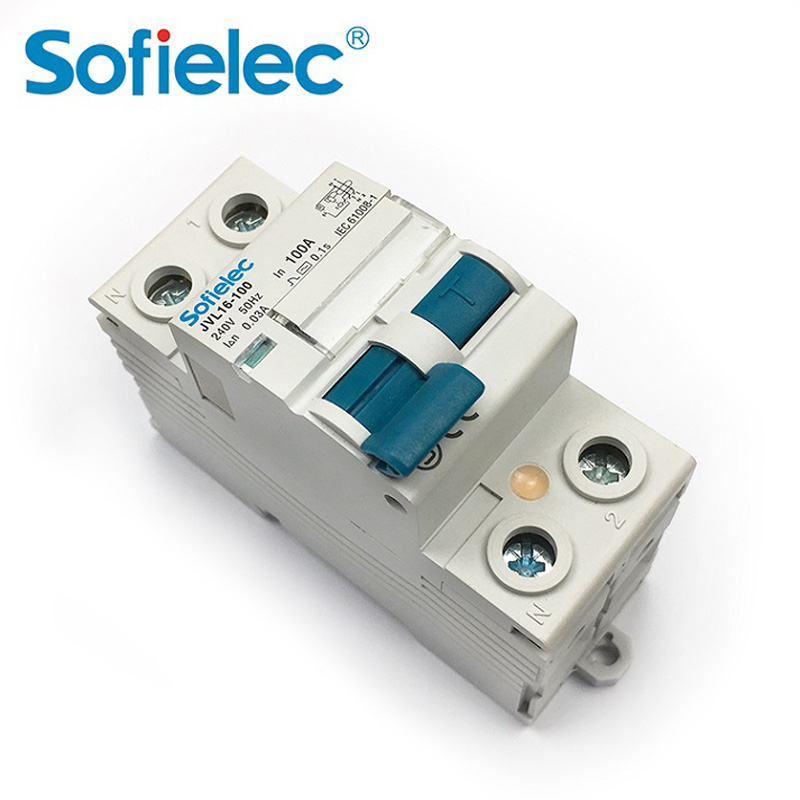

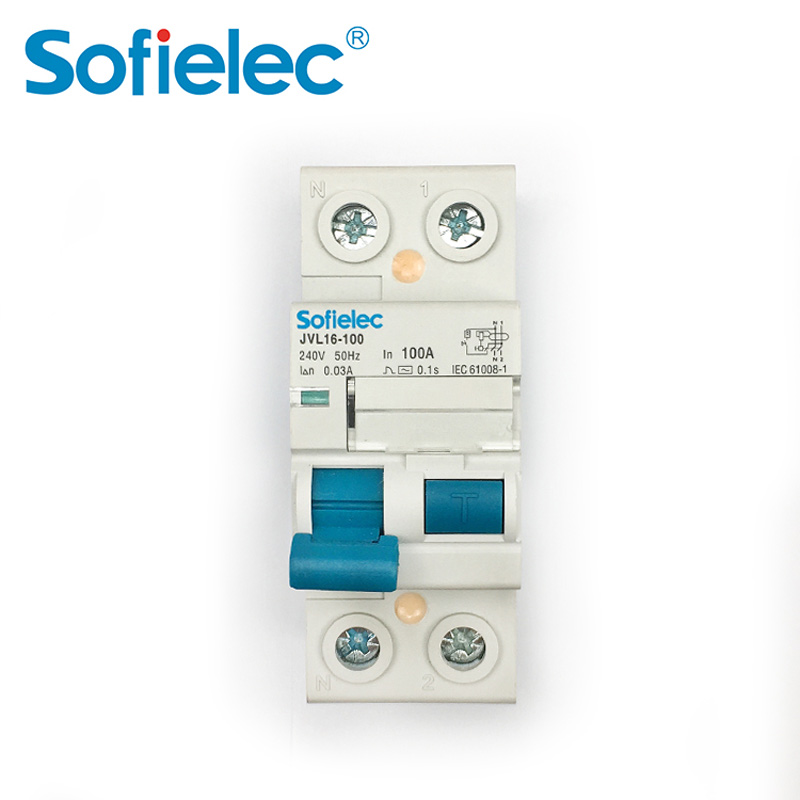

El interruptor diferencial JVL16-100 cuenta con una ventana indicadora de la posición de los contactos para facilitar la comprobación de su estado. La tapa transparente está diseñada para colocar etiquetas que facilitan su identificación.
Cuando se produce una sobrecarga en el circuito protegido, la palanca del interruptor diferencial se activa y permanece en la posición central para una rápida resolución de problemas. Al operar manualmente, la palanca no puede mantenerse en esta posición, lo que evita un funcionamiento incorrecto.
El interruptor diferencial (RCCB) proporciona protección contra fallas a tierra y corrientes de fuga, además de permitir el aislamiento. Posee una alta resistencia a corrientes de cortocircuito, es apto para conexiones de terminales y barras colectoras de clavija/horquilla, y está equipado con terminales de conexión a prueba de contacto con los dedos.
Las piezas de plástico ignífugas permiten que el interruptor diferencial resista la generación anormal de calor y los impactos fuertes. Si se produce una falla a tierra o una corriente de fuga y se excede la sensibilidad nominal, el interruptor diferencial abre automáticamente el circuito.
El trabajo del RCCB no tiene nada que ver con la fuente de alimentación ni con el voltaje de línea, y no se ve afectado por interferencias externas ni fluctuaciones de voltaje, lo que garantiza su rendimiento estable y confiable.
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Modo | tipo electromagnético |
| Características de la corriente residual | A, CA, G, S |
| Polo No | 2, 4 |
| Capacidad nominal de cierre y de corte | 10InA |
| Corriente nominal (A) | 63, 80, 100 |
| Tensión nominal | CA 230/400 |
| Frecuencia nominal | 50/60 Hz |
| Altura de conexión del terminal | 19 mm |
| Resistencia electromecánica | 4000 ciclos |
| Clase de protección | IP20 |
Datos técnicos del interruptor diferencial automático
● Modo: tipo electromagnético |
● Características de corriente residual: A, CA, G, S |
● Polo n.°: 2, 4 |
● Capacidad nominal de cierre y corte: 500 A (ln = 25 A, 40 A) o 630 A (ln = 63 A) |
● Corriente nominal (A): 25, 40, 63 |
● Tensión nominal: CA 230(240)/400(415) |
● Frecuencia nominal: 50/60 Hz |
● Corriente residual operativa nominal IAn(A): 0,03, 0,1, 0,3, 0,5 |
●Corriente residual no operativa nominal lAno: 0,5IAn |
● Corriente de cortocircuito condicional nominal Inc: 10 kA |
● Corriente residual de cortocircuito condicional nominal I Ac: 10 kA |
● Rango de corriente de disparo residual: 0_5IAnH An |
● Altura de conexión del terminal: 19 mm |
● Resistencia electromecánica: 4000 ciclos |
● Capacidad de conexión: Conductor rígido 25mm² |
● Terminal de conexión:Terminal de tornillo |
● Terminal de pilar con abrazadera |
● Par de apriete: 2,0 Nm |
● Instalación: En carril DIN simétrico de 35 mm Montaje en panel |
● Clase de protección: IP20 |
Construcción y características del interruptor automático de corriente residual
Aspecto elegante; la tapa y el asa en forma de arco facilitan su manejo. Ventana indicadora de la posición de los contactos.
Cubierta transparente diseñada para llevar etiqueta.
En caso de sobrecarga del circuito protegido, la palanca del RCBO se dispara y permanece en posición central, lo que permite una rápida solución de la línea defectuosa. La palanca no puede permanecer en esta posición al operarse manualmente.
El mango RCBO se puede bloquear en la posición “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto.
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
Alta capacidad de cortocircuito
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Indicación de la posición del contacto
Proporciona protección contra sobretensión.

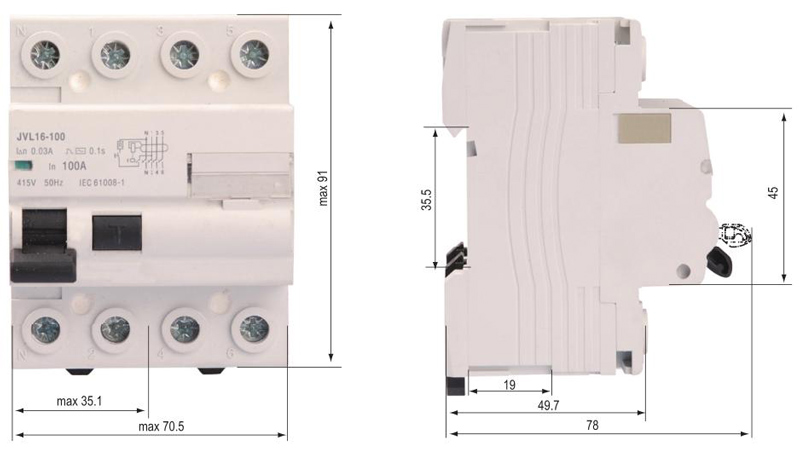

Dimensiones generales y de instalación del disyuntor de corriente residual

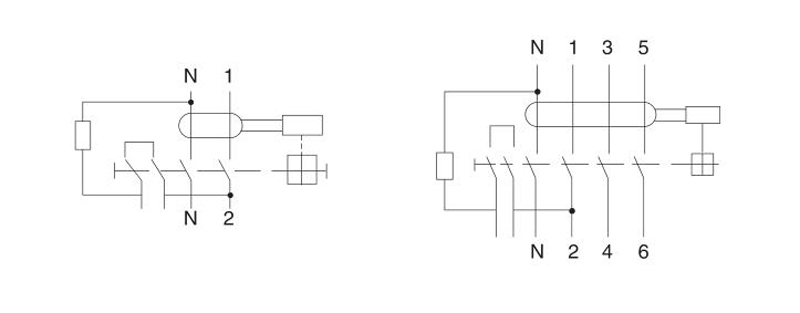

Diagrama de cableado del disyuntor diferencial automático
Vídeo del disyuntor diferencial automático
Etiquetas : RCCB 2P, RCCB 2P 63A, RCCB 2P, RCCB 25A 2P, Interruptor diferencial automático
