El interruptor diferencial JVL15-63 se utiliza para proteger circuitos contra sobrecargas y fugas. Su principio de funcionamiento es monitorear continuamente la corriente que fluye por el circuito. Si detecta una corriente de fuga (que puede indicar una falla eléctrica o que alguien ha tocado una parte activa del circuito), se disparará rápidamente y cortará la alimentación del circuito.
Los interruptores diferenciales (RCCB) se utilizan comúnmente en instalaciones eléctricas residenciales, comerciales e industriales para brindar mayor seguridad y protección contra riesgos eléctricos. Suelen instalarse con interruptores automáticos estándar para brindar protección contra sobrecargas y fallas.
| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Modo | tipo electromagnético, tipo electrónico |
| Características de la corriente residual | A, CA |
| Polo No | 2, 4 |
| Corriente nominal (A) | 16, 25, 40, 63 |
| Tensión nominal | CA 230/400 V |
| Frecuencia nominal | 50/60 Hz |
| Altura de conexión del terminal | 21 mm |
| Resistencia electromecánica | 4000 ciclos |
| Par de apriete | 2,0 Nm |
| Clase de protección | IP20 |
Datos técnicos del disyuntor RCCB 16A/6KA/6,2KV
l Modo: tipo electromagnético, tipo electrónico |
l Características de corriente residual: A, CA |
l Número de polo: 2, 4 |
l Capacidad nominal de cierre y corte: 500 A (In = 25 A, 32 A, 40 A) o 630 A (In = 63 A) |
l Corriente nominal (A): 16, 25, 40, 63 |
l Tensión nominal: CA 230/400 V |
l Frecuencia nominal: 50/60Hz |
l Corriente residual de funcionamiento nominal I△n(A): 0,03, 0,1, 0,3, 0,5 |
l Corriente residual no operativa nominal I△no: 0,5I△n |
l Corriente nominal de cortocircuito condicional Inc: 10 kA |
l Corriente de cortocircuito residual condicional nominal I△c: 10 kA |
l Rango de corriente de disparo residual: 0,5I△n~I△n |
l Altura de conexión del terminal: 21 mm |
l Resistencia electromecánica: 4000 ciclos |
l Capacidad de conexión: Conductor rígido 25mm² |
l Terminal de conexión:Terminal de tornillo |
l Terminal de pilar con abrazadera |
l Par de apriete: 2,0 Nm |
l Instalación: En carril DIN simétrico de 35,5 mm Montaje en panel |
l Clase de protección: IP20 |
Construcción y características del disyuntor RCCB JVL15-63 de 16 A/6 KA/6,2 kV
Proporciona protección contra falla a tierra/corriente de fuga y función de aislamiento.
Alta capacidad de resistencia a la corriente de cortocircuito
Aplicable a conexiones de barras colectoras tipo terminal y pasador/horquilla.
Indicación de la posición del contacto
Equipado con terminales de conexión con protección para los dedos.
Las piezas de plástico resistentes al fuego soportan calentamientos anormales e impactos fuertes.
Desconecta automáticamente el circuito cuando se produce una falla a tierra o una corriente de fuga.
excede la sensibilidad nominal.
Independiente de la fuente de alimentación y del voltaje de línea, y libre de interferencias externas y fluctuaciones de voltaje.

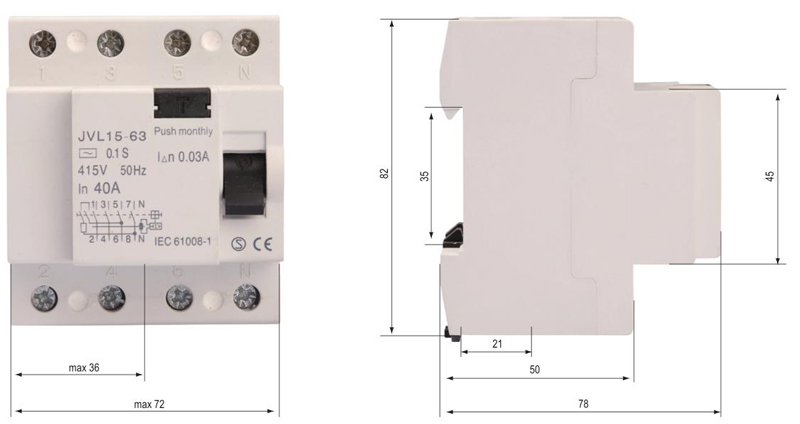

Dimensiones generales y de instalación del disyuntor RCCB 16 A/6 KA/6,2 kV

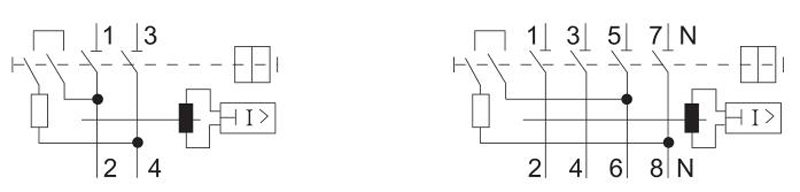

Diagrama de cableado del disyuntor RCCB JVL15-63 de 16 A/6 KA/6,2 kV
Gracias por su interés en nuestro interruptor diferencial JVL15-63. Nos complace ofrecerle este interruptor diferencial de alta calidad de 16 A/6 KA/6,2 kVRCCB. Nuestros productos están diseñados para brindar protección confiable a sus circuitos y se venden directamente de fábrica a precios accesibles.
Si tiene algún requisito específico o desea realizar un pedido, no dude en contactarnos directamente. Nos comprometemos a brindar un excelente servicio al cliente y a garantizar que reciba el producto que mejor se adapte a sus necesidades.
Palabras clave: Disyuntor RCCB 2P , Disyuntor RCCB monofásico , Disyuntor RCCB 4P , Disyuntor RCCB trifásico
