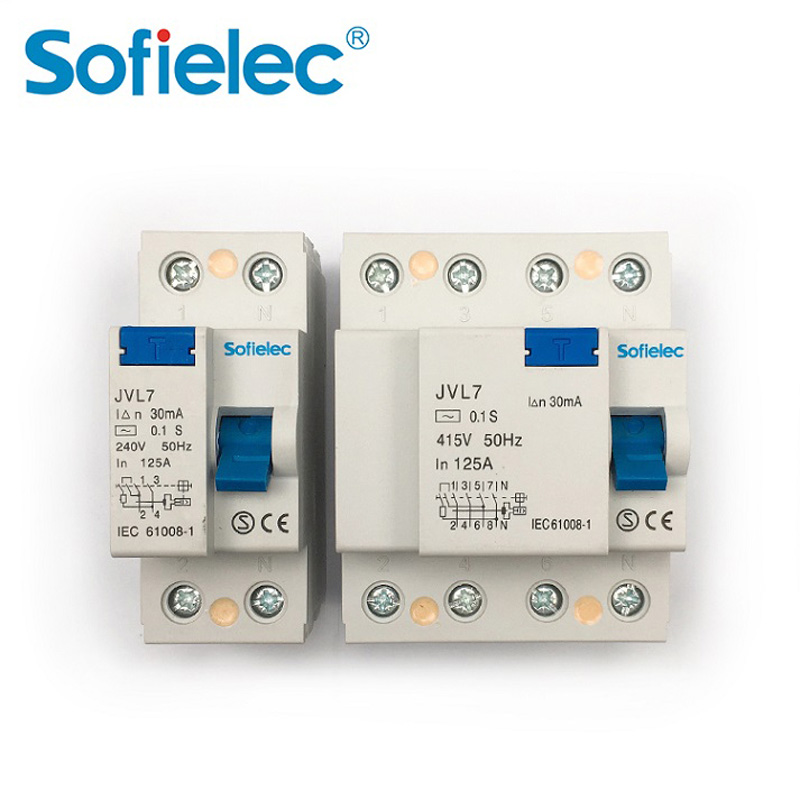

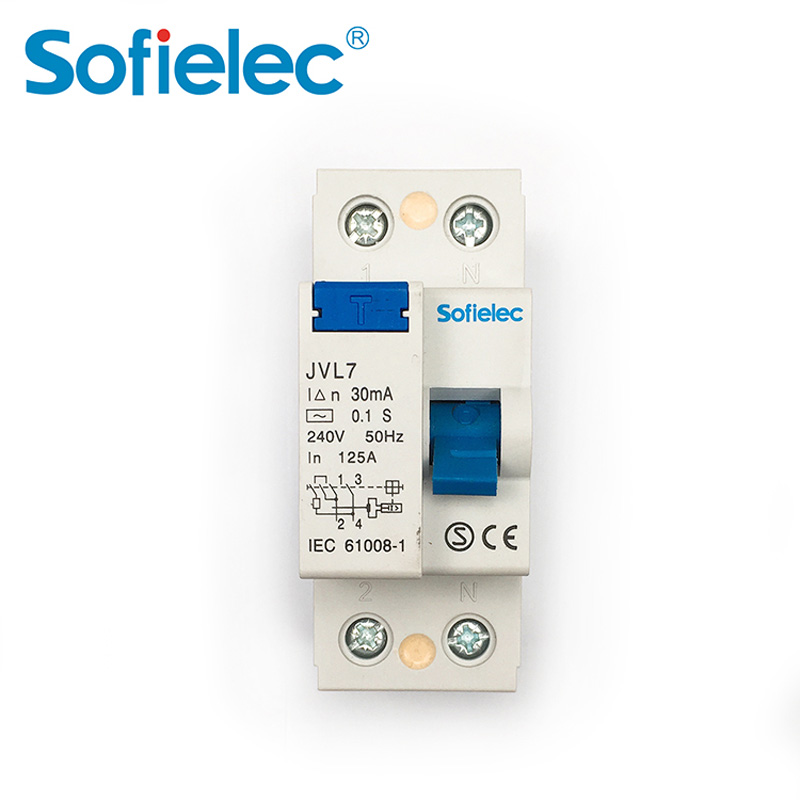

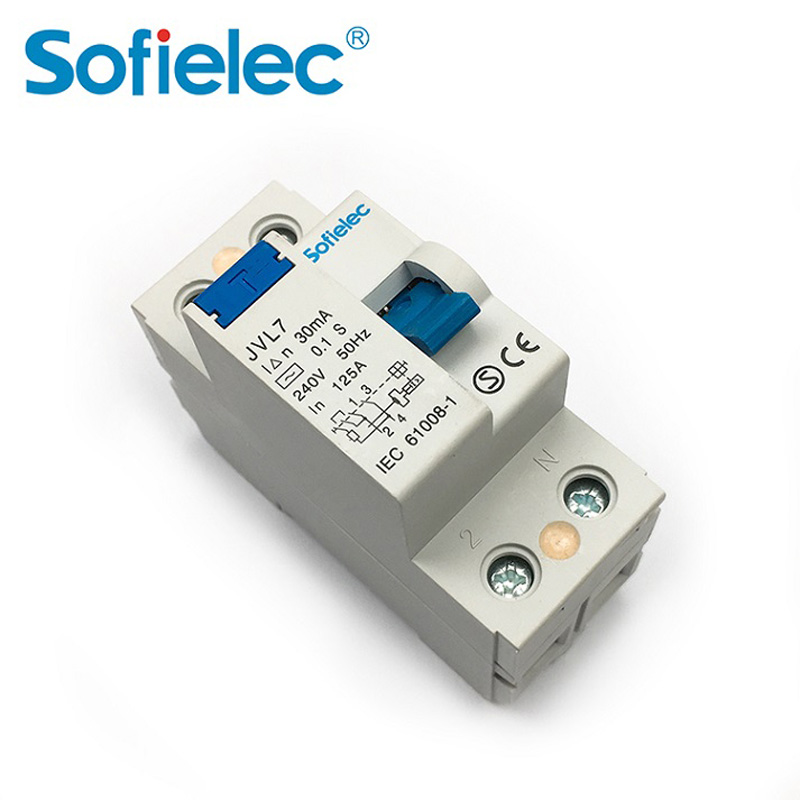

El interruptor diferencial magnético Sofielec es un interruptor diferencial de corriente residual diseñado para proteger contra descargas eléctricas y fallas a tierra. Su corriente nominal es de 25 A, 40 A, 63 A, 80 A, 100 A y 125 A.
Los interruptores diferenciales (RCCB) están disponibles en configuraciones 2P (2 polos) y 4P (4 polos), lo que permite su uso en diversas instalaciones eléctricas. Las certificaciones SEMKO, CB y CE indican que han sido probados y certificados para garantizar su seguridad y cumplen con las normas europeas.
Los tipos "A" y "AC" se refieren a la sensibilidad del interruptor diferencial. Los interruptores diferenciales tipo "A" son sensibles a corrientes de falla de corriente alterna (CA), mientras que los tipo "AC" son sensibles tanto a corrientes de falla de corriente alterna (CA) como a corrientes de falla de corriente continua (CC) pulsantes.
| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Modo | tipo electromagnético. tipo electrónico |
| Características de la corriente residual | Un aire acondicionado |
| Polo No | 2, 4 |
| Capacidad nominal de cierre y de corte | 630A |
| Corriente nominal (A) | 25, 40, 63, 80, 100, 125 |
| Tensión nominal | CA 230(240)/400(415) |
| Frecuencia nominal | 50/60 Hz |
| Corriente nominal de cortocircuito condicional Inc | 6 kA |
| Altura de conexión del terminal | 21 mm |
| Clase de protección | lP20 |
Datos técnicos del interruptor diferencial diferencial 2P/4P JVL7 de 100 A/125 A
l Modo: tipo electromagnético, tipo electrónico |
l Características de corriente residual: A, CA |
l Número de polo: 2, 4 |
l Capacidad nominal de cierre y corte: 630 A |
l Corriente nominal (A): l 25, 40, 63, 80, 100, 125 |
l Tensión nominal: CA 230(240)/400(415) |
l Frecuencia nominal: 50/60Hz |
l Corriente residual de funcionamiento nominal I△n(A): 0,03, 0,1, 0,3, 0,5 |
l Corriente residual no operativa nominal I△no: 0,5I△n |
l Corriente nominal de cortocircuito condicional Inc: 6 kA |
l Corriente de cortocircuito residual condicional nominal I△c: 6 kA |
l Duración del disparo: disparo instantáneo ≤ 0,1 s |
l Rango de corriente de disparo residual: 0,5I△n~I△n |
l Resistencia electromecánica: No menos de 4000 |
l Capacidad de conexión: Conductor rígido 35mm² |
l Altura de conexión del terminal: 21 mm |
l Terminal de conexión:Terminal de pilar con abrazadera |
l Par de apriete: 2,5 Nm |
l Instalación: En carril DIN simétrico de 35 mm Montaje en panel |
l Clase de protección: IP20 |
Construcción y características del interruptor diferencial diferencial 2P/4P JVL7 de 100 A/125 A
Proporciona protección contra falla a tierra/corriente de fuga y función de aislamiento.
Alta capacidad de resistencia a la corriente de cortocircuito
Aplicable a conexiones de barras colectoras tipo terminal y pasador/horquilla.
Indicación de la posición del contacto
Equipado con terminales de conexión con protección para los dedos.
Las piezas de plástico resistentes al fuego soportan calentamientos anormales e impactos fuertes.
Desconecta automáticamente el circuito cuando se produce una falla a tierra o una corriente de fuga.
excede la sensibilidad nominal.
Independiente de la fuente de alimentación y del voltaje de línea, y libre de interferencias externas y fluctuaciones de voltaje.

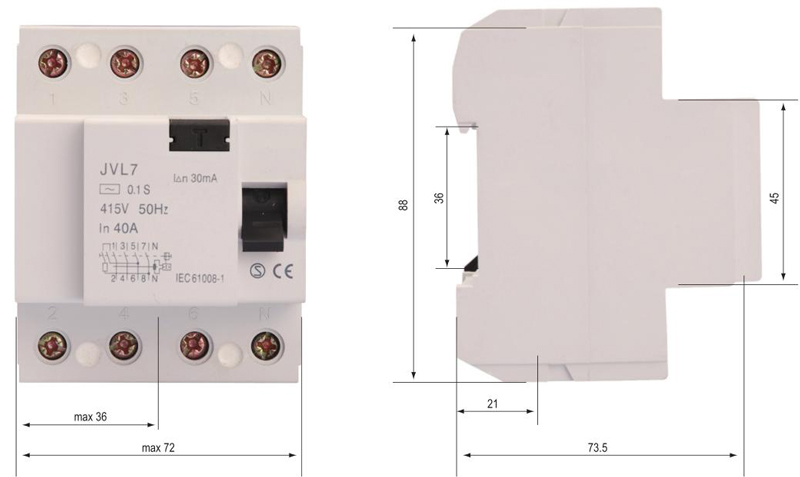

Dimensiones generales y de instalación del disyuntor de corriente residual 2P/4P

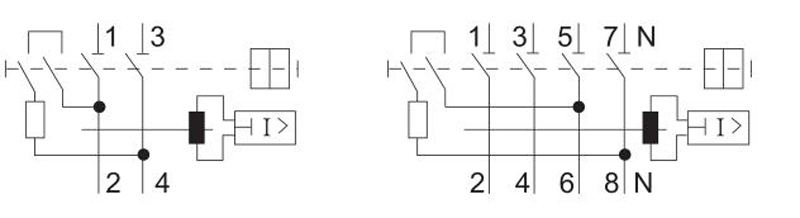

Diagrama de cableado de interruptores diferenciales de 100 A/125 A
Video del interruptor diferencial diferencial 2P/4P JVL7 de 100 A/125 A
