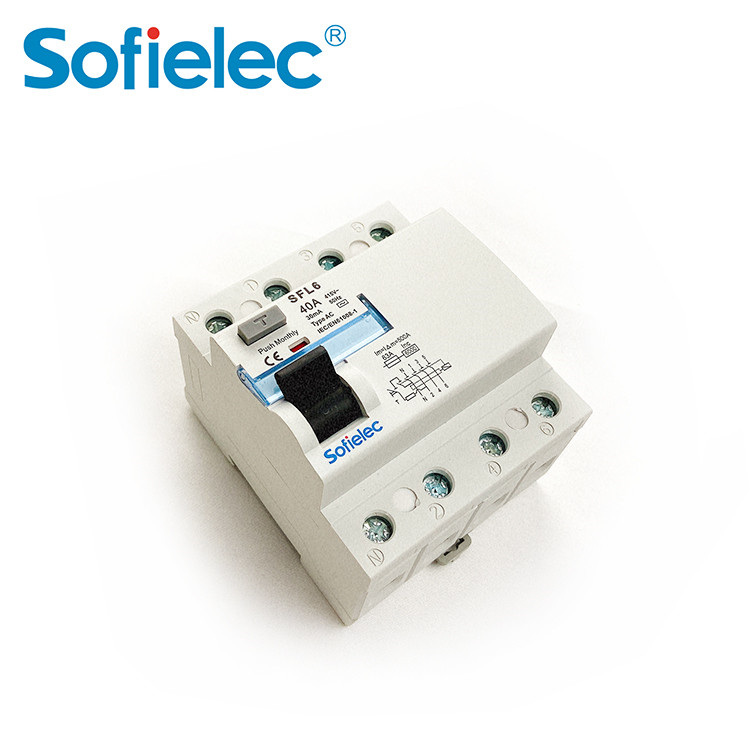

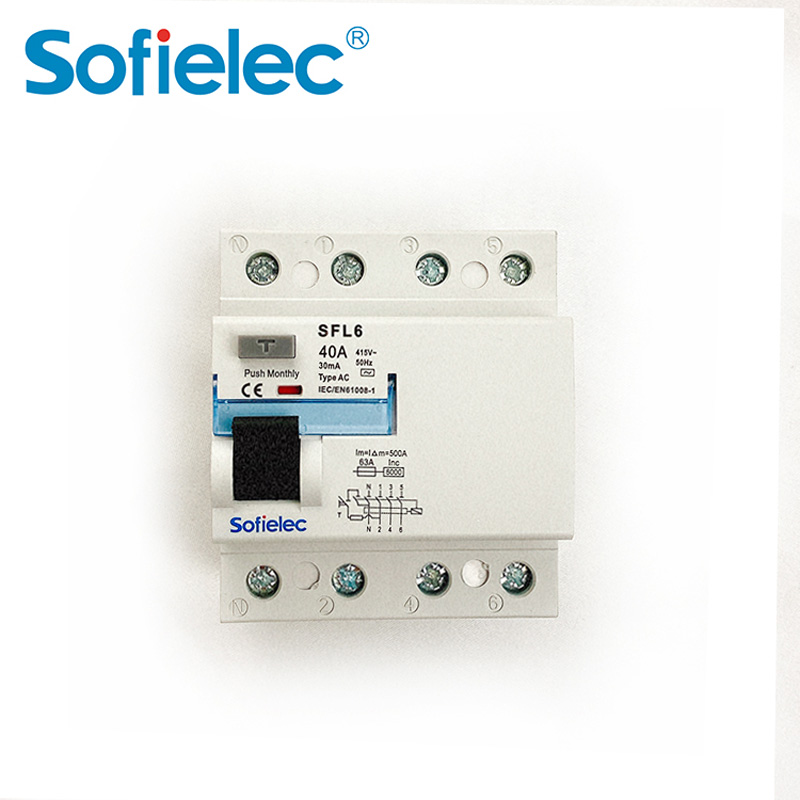

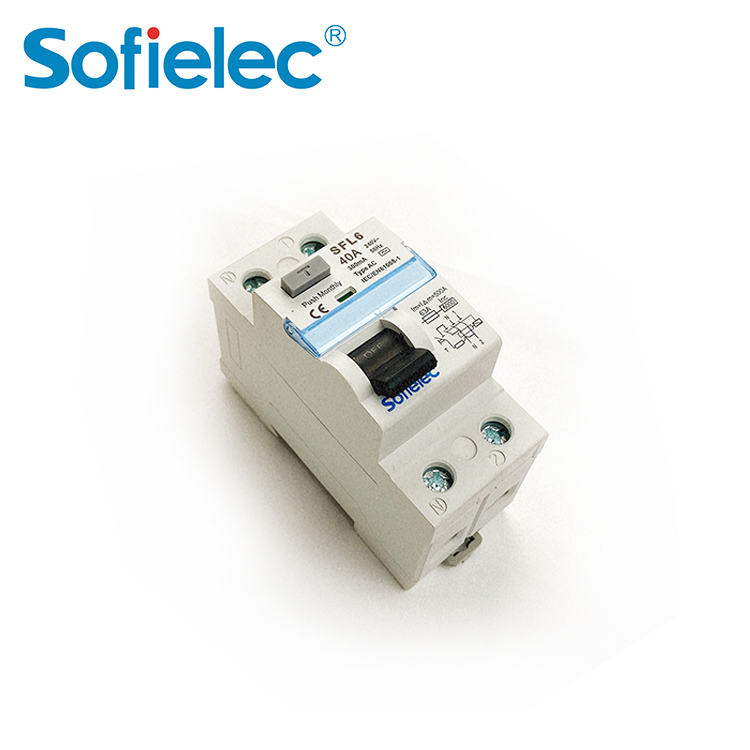

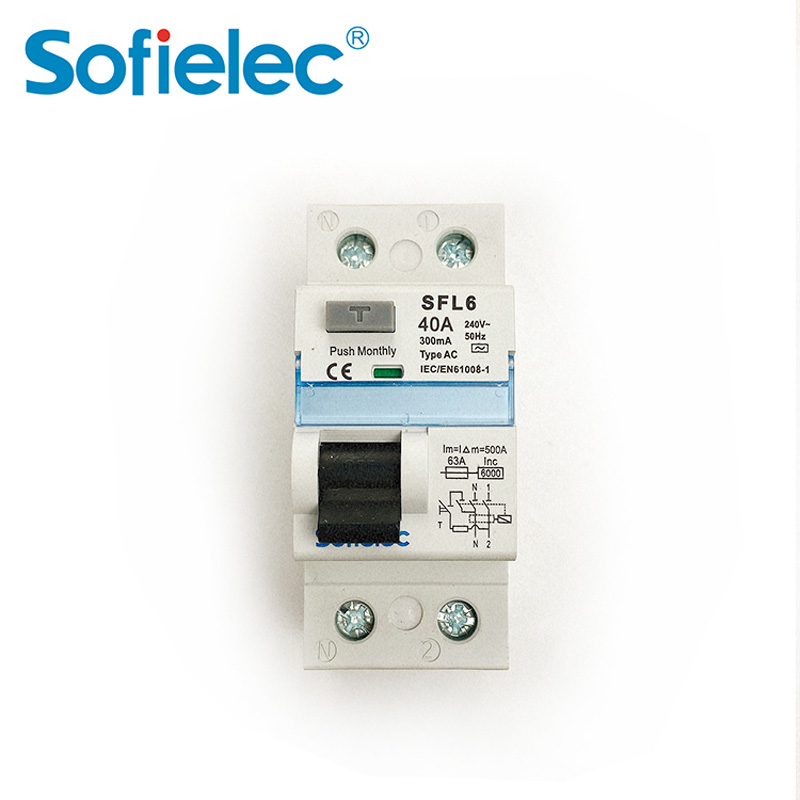

El RCCB 40A/80A es un disyuntor de corriente residual bipolar diseñado para brindar protección contra descargas eléctricas y fallas a tierra en aplicaciones residenciales y comerciales.
Este interruptor diferencial tiene una corriente nominal de 80 A y un poder de corte de 4,5 kA, lo que significa que soporta corrientes de cortocircuito de hasta 4,5 kA. Está disponible con una corriente residual nominal de funcionamiento (I△n) de 30 mA o 300 mA.
El diseño bipolar de este interruptor diferencial permite la desconexión de los conductores de fase y neutro en caso de fallo, garantizando así la máxima protección contra riesgos eléctricos. El interruptor diferencial también proporciona funciones de aislamiento para proteger al personal de mantenimiento del contacto accidental con componentes en tensión.
Este interruptor diferencial es compatible con circuitos de 40 A, lo que ofrece flexibilidad de instalación. Su diseño compacto y ergonómico facilita su instalación y manejo. Cuenta con terminales de conexión con protección para los dedos para garantizar la seguridad durante la instalación y el uso.
El interruptor diferencial bipolar es una solución fiable y segura para la protección contra riesgos eléctricos en aplicaciones residenciales y comerciales. Sus homologaciones CE, CB y NF garantizan su calidad y seguridad.

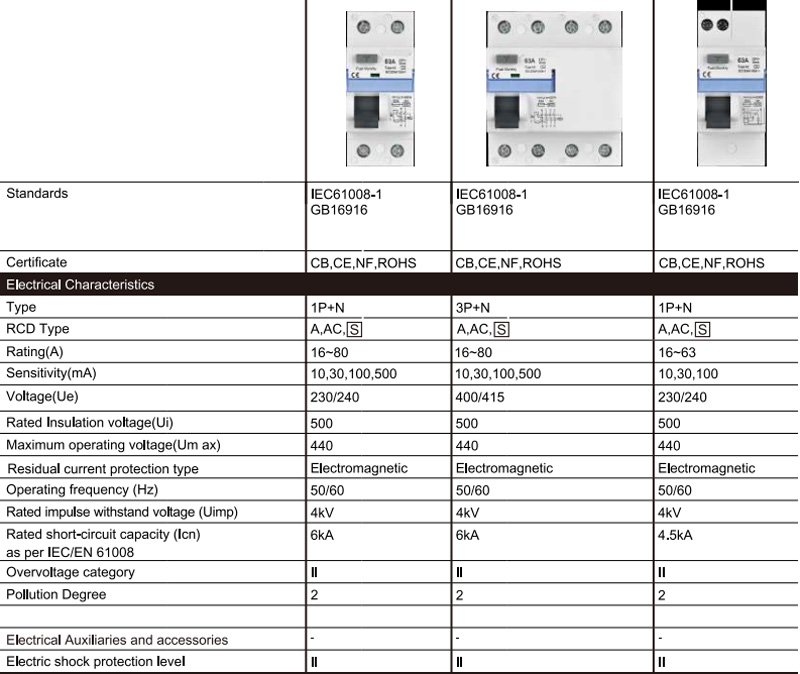

| Categorías | Interruptor diferencial bipolar 40A/80A con homologación CE CB NF |
| Modelo | SFL6 |
| Polo No | 2, 4 |
| Tensión nominal | CA 230/400 V |
| Corriente nominal (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80A |
| Frecuencia nominal | 50/60 Hz |
| Certificado | CB CE NF ROHS |
| Estándar | IEC60008-1 |

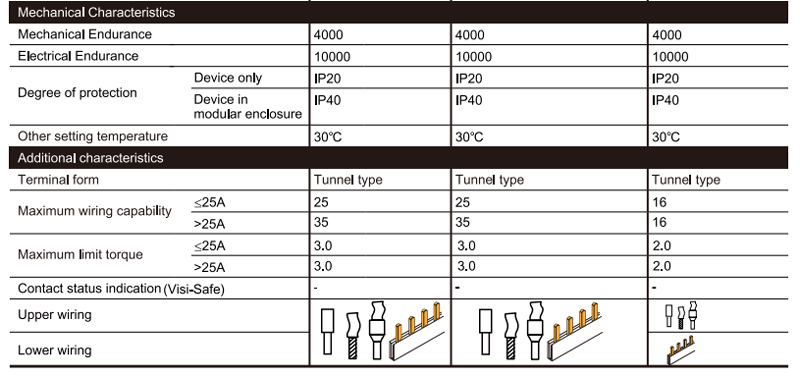

| Vida mecánica | 2000 veces |
Datos técnicos de interruptor diferencial bipolar 40A/80A
l Polo n.°: 2,4 |
l Tensión nominal: CA 230/400 V |
l Corriente nominal (A): 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
l Curva de disparo: B, C, D |
l Alta capacidad de ruptura de cortocircuito (Icn): 6kA |
l Capacidad nominal de interrupción del cortocircuito en servicio (Ics): 7,5 kA |
l Frecuencia nominal: 50/60Hz |
l Clase de limitación energética: 3 |
l Tensión nominal soportada al impulso: 4 kV |
l Resistencia electromecánica: 10000 |
l Indicación de la posición del contacto |
l Terminal de conexión:Terminal de tornillo |
l Capacidad de conexión: Conductor rígido hasta 25 mm² |
l Altura de conexión del terminal: 19 mm |
l Par de apriete: 2,0 Nm |
l Instalación: En carril DIN simétrico |
El RCCB 40A/80A (disyuntor de corriente residual) es un disyuntor bipolar o tetrapolar diseñado para brindar protección contra descargas eléctricas y fallas a tierra en aplicaciones residenciales y comerciales.
Este interruptor diferencial tiene una tensión nominal de 230/400 V CA y está disponible con corrientes nominales de 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A y 80 A. Es apto para sistemas de frecuencia de 50/60 Hz.
El interruptor diferencial SFL6 cuenta con las certificaciones CE, CB, NF y ROHS, lo que indica que ha sido probado y certificado para cumplir con las normas de seguridad europeas. Cumple con la norma IEC60008-1.
El interruptor diferencial está diseñado con una vida útil mecánica de 2000 veces, lo que significa que puede soportar operaciones repetidas a lo largo de su vida útil. Su diseño bipolar o tetrapolar permite la desconexión de los conductores de fase y neutro en caso de fallo, garantizando así la máxima protección contra riesgos eléctricos. El interruptor diferencial también cuenta con funciones de aislamiento para proteger al personal de mantenimiento del contacto accidental con componentes activos.
El interruptor diferencial bipolar de 40 A/80 A está equipado con terminales de conexión con protección para los dedos para garantizar la seguridad durante la instalación y el uso. Su diseño compacto y ergonómico facilita su instalación y manejo.
