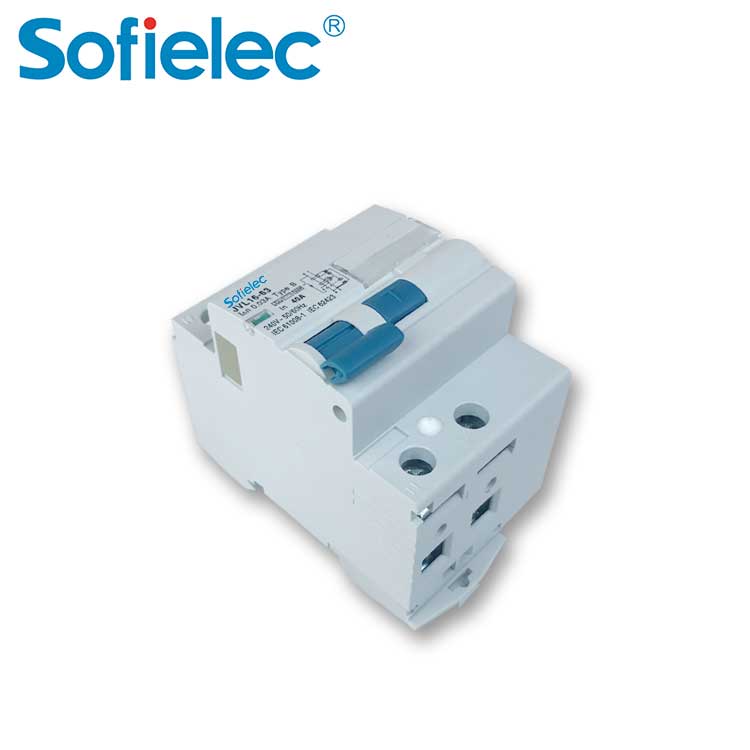

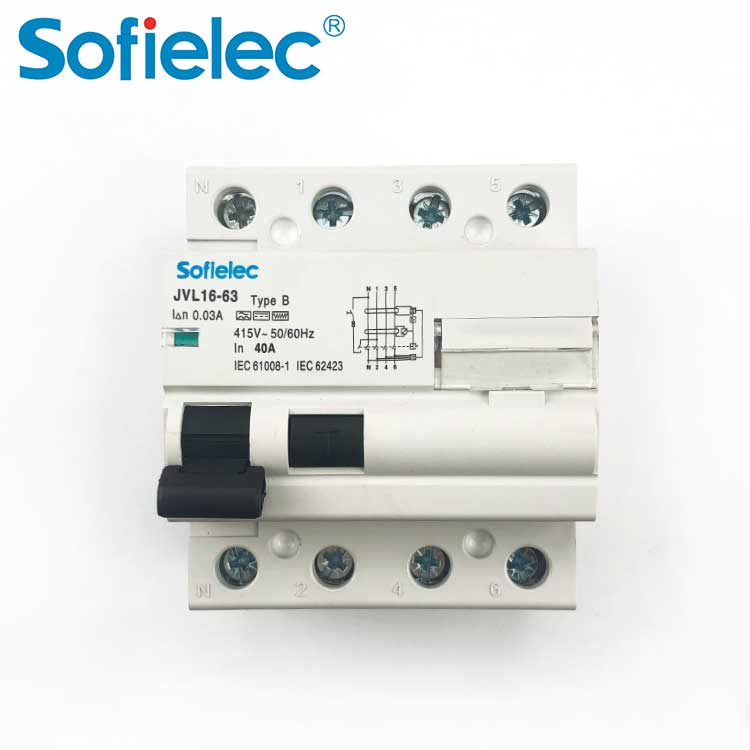

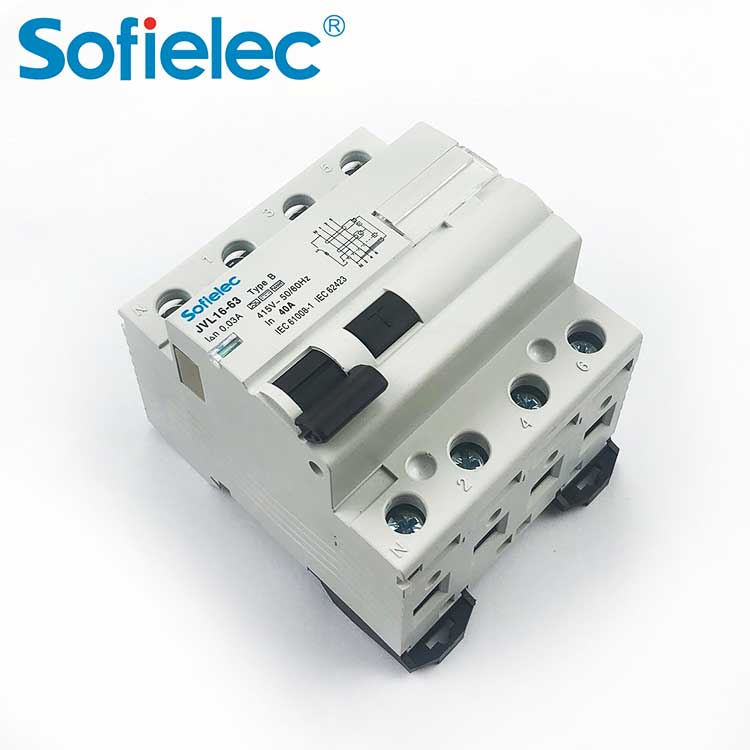

RCD (Dispositivo de Corriente Residual) Tipo B para aplicaciones de vehículos eléctricos (VE) y fotovoltaicos (FV). Con las siguientes especificaciones: capacidad de corte de 10 kA, 4 polos (4P), corriente nominal de 63 A, este tipo de RCD está diseñado para la carga de vehículos eléctricos y sistemas fotovoltaicos y proporciona protección contra corrientes de fuga y de falla. Esto es importante para garantizar la seguridad de las instalaciones eléctricas y sus equipos conectados.
Datos técnicos del RCD tipo B para aplicaciones EV y PV 4P 63A
| Capacidad nominal del segmento operativo | 10En A |
| TIPO | Electromagnético auxiliar |
| Características de la corriente residual | B |
| Polo No | 1p+n,3p+n |
| Corriente nominal (A) | 25, 40, 63 |
| Tensión nominal | 230(240)1400(415) |
| Frecuencia nominal | 50/60 Hz |
| Altura de conexión | 19 mm |
| La vida en mecatrónica | 4000 ciclos |
| Par de apriete | 2,0 Nm |
| Clasificación del gabinete | IP20 |
Características del RCD tipo B para aplicaciones EV y PV 4P 63A
Aspecto elegante; la tapa y el asa en forma de arco facilitan su manejo. Ventana indicadora de la posición de los contactos.
Cubierta transparente diseñada para llevar etiqueta.
En caso de sobrecarga del circuito protegido, la palanca del RCBO se dispara y permanece en posición central, lo que permite una rápida solución de la línea defectuosa. La palanca no puede permanecer en esta posición al operarse manualmente.
El mango RCBO se puede bloquear en la posición “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto.
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
Alta capacidad de cortocircuito
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Indicación de la posición del contacto
Proporciona protección contra sobretensión.
Dimensiones generales y de instalación de RCD tipo B para aplicaciones EV y PV 4P 63A
Diagrama de cableado de RCD tipo B para vehículos eléctricos y fotovoltaicos
RCD tipo B para aplicaciones EV, PV 4P 63A Video
RCD tipo B para vehículos eléctricos y fotovoltaicos
Construcción y características
