Disyuntor de fuga eléctrica sin protección contra sobrecorriente JVL7-63

El disyuntor de fugas es un tipo de disyuntor que se utiliza para proteger el sistema eléctrico y los equipos contra fugas eléctricas y cortocircuitos. Abre automáticamente el circuito cuando se produce un cortocircuito o una corriente excesiva, protegiendo eficazmente el sistema eléctrico y los equipos contra daños.

Parámetros técnicos del disyuntor de fuga eléctrica

■Normas ejecutivas: IEC61008, GB/T16916.1

■Tipo: Tipo electromagnético

■Características de corriente de funcionamiento residual: A, CA, S

■Número de polos: 1P+N, 3P+N (N a la izquierda y N a la derecha)

■Corriente nominal: 25, 32, 40, 63 A

■Tensión nominal: CA 240/415

■Frecuencia nominal: 50/60 Hz

■Corriente de funcionamiento residual nominal (I △ n) A: 0,03, 0,1, 0,3

■Corriente residual no operativa nominal: 0,5I △ n~I △ n

■Altura del cableado: 19 mm

■Vida útil mecánica y eléctrica: 4000 veces

■Área de sección transversal del cableado del terminal: 25 mm² y cables inferiores

■Terminales de cableado: terminales de tornillo

■Método de cableado: método de cableado tipo columna

■Par de apriete: 2 N. m

■Capacidad de corte nominal: 6000 A

Instalación de disyuntor de fuga eléctrica

■Instalación de riel guía de 35,5 mm

■Instalación vertical

■Nivel de protección de la carcasa: IP20

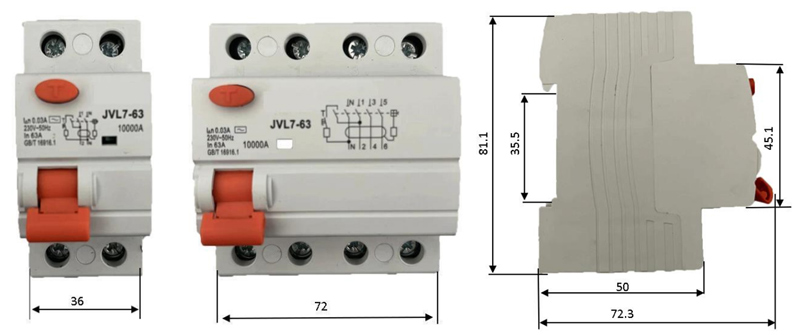

Disyuntor de fuga eléctrica Aspecto y dimensiones de instalación
