Protector contra sobretensiones de 20KA/30KA/40KA/60KA XZ1-SPD40/60

Protector contra sobretensiones 20KA/30KA/40KA/60KA XZ1-SPD40/60 Descripción general del producto

El protector contra sobretensiones XZ1-SPD40/60 de 20KA/30KA/40KA/60KA se instala generalmente en el gabinete de distribución principal de baja tensión de entrada para proteger equipos de suministro de energía de tercer y cuarto nivel. Se utiliza a menudo en equipos de distribución de energía, como cajas de terminales, cajas de control de equipos grandes, UPS de gabinetes frontales para equipos importantes, cámaras, etc., que son vulnerables a los rayos. Se utiliza en la construcción industrial y civil de cajas de distribución, centros de cómputo, salas de telecomunicaciones, salas de control de ascensores, salas de televisión por cable, centrales de bomberos, villas, cajas de distribución residenciales, etc.

El SPD cuenta con un seccionador integrado. Cuando falla por sobrecalentamiento o avería, el seccionador lo desconecta automáticamente de la red eléctrica y emite una señal. La ventana visual se muestra en verde cuando el SPD funciona con normalidad y en rojo cuando se desconecta.

El dispositivo de protección se instalará al final de la línea ascendente (conectado directamente a la línea descendente del cable de entrada) necesario para proteger el equipo del cliente, conectando el cable exterior (L) o el cable neutro (N) al dispositivo de puesta a tierra del equipo. Se instala en la unión de LPZOB/LPZ1 y LPZ2 con un riel guía estándar de 35 mm y un cable multifilar de cobre de 2,5-35 mm.

Cada polo frontal del protector contra sobretensiones SPD debe estar conectado en serie con un protector contra sobretensiones o fusible de la serie XZSCB.

El protector contra sobretensiones XZ1-SPD40/60 de 20 KA/30 KA/40 KA/60 KA es adecuado para la distribución de energía CA de baja tensión de 50/60 Hz, 230/400 V e inferiores. IT, TT, TN-C, TN-S, TN-CS y otros sistemas de suministro de energía pueden conectarse en paralelo a la línea eléctrica para obtener el mismo potencial en caso de impacto de rayo. Se utiliza principalmente para proteger las instalaciones eléctricas de baja tensión de clientes contra sobretensiones causadas por descargas atmosféricas (p. ej., rayos indirectos) u otras sobretensiones instantáneas operativas. Como dispositivo limitador de tensión individual. Productos conformes con las normas GB1 8802.1, GB50057 e IEC/EN61643-11.

Parámetros técnicos principales del protector contra sobretensiones XZ1-SPD40/60 de 20 KA, 30 KA, 40 KA y 60 KA

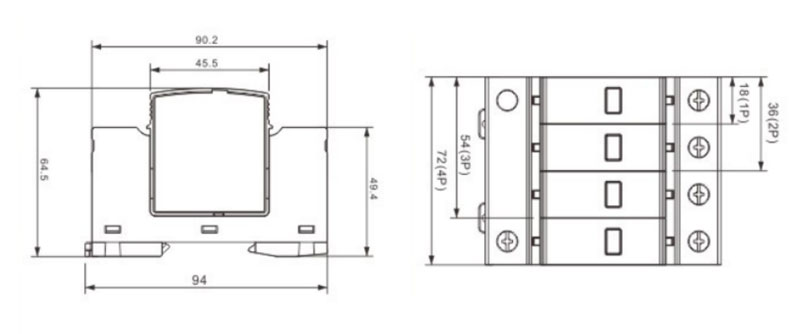

Protector contra sobretensiones 20KA/30KA/40KA/60KA XZ1-SPD40/60 Dimensiones generales

Un protector contra sobretensiones con capacidades de 20 KA, 30 KA, 40 KA y 60 KA se refiere a la capacidad de corriente de sobretensión del dispositivo. KA significa kiloamperios, que mide la corriente de sobretensión máxima que el protector puede manejar antes de fallar o volverse ineficaz.

Por ejemplo, un protector contra sobretensiones con una clasificación de 20 KA puede soportar una corriente de sobretensión de hasta 20 000 amperios, mientras que un protector contra sobretensiones de 60 KA puede soportar una corriente de sobretensión de hasta 60 000 amperios.

Cuanto mayor sea la clasificación KA, mayor será la potencia del protector contra sobretensiones para manejar sobretensiones más intensas. Esto lo hace ideal para proteger equipos electrónicos sensibles, como computadoras, televisores y otros dispositivos, de daños causados por sobretensiones.

Al elegir un protector contra sobretensiones, es importante tener en cuenta los requisitos eléctricos específicos del equipo que se va a proteger y seleccionar un protector contra sobretensiones con una clasificación KA que pueda manejar adecuadamente posibles sobretensiones en el sistema eléctrico.
