Dispositivo de protección contra sobretensiones de 20 KA/40 KA Protector contra sobretensiones de 80 KA Descripción general del producto
El protector contra sobretensiones de 20KA/40KA/80KA es adecuado para la distribución de energía CA de baja tensión (50/60 Hz, 230/400 V e inferior). Los sistemas de suministro de energía IT, TT, TN-C, TN-S, TN-CS y otros pueden conectarse en paralelo a la línea eléctrica para garantizar la igualdad de potencial en caso de impacto de rayos. El protector contra sobretensiones de 80KA se utiliza principalmente para proteger las instalaciones eléctricas de baja tensión de clientes contra sobretensiones causadas por descargas atmosféricas (p. ej., rayos indirectos) u otras sobretensiones instantáneas operativas. Como dispositivo limitador de tensión único. Productos conformes a las normas GB 18802.1, GB50057 e IEC/EN61643-11.
El SPD cuenta con un seccionador integrado. Cuando falla por sobrecalentamiento o avería, el seccionador lo desconecta automáticamente de la red eléctrica y emite una señal. La ventana visual se muestra en verde cuando el SPD funciona con normalidad y en rojo cuando se desconecta.
El dispositivo de protección contra sobretensiones de 20 KA se debe instalar al final de la línea ascendente (conectada inmediatamente a la línea descendente del cable de entrada) necesaria para proteger el equipo del cliente, conectando el cable externo (L) o el cable neutro (N) al dispositivo de conexión a tierra del equipo del cliente. El SPD tipo 2 de 20 KA se instala en la unión de LPZOB/LPZ1 y LPZ2 con un riel guía estándar de 35 mm y un cable multifilar de cobre de 2,5-35 mm.
Cada polo frontal del protector contra sobretensiones SPD debe estar conectado en serie con un protector contra sobretensiones o fusible de la serie XZSCB.
Dispositivo de protección contra sobretensiones de 40 KA (protector contra sobretensiones de 40 KA) instalado en la línea del gabinete de distribución principal de bajo voltaje, utilizado para la protección del equipo de suministro de energía secundario, utilizado en el piso de gabinetes de distribución vulnerables a rayos, ascensores, control de incendios, equipos de red, como en el centro de la caja de distribución del edificio civil, computadora, sala de equipos de telecomunicaciones, ascensor, sala de control del centro de control de incendios, sala de televisión por cable, villa, caja de distribución de residentes del pueblo, etc.
Parámetros técnicos principales del protector contra sobretensiones de 20KA/40KA/80KA
| Presupuesto | XZ-SPD80 | XZ-SPD65(60) | XZ-SPD40 | XZ-SPD20 | XZ-SPD10 | |||||||||||||||||||
| El número de | 1P, 2P, 3P, 4P | |||||||||||||||||||||||
| En (8/20μs) Corriente de descarga nominal | 40 kA | 30 kA | 20 kA | 10 kA | 5kA | |||||||||||||||||||
| lmáx(8/20μs) Corriente máxima de descarga | 80 kA | 60(60)kA | 40 kA | 20 kA | 10 kA | |||||||||||||||||||
| Uc(VAC) Voltaje máximo de funcionamiento continuo | 320 | 385 | 420 | 275 | 320 | 385 | 385 | 420 | 36 | 150 | 275 | 320 | 385 | 440 | 750 | 1000 | 275 | 320 | 385 | 420 | 275 | 320 | 385 | 420 |
| Uc(kV) Nivel de protección de voltaje | 2.0 | 2.2 | 2.5 | 1.6 | 1.8 | 1.8 | 2.0 | 2.2 | 0.5 | 1.0 | 1.5 | 1.6 | 1.8 | 2.0 | 3 | 3.5 | 1.2 | 1.4 | 1.5 | 1.8 | 1.0 | 1.2 | 1.3 | 1.6 |
| (ns) Tiempo de respuesta | <25 | |||||||||||||||||||||||
| Grado de protección | IP20 | |||||||||||||||||||||||
| El indicador de filtración | El verde es normal, el rojo no es efectivo. | |||||||||||||||||||||||
| Prueba de casificación | Clase II | |||||||||||||||||||||||
| Temperatura límite ambiente TU | -40℃~80℃ | |||||||||||||||||||||||
| Dispositivo de protección frontal contra sobrecorriente | XZSCB-80 | XZSCB-60(65) | XZSCB: nivel T2 | |||||||||||||||||||||
| Tipo de instalación | Se utiliza un riel guía estándar de 35 mm para la nalalación. | |||||||||||||||||||||||
| (mm²) Área de la sección transversal de la línea de potencia inducida | Cable flexible multinúcleo de 2,5-35 mm² | |||||||||||||||||||||||
| Nota | Se puede agregar una función de señal remota y se puede personalizar otro voltaje de trabajo continuo máximo uC. | |||||||||||||||||||||||

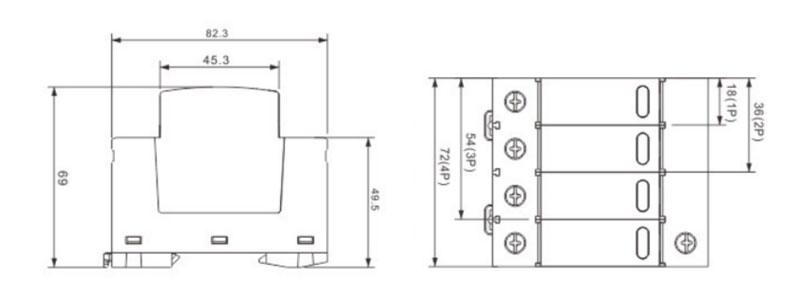

Dimensiones generales del protector contra sobretensiones de 20KA/40KA/80KA
