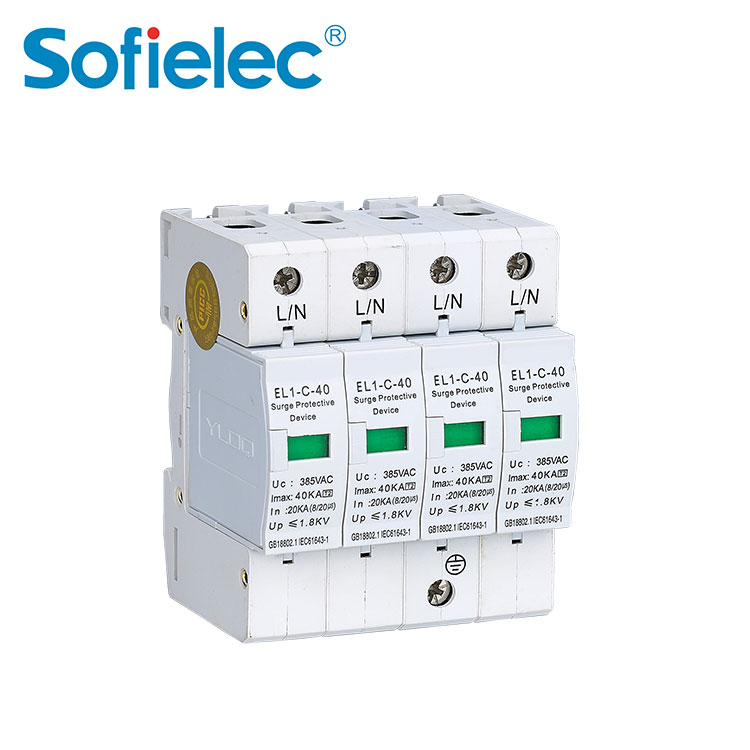

El protector contra sobretensiones doméstico SPD EL1-C-40 de nivel 2 4P puede reducir el tiempo de inactividad y los costos de reparación. Sin protectores contra sobretensiones, las sobretensiones repentinas en el sistema eléctrico pueden causar daños en los equipos, requiriendo reparación o reemplazo.
| Categorías | Dispositivo de protección contra sobretensiones SPD |
| Modelo | EL1-C-40 |
| Parámetros | EL1-C-40 |
| Tensión máxima de funcionamiento continuo Uc(V~) | 420 V 385 V 275 V |
| Nivel de protección de voltaje UP(KA) | ≤1,8 ≤1,5 ≤1,2 |
| Corriente de descarga máxima (8/20us)(KÄ) | 40 |
| Corriente de descarga nominal 820usJ (KA) | 20 |
| Tiempo de respuesta (ns) | <25 |
| Grado de protección IP | IP20. |
| Área seccional de los cables de entrada (mm²) | 6~25 |
| Área transversal del cable de tierra (mm²) | 6~35 |
| Selección del tipo de fusible o disyuntor (A) | 25 A 32 A |
PARÁMETROS TÉCNICOS PRINCIPALES DEL PROTECTOR CONTRA SOBRETENSIONES 4P NIVEL 2 SPD EL1-C-40
| Parámetros | Modelo | |||||
| EL1-C-40 | ||||||
| Tensión máxima de funcionamiento continuo Uc(V~) | 420 V | 385 V | 275 V | |||
| Nivel de protección de voltajeUP(KA) | ≤1,8 | ≤1,5 | ≤1,2 | |||
| Corriente máxima de descarga (8/20us) (KA) | 40 | |||||
| Corriente de descarga nominal (8/20us) (KA) | 20 | |||||
| Tiempo de respuesta (ns) | <25 | |||||
| Grado de protección IP | IP20 | |||||
| Área seccional de los cables de entrada (mm²) | 6~25 | |||||
| Área transversal del cable de tierra (mm²) | 16~35 | |||||
| Selección del tipo de fusible o disyuntor (A) | 25A, 32A | |||||
| Ambiente de trabajo (℃) | -40℃~+85℃ | |||||
| Indicación remota de defectos | Fallo de envejecimiento: verde normal, rojo fallo | |||||
| Solicitud | Protección de segundo nivel de línea entrante | |||||
| Observación | Se puede personalizar otro voltaje máximo de trabajo continuo Uc | |||||

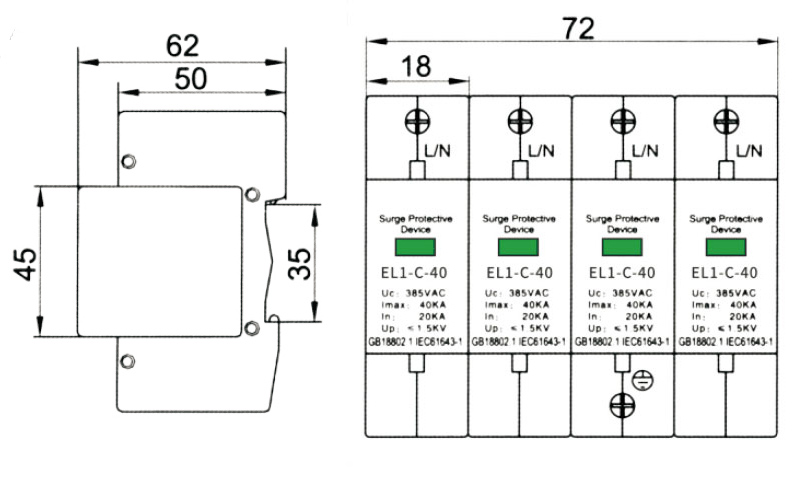

Protector contra sobretensiones de nivel 2 4P SPD EL1-C-40 FORMA TAMAÑO
Protector contra sobretensiones de nivel 2 4P SPD EL1-C-40 Vídeo
DESCRIPCIÓN DE LOS PRODUCTOS
Los dispositivos de protección contra sobretensiones (SPD) están diseñados para proteger los sistemas y equipos eléctricos contra sobretensiones limitando los voltajes transitorios y desviando las corrientes de sobretensión.
Las sobretensiones pueden provenir de fuentes externas, principalmente de rayos, o internamente de la conmutación de cargas eléctricas. Las fuentes de estas sobretensiones internas (que representan el 65 % de todos los transitorios) pueden incluir el encendido y apagado de cargas, el funcionamiento de relés o interruptores, sistemas de calefacción, motores y equipos de oficina.
Sin una protección contra sobretensiones SPD adecuada, los eventos transitorios pueden dañar los equipos electrónicos y provocar costosos riesgos de tiempo de inactividad.
Palabras clave: Protector contra sobretensiones 4P, Protector contra sobretensiones doméstico, Protector contra sobretensiones de nivel 2, Nivel SPD
