Dispositivo de protección contra sobretensiones de 5KA/10KA/20KA

Descripción general del producto del dispositivo de protección contra sobretensiones 5KA/10KA/20KA

La función de un dispositivo de protección contra sobretensiones de 5KA/10KA/20KA es la siguiente: ante una sobretensión o sobrecorriente transitoria en el circuito (como un rayo, un error de funcionamiento, etc.), puede apagar rápidamente el dispositivo de conmutación o fundir el fusible para cortar el suministro eléctrico; o puede proteger automáticamente el dispositivo protegido. La tensión y la frecuencia del circuito se normalizan dentro de un rango limitado, evitando así daños a los equipos eléctricos o la afectación del funcionamiento normal del sistema.

Dispositivo de protección contra sobretensiones 5KA/10KA/20KA Parámetros técnicos principales

El protector contra sobretensiones de la serie XZ1-SPD10、20 es adecuado para la distribución de energía CA de baja tensión (50/60 Hz, 230/400 V e inferiores, IT, TT, TN-C, TN-S, TN-CS, etc.). Los sistemas de suministro de energía se pueden conectar en paralelo a la línea eléctrica para obtener el mismo potencial en caso de impacto de un rayo. Se utiliza principalmente para proteger las instalaciones eléctricas de baja tensión de clientes contra sobretensiones causadas por descargas atmosféricas (p. ej., rayos indirectos) u otras sobretensiones instantáneas operativas. Puede sobrepasar la línea eléctrica, el límite de sobretensión instantánea de la línea de transmisión de señales en el equipo o sistema que puede soportar el rango de tensión, o la descarga de fuertes corrientes de rayo a tierra, para proteger el equipo o sistema protegido de impactos y daños. Como dispositivo limitador de tensión único. Productos conformes con las normas GB18802.1, GB50057 e IEC/EN61643-11.

El SPD cuenta con un seccionador integrado. Cuando falla por sobrecalentamiento o avería, el seccionador lo desconecta automáticamente de la red eléctrica y emite una señal. La ventana visual se muestra en verde cuando el SPD funciona con normalidad y en rojo cuando se desconecta.

El dispositivo de protección se instalará al final de la línea ascendente (conectado directamente a la línea descendente del cable de entrada) necesario para proteger el equipo del cliente, conectando el cable exterior (L) o el cable neutro (N) al dispositivo de puesta a tierra del equipo S del cliente. Se instala en la unión de LPZ1/LPZ2 y LPZ3 con un riel guía estándar de 35 mm y un cable multifilar de cobre de 2,5 a 35 mm.

Cada polo frontal del protector contra sobretensiones SPD debe estar conectado en serie con un protector contra sobretensiones o fusible de la serie XZSCB.

Se suele instalar en la entrada del armario de distribución principal de baja tensión para proteger equipos de alimentación de tercer y cuarto nivel. Se utiliza a menudo en equipos de distribución eléctrica, como cajas de terminales, cajas de control de equipos grandes, UPS de armarios frontales de equipos importantes, cámaras, etc., que son vulnerables a los rayos. Se utiliza en la construcción industrial y civil de cajas de distribución, centros de cómputo, salas de telecomunicaciones, salas de control de ascensores, salas de televisión por cable, centrales de bomberos, villas, cajas de distribución residenciales, etc.

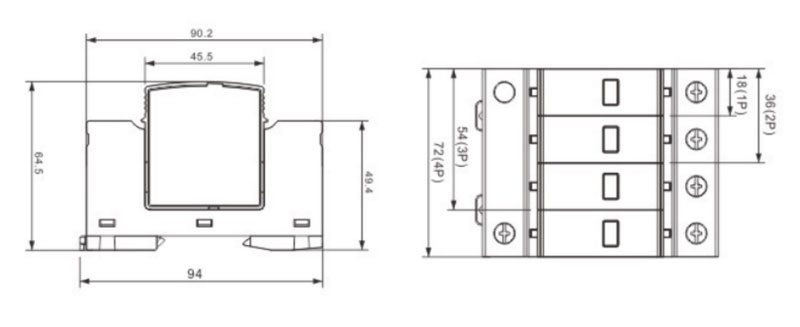

Dispositivo de protección contra sobretensiones 5KA/10KA/20KA Dimensiones generales
