Descripción general del producto del dispositivo de protección contra sobretensiones de bajo voltaje de CA
Cada polo frontal del protector contra sobretensiones SPD debe estar conectado en serie con un protector contra sobretensiones o fusible de la serie XZSCB.
El SPD cuenta con un seccionador integrado. Cuando falla por sobrecalentamiento o avería, el seccionador lo desconecta automáticamente de la red eléctrica y emite una señal. La ventana visual se muestra en verde cuando el SPD funciona con normalidad y en rojo cuando se desconecta.
Dispositivo de protección contra sobretensiones de bajo voltaje de CA Parámetros técnicos principales
| Presupuesto | XZ1-SPD80 | XZ1-SPD100 | ||||
| El número de | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |||||
| En (8/20 μs) Corriente de descarga nominal | 40 kA | 60 kA | ||||
| 1 pico (10/350 μs) La corriente pico | 80 kA | 100 kA | ||||
| Uc(VAC) Voltaje máximo de funcionamiento continuo | 275 | 385 | 420 | 275 | 385 | 420 |
| Uc(kV) Nivel de protección de voltaje | 1.8 | 2.2 | 2.5 | 2.0 | 2.5 | 2.8 |
| (ns)Tiempo de respuesta | <25 | |||||
| Grado de protección | IP20 | |||||
| El indicador de fallo | El verde es normal, el rojo es ineficaz. | |||||
| Clasificación de pruebas | Clase II | |||||
| Temperatura límite ambiental TU | -40℃~80℃ | |||||
| Dispositivo de protección frontal contra sobrecorriente | XZSCB-80 | XZSCB-100 | ||||
| Tipo de instalación | Para la instalación se utiliza un riel guía estándar de 35 mm. | |||||
| ( mm² ) Área de la sección transversal de la línea eléctrica inducida | Cable flexible multinúcleo de 16-35 mm² | |||||
| Nota | Se puede agregar una función de señal remota y se puede personalizar otro voltaje de trabajo continuo máximo uC. | |||||

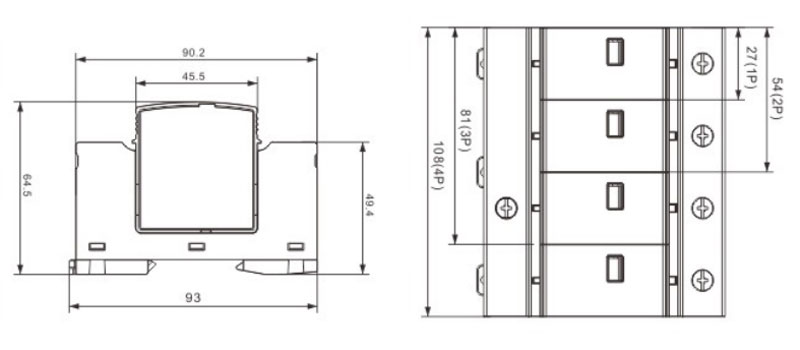

Dispositivo de protección contra sobretensiones de bajo voltaje de alimentación de CA Dimensiones generales
El dispositivo de protección se instalará al final de la línea ascendente (conectado directamente a la línea descendente del cable de entrada) necesaria para proteger el equipo del cliente, conectando el cable exterior (L) o el cable neutro (N) al dispositivo de puesta a tierra del equipo. Se instala en la unión de las zonas LPZOA y LPZ1, con un riel guía estándar de 35 mm y una conexión multicable de cobre de 16-35 mm².
El protector contra sobretensiones XZ1-SPD80, serie 100, es apto para sistemas de distribución de CA de baja tensión de 50/60 Hz, 230/400 V e inferiores. Los sistemas IT, TT, TN-C, TN-S, TN-CS y otros sistemas de alimentación pueden conectarse en paralelo a la línea eléctrica para garantizar la igualdad de potencial en caso de impacto de rayos. Se utiliza principalmente para proteger instalaciones eléctricas de baja tensión de clientes contra sobretensiones causadas por descargas atmosféricas (p. ej., rayos indirectos) u otras sobretensiones instantáneas operativas. Funciona como un único dispositivo limitador de tensión. Los productos cumplen con las normas GB18802.1, GB50057 e IEC61643-1.
Generalmente se instala en la línea del gabinete de distribución principal de bajo voltaje, se utiliza para la protección del equipo de energía primaria, a menudo se utiliza en gabinetes de distribución de energía al aire libre vulnerables a rayos, los gabinetes de distribución de energía y el irfpa interior tienen que calificar el techo del equipo de distribución de energía, adecuado para la construcción civil, eléctrica, comunicaciones, tráfico por carretera, como la industria petroquímica de protección de equipos de energía.
Palabras clave : Protector contra sobretensiones de bajo voltaje, Protector contra sobretensiones de bajo voltaje, Dispositivo de protección contra sobretensiones de bajo voltaje, Dispositivo de protección contra sobretensiones de CA, Dispositivo de protección contra sobretensiones de CA, Protector contra sobretensiones de CA
