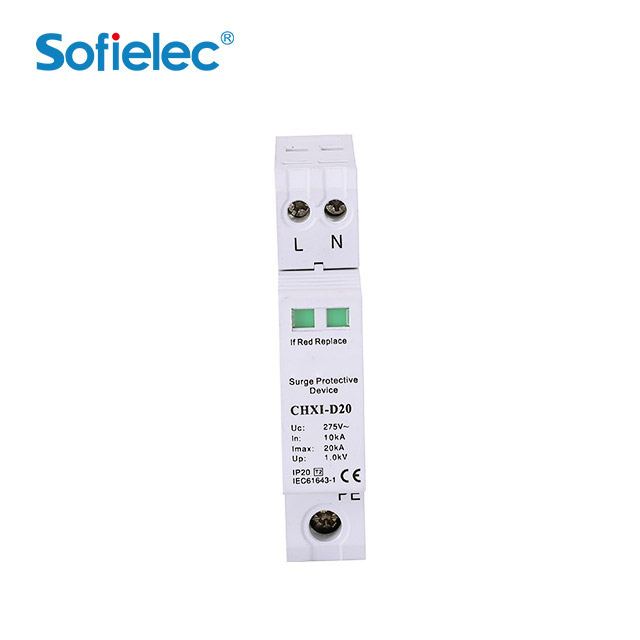

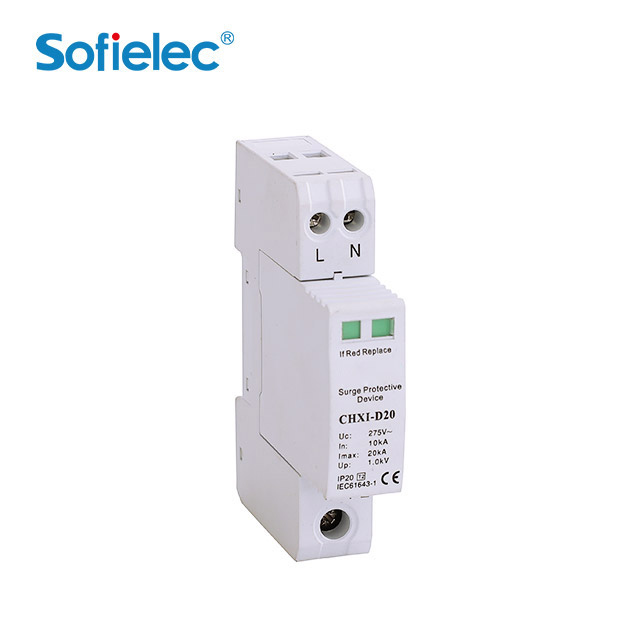

Aplicaciones del dispositivo de protección contra sobretensiones SPD blanco CHXI-D20
El CHXI SPD tiene un nivel de protección de voltaje confiable y una característica segura de sobrecarga, fuerte capacidad de corriente de descarga y se aplica a la protección contra rayos del sistema de distribución de bajo voltaje de CA.
Tensión nominal de CA del sistema Uo(M) | 220 (1N50Hz) 380 (3N50Hz) | 220 (1N50Hz) 380~690 (3N50Hz) |
Tensión máxima de funcionamiento continuo Uc (M) | (N-PE 255) 275 320 385 420 | (N-PE 255)275 320 385 420 550 690 750 |
Corriente de descarga nominal In 8/20μs (kA) | 10 | 20 |
Corriente máxima de descarga Imax 8/20 μs (kA) | 20 | 40 |
Nivel de protección de tensión Up (kV) | <1.0 <1.0 <1.2 <1.5 <1.8 | <1.0 <1.2 <1.5 <1.8 <2.0 <2.5 <3.0 <3.5 |
| Combinación | 1+0 2+0 3+0 4+0 1+1 2+1 3+1 | |
| Capacidad de cableado | 4~16 mm² | |
| Indicador local | El verde indica el estado normal y el rojo indica una falla. | |
| Clase de protección IP | IP20 | |
| Material | PA66 | |
| El grado ignífugo exterior | Cumple con 1 Cumple con UL94V-0 | |
Dispositivo de protección contra sobretensiones SPD blanco CHXI-D20 Función
Protector contra sobretensiones limitador de presión tipo T2, diseño de estructura modular. Se pueden combinar muchas piezas para realizar todo tipo de modo protegido. Dispositivo de protección incorporado contra sobrecalentamiento y sobrecorriente. Indicador de falla local, facilita el reemplazo oportuno.
Contacto de alarma, realiza la función de comunicación remota.Diseño de estructura modular, fácil de mantener.
Diseño de guía estándar de 35 mm, instalación conveniente.
Dimensiones del dispositivo de protección contra sobretensiones SPD blanco CHXI-D20

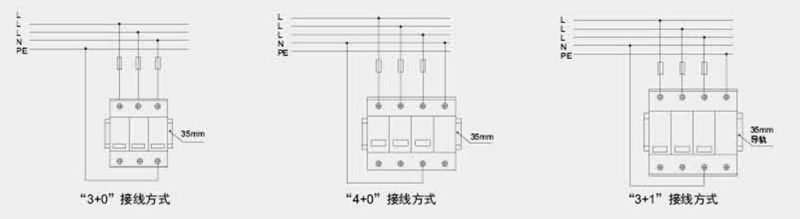

Conexión del dispositivo de protección contra sobretensiones SPD blanco CHXI-D20
Vídeo del dispositivo de protección contra sobretensiones SPD blanco CHXI-D20
