Dispositivo de protección contra sobretensiones de 380 V EL1-D-20 Vídeo
Protector contra sobretensiones amarillo de clase D Dispositivo de protección contra sobretensiones de 380 V EL1-D-20 Ámbito de aplicación
Industria eléctrica : El sistema eléctrico es la principal víctima de los desastres por rayos. Los rayos pueden causar graves consecuencias, como sobrecalentamiento, cortocircuito y explosión de equipos eléctricos, lo que afecta la estabilidad y la seguridad del suministro eléctrico. Por lo tanto, la industria eléctrica necesita instalar protectores contra sobretensiones en ubicaciones clave como subestaciones, salas de distribución, líneas de transmisión y distribución, generadores, etc., para evitar que los rayos dañen el sistema eléctrico. Los protectores contra sobretensiones de tipo interruptor de clase I y II se utilizan generalmente para soportar el impacto de grandes corrientes.
Industria de las comunicaciones : Los equipos de comunicaciones y los sistemas de red son muy sensibles a las sobretensiones. Una vez alcanzados por un rayo u otra interferencia, pueden causar pérdida de datos, interrupción de la comunicación o daños en los equipos. Por lo tanto, la industria de las comunicaciones necesita instalar protectores contra sobretensiones en todos los niveles, incluyendo estaciones base, conmutadores, enrutadores, servidores, equipos terminales, etc. Se suelen utilizar protectores contra sobretensiones combinados de Clase I, II y III para lograr una protección jerárquica.
Industria de la construcción : Los edificios son importantes para la protección contra rayos. Diversos equipos electrónicos en su interior necesitan protección contra rayos y sobretensiones. Por lo tanto, la industria de la construcción necesita instalar protectores contra sobretensiones en diferentes niveles, como cajas de distribución principales, cajas de distribución y equipos terminales, para lograr una protección distribuida. Generalmente, se utilizan protectores contra sobretensiones limitadores de tensión de Clase I, II y III para reducir el nivel de protección.

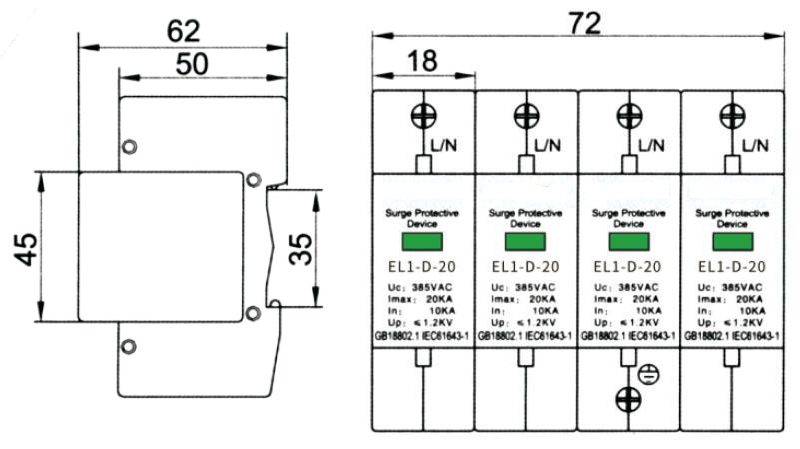

Dispositivo de protección contra sobretensiones de 380 V TAMAÑO
Protector contra sobretensiones amarillo de clase D, dispositivo de protección contra sobretensiones de 380 V EL1-D-20 Fecha
| Categorías | Dispositivo de protección contra sobretensiones SPD |
| Modelo | EL1-D-20 |
| Parámetros | EL1-D-20 |
| Tensión máxima de funcionamiento continuo Uc(V~) | 420 V 385 V 275 V |
| Nivel de protección de voltaje UP(KA) | ≤1,2 ≤1,0 ≤1,0 |
| Corriente de descarga máxima (8/20us)(KÄ) | 10 |
| Corriente de descarga nominal (8/20us) (KA) | 5 |
| Tiempo de respuesta (ns) | <25 |
| Grado de protección IP | IP20. |
| Equipado con fusible frontal o disyuntor | 10 A 16 A |
| Solicitud | Protección de primer nivel de línea entrante |
| Observación | Se puede personalizar otro voltaje máximo de trabajo continuo Uc |

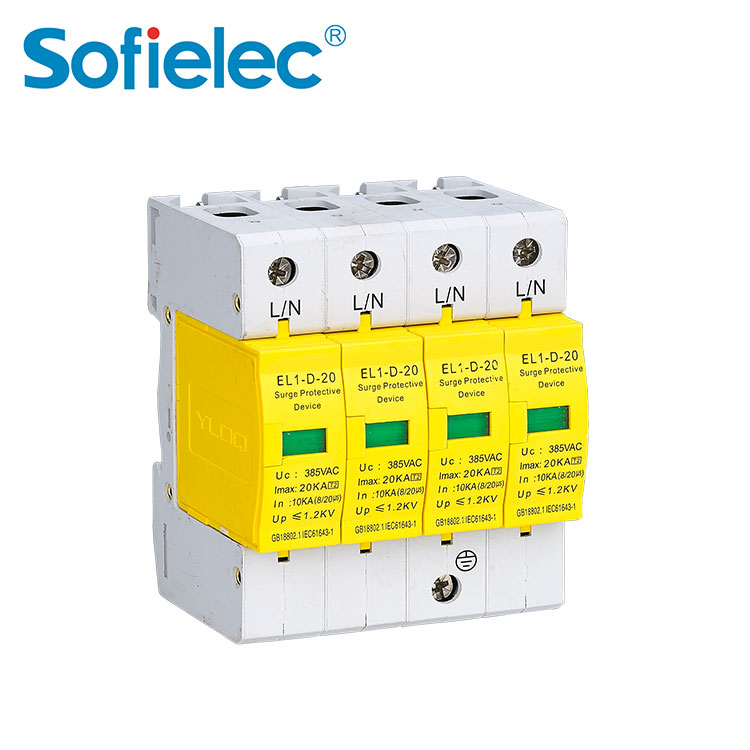

Protector contra sobretensiones amarillo clase D Dispositivo de protección contra sobretensiones de 380 V EL1-D-20 DESCRIPCIÓN DE LOS PRODUCTOS
Son adecuados para CA 50/60 Hz, voltaje nominal 380 V, IT, TT, TN-C, TN-S, TN-C-S y otros sistemas de suministro de energía para proteger contra sobretensiones causadas por voltajes indirectos.
Rayos y descargas eléctricas directas u otras sobretensiones instantáneas. Protectores de sobretensión de clase III según IEC61643-1:1998-02. Protectores de sobretensión de clase D.
El SPD tiene protección de modo común (MC) y modo diferencial (MD). El SPD cumple con GB18802.1 / lEC61643-1.
Protector contra sobretensiones clase D amarillo 380 V Dispositivo de protección contra sobretensiones EL1-D-20 PARÁMETROS TÉCNICOS PRINCIPALES
| Parámetros | Modelo | |||||
| EL1-D-10 | EL1-D-20 | |||||
| Tensión máxima de funcionamiento continuo Uc(V~) | 420 V | 385 V | 275 V | 420 V | 385 V | 275 V |
| Nivel de protección de voltajeUP(KA) | ≤1,5 | ≤1,2 | ≤1.0 | ≤1,2 | ≤1.0 | ≤1.0 |
| Corriente máxima de descarga (8/20us) (KA) | 20 | 10 | ||||
| Corriente de descarga nominal (8/20us) (KA) | 10 | 5 | ||||
| Tiempo de respuesta (ns) | <25 | |||||
| Grado de protección IP | IP20 | |||||
| Área seccional de los cables de entrada (mm²) | 6 | |||||
| Área transversal del cable de tierra (mm²) | 16 | |||||
| Selección del tipo de fusible o disyuntor (A) | 16 A, 20 A | 10 A, 16 A | ||||
| Ambiente de trabajo (℃) | -40℃~+85℃ | |||||
| Indicación remota de defectos | Fallo de envejecimiento: verde normal, rojo fallo | |||||
| Solicitud | Protección de segundo nivel de línea entrante | |||||
| Observación | Se puede personalizar otro voltaje máximo de trabajo continuo Uc | |||||
Palabras clave: Dispositivo de protección contra sobretensiones de 380 V, Protector contra sobretensiones de 380 V, Protector contra sobretensiones amarillo, Protector contra sobretensiones de clase D
