La función de un dispositivo de protección contra sobretensiones EL1-B-80 40KA/80KA 380V para el hogar es limitar la sobretensión instantánea que ingresa a las líneas eléctricas y líneas de transmisión de señales dentro del rango de voltaje que el equipo o sistema puede soportar, o filtrar la poderosa corriente del rayo al suelo para proteger el equipo o sistema protegido contra daños.
Dispositivo de protección contra sobretensiones EL1-B-80 40KA/80KA 380V para datos domésticos
| Categorías | Dispositivo de protección contra sobretensiones SPD |
| Modelo | EL1-B-80 |
| Parámetros | EL1-B-80 |
| Tensión máxima de funcionamiento continuo Uc(V~) | 420 V 385 V 275 V |
| Nivel de protección de voltaje UP(KA) | ≤2,2 ≤2,0 ≤1,8 |
| Corriente de descarga máxima (8/20us)(KÄ) | 80 |
| Corriente de descarga nominal (8/20us) (KA) | 40 |
| Tiempo de respuesta (ns) | <25 |
| Grado de protección IP | IP20. |
| Equipado con fusible frontal o disyuntor | 50 A 63 A |
| Solicitud | Protección de primer nivel de línea entrante |
| Observación | Se puede personalizar otro voltaje máximo de trabajo continuo Uc |

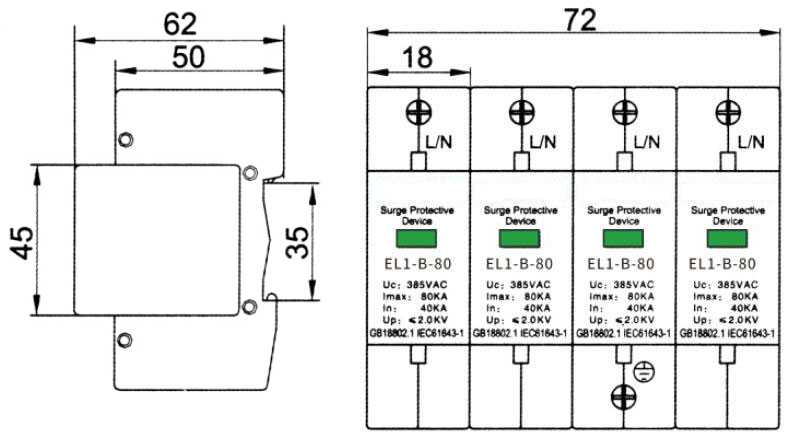

EL1-B-80 Dispositivo de protección contra sobretensiones de 40 KA/80 KA, 380 V, para el hogar. FORMA Y TAMAÑO.
Dispositivo de protección contra sobretensiones EL1-B-80 40KA/80KA 380V para vídeo doméstico
EL1-B-80 40KA/80KA 380V Dispositivo de protección contra sobretensiones para el hogar DESCRIPCIÓN DE LOS PRODUCTOS
Los dispositivos de protección contra sobretensiones de la serie EL1-B (en adelante, SPD) son adecuados para CA 50/60 Hz, tensión nominal 380 V, IT, TT, TN-C, TN-S, TN-C-S y otros sistemas de suministro de energía para proteger contra sobretensiones causadas por rayos indirectos, rayos directos u otras sobretensiones instantáneas. SPD de clase II según la norma IEC 61643-1:1998-02. Protectores contra sobretensiones de clase C.
El SPD tiene protección de modo común (MC) y modo diferencial (MD). El SPD cumple con GB18802.1 / lEC61643-1.
EL1-B-80 40KA/80KA 380V Dispositivo de protección contra sobretensiones para el hogar PARÁMETROS TÉCNICOS PRINCIPALES
| Parámetros | Modelo | |||||
| EL1-D-10 | EL1-D-20 | |||||
| Tensión máxima de funcionamiento continuo Uc(V~) | 420 V | 385 V | 275 V | 420 V | 385 V | 275 V |
| Nivel de protección de voltajeUP(KA) | ≤2,2 | ≤2.0 | ≤1,8 | ≤2,2 | ≤2.0 | ≤1,8 |
| Corriente máxima de descarga (8/20us) (KA) | 80 | |||||
| Corriente de descarga nominal (8/20us) (KA) | 40 | |||||
| Tiempo de respuesta (ns) | <25 | |||||
| Grado de protección IP | IP20 | |||||
| Área transversal del cable de tierra (mm²) | 35 | |||||
| Selección del tipo de fusible o disyuntor (A) | 50A, 63A | |||||
| Ambiente de trabajo (℃) | -40℃~+85℃ | |||||
| Indicación remota de defectos | Fallo de envejecimiento: verde normal, rojo fallo | |||||
| Solicitud | Protección de segundo nivel de línea entrante | |||||
| Observación | Se puede personalizar otro voltaje máximo de trabajo continuo Uc | |||||
Palabras clave : Dispositivo de protección contra sobretensiones para el hogar, Dispositivo de protección contra sobretensiones de 380 V, Dispositivo de protección contra sobretensiones de 40 KA, Dispositivo de protección contra sobretensiones de 80 KA
