Diagrama del circuito del dispositivo de protección contra sobretensiones Descripción general del producto
El protector contra sobretensiones fotovoltaicas de vía directa XZ-PV40 se utiliza ampliamente en cajas de confluencia, inversores, controladores, armarios de CC y otros equipos. Su tensión nominal es de hasta 1500 V CC, la corriente de descarga máxima es de 40 kA, el varistor de alta energía y la velocidad de respuesta en nanosegundos previenen eficazmente los daños causados por sobretensiones por rayos en sistemas de generación de energía fotovoltaica. Cumple con las normas GB 18802.1, GB50057 e IEC61643-1.
Con modo de protección de modo común (MC) y modo diferencial (MD), instalación de riel guía estándar de 35 mm, la línea cero con conexión de cable de 2,5 a 35 mm, cable de tierra con conexión de cable de cobre multifilar de doble color de más de 6 mm, la longitud de no más de 500 mm.
Generalmente se instala en el gabinete de distribución de CC, inversor fotovoltaico, caja colectora fotovoltaica.
Diagrama del circuito del dispositivo de protección contra sobretensiones Parámetros técnicos principales
| Presupuesto | XZ-PV500 | XZ-PV600 | XZ-PV800 | XZ-PV1000 | XZ-PV1200 | XZ-PV1500 |
| En(kA) Corriente de descarga nominal | 20 kA | |||||
| lmáx(kA) Corriente máxima de descarga | 40 kA | |||||
| Ucp(VC) Voltaje máximo de funcionamiento continuo | 500 | 600 | 800 | 1000 | 1200 | 1500 |
| Uc(kV) Nivel de protección de voltaje | 2.8 | 3.2 | 3.5 | 3.8 | 4.5 | 5 |
| (ns) Tiempo de respuesta | ＜25 | |||||
| Grado de protección | IP20 | |||||
| El material de la carcasa | PBT/PA66 | |||||
| El indicador de filtración | Nivel I | |||||
| Temperatura límite ambiente TU | -40℃~80℃ | |||||
| Modo protegido | L/N-PE | |||||
| Tipo de instalación | Para la instalación se utiliza un riel guía estándar de 35 mm. | |||||
| (mm²) Línea de potencia inducida Área de la sección transversal | Cable flexible multinúcleo de 16 a 35 mm² | |||||
| Nota | Se puede agregar una función de señal remota y se puede personalizar otro voltaje de trabajo continuo máximo uC. | |||||

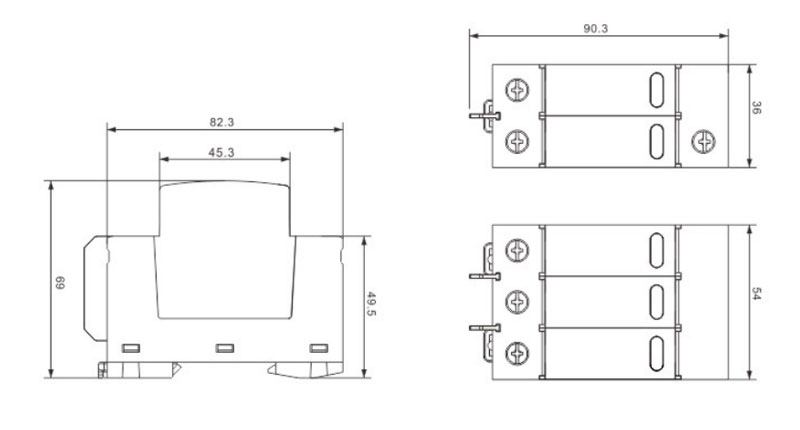

Diagrama del circuito del dispositivo de protección contra sobretensiones Dimensiones generales
