Protector contra sobretensiones XZ-NPE de 275 V, 20 KA/40 KA, dispositivo de protección contra sobretensiones Descripción general del producto
El protector contra sobretensiones de la serie XZ-NPE es apto para sistemas de alimentación TT, TN-S y otros de 50/60 Hz, 230/400 V e inferiores. Se utiliza entre la línea neutra (N) y la línea de tierra (PE) para proteger contra sobretensiones causadas por rayos indirectos, rayos directos u otras sobretensiones instantáneas. Los productos cumplen con las normas GB18802.1, GB50057 e IEC61643-1.
XZ - Dispositivo de protección contra sobretensiones NPE 275V con tubo de descarga de gas o aire como componentes principales del espacio de descarga, en general, entró en un estado de alta resistencia entre los electrodos, cuando la red eléctrica debido a truenos y relámpagos directa o indirectamente otra sobretensión transitoria, los electrodos en una conducción de tiempo de nanosegundos, se precipitarán a la tierra y para proteger el equipo en la red eléctrica, cuando la sobretensión a través del NPE desaparece, el NPE se restaura al estado de alta resistencia sin afectar el funcionamiento normal de la red eléctrica.
El protector contra sobretensiones de la serie XZ-SPD de 20 KA se puede combinar con las siguientes soluciones: 1P+NPE, 3P+NPE y otras combinaciones de SPD para mejorar el rendimiento contra sobretensiones. Ofrece protección en modo común (MC) y modo diferencial (MD). Se instala con riel guía estándar de 35 mm; la línea cero se conecta con un cable de 2,5-35 mm; el cable de tierra se conecta con un cable de cobre multifilar bicolor de más de 6 mm; la longitud no supera los 500 mm.
Protector contra sobretensiones de 40KA (40KA SPD) instalado en cajas de distribución residenciales, centros de cómputo, equipos de información, equipos electrónicos y equipos de control frente a la caja de enchufes más cercana.
Protector contra sobretensiones XZ-NPE de 275 V, 20 KA/40 KA. Parámetros técnicos principales.
| Presupuesto | XZ-NPE | ||||
| El número de | 1P+N, 3P+N | ||||
| En (8/20μs) Corriente de descarga nominal | 5 | 10 | 20 | 30 | 40 |
| lmáx(8/20μs) Corriente máxima de descarga | 10 | 20 | 40 | 60 | 80 |
| Uc(VAC) Voltaje máximo de funcionamiento continuo | 1.0 | 1.1 | 1.5 | 1.8 | 2.0 |
| Uc(VAC) Voltaje máximo de funcionamiento continuo | 275 V | ||||
| (ns) Tiempo de respuesta | ＜25 | ||||
| Grado de protección | IP20 | ||||
| El indicador de filtración | El verde es normal, el rojo es ineficaz. | ||||
| Prueba de casificación | Nivel II | ||||
| Temperatura límite ambiente TU | -40℃~80℃ | ||||
| Tipo de instalación | El riel guía estándar de 35 mm se utiliza para nsallaion | ||||
| (mm²) Área de la sección transversal de la línea de potencia inducida | Cable flexible multinúcleo de 2,5 a 35 mm² | ||||
| Nota | Se puede agregar una función de señal remota y se puede personalizar otro voltaje de trabajo continuo máximo uC. | ||||

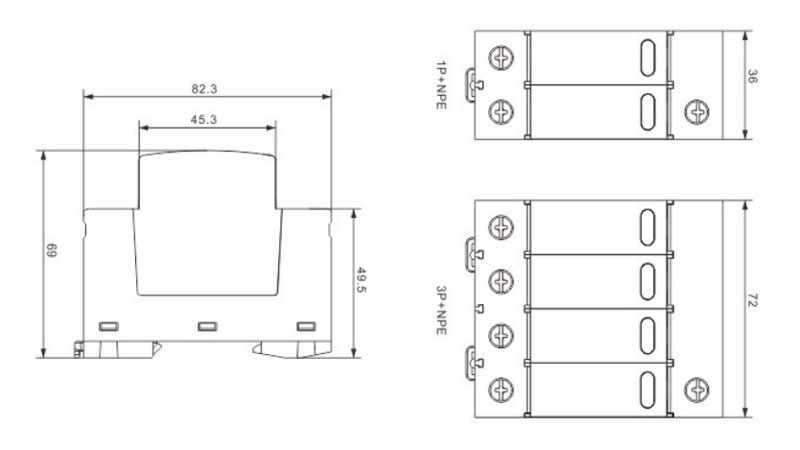

Protector contra sobretensiones XZ-NPE de 275 V, dispositivo de protección contra sobretensiones de 20 KA/40 KA, dimensiones generales
