Capaz de conmutar circuito eléctrico con carga.
Adaptable a dispositivo de candado
Indicación de la posición del contacto
Capaz de liberar rápidamente la energía almacenada en funcionamiento.
Destacado por su alta capacidad de apertura y cierre.
Alta capacidad de resistencia a la corriente de cortocircuito
Se utiliza como interruptor principal en instalaciones domésticas y similares.
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Polo No | 1, 1P+N, 2, 3, 3P+N, 4 |
| Tensión nominal | CA 230/400 V |
| Corriente nominal (A) | 20, 25, 32, 40, 50, 63, 80, 100, 125. |
| Curva de disparo | CD |
| Tensión nominal soportada al impulso | 6 kV |
| Frecuencia nominal | 50/60 Hz |
| Resistencia electromecánica | In≤100=1001000;ln125=8000 |
| capacidad máxima de ruptura de cortocircuito | 10 kA |
| capacidad de interrupción de cortocircuito de servicio (Ics) | 7,5kA |
| Terminal de conexión | Terminal de pilar con abrazadera |
Datos técnicos
l N.º de polos: 1, 1P+N, 2, 3, 3P+N, 4 |
l Tensión nominal: CA 230/400 V |
l Corriente nominal (A)::20, 25, 32, 40, 50, 63, 80, 100, 125 |
l Curva de disparo: C, D |
l Capacidad máxima de interrupción en cortocircuito (leu): 10 kA |
l Capacidad de interrupción de cortocircuito de servicio (lcs): 7,5 kA |
l Tensión nominal soportada al impulso: 6 kV |
l Resistencia electromecánica: Insl00=10000;ln125=8000 |
l Terminal de conexión: Terminal de pilar con abrazadera |
Capacidad de conexión: Conductor flexible 35mm² Conductor rígido 50mm² |
l Instalación: Montaje en panel sobre carril DIN simétrico de 35 mm |
l Altura de conexión del terminal: 20 mm |
Construcción y características
l Alta capacidad de cortocircuito-cortocircuito 10KA.
l Diseñado para proteger circuitos que transportan grandes corrientes de hasta 125 A
l Indicación de posición de contacto.
l Se utiliza como interruptor principal en instalaciones domésticas y similares.

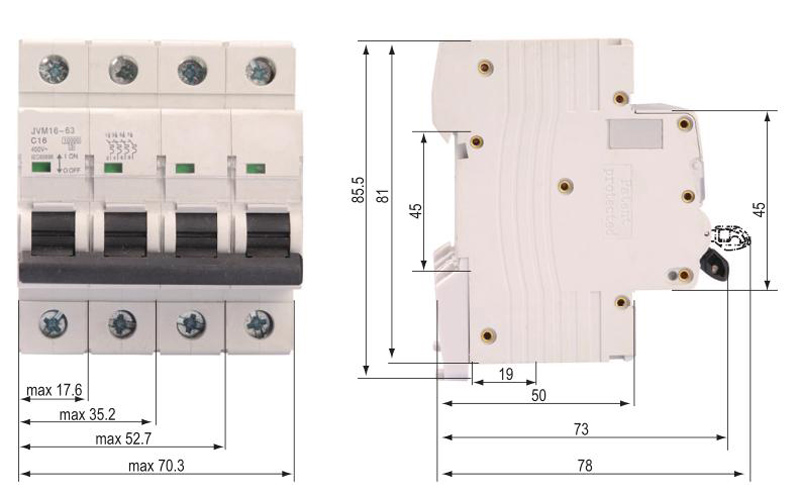

Dimensiones generales y de instalación

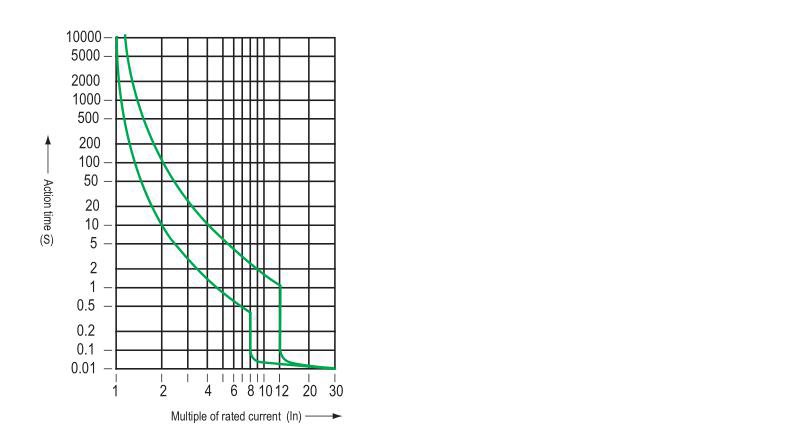

Curva característica
