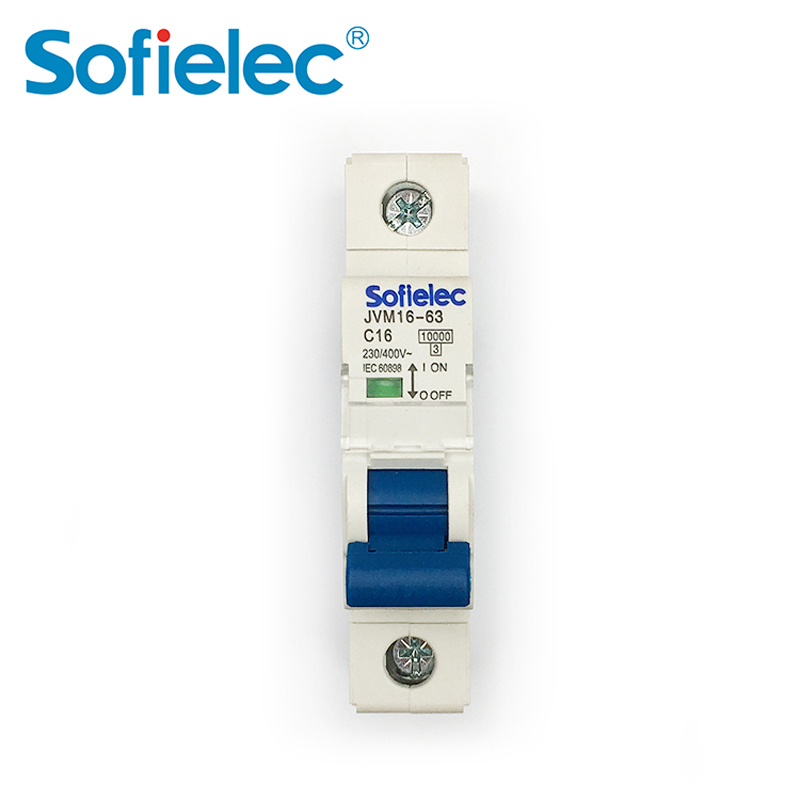

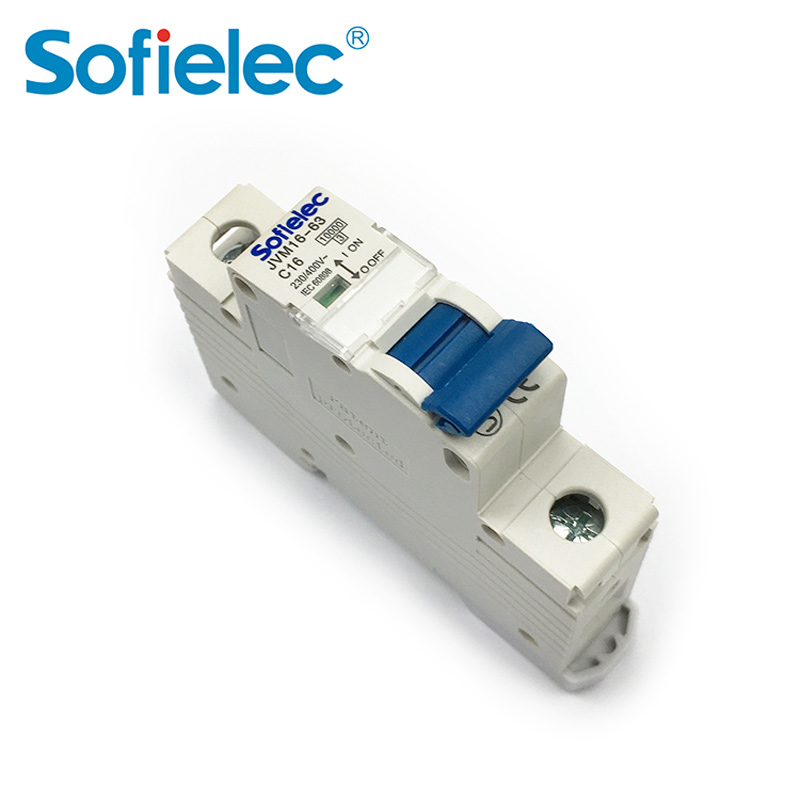

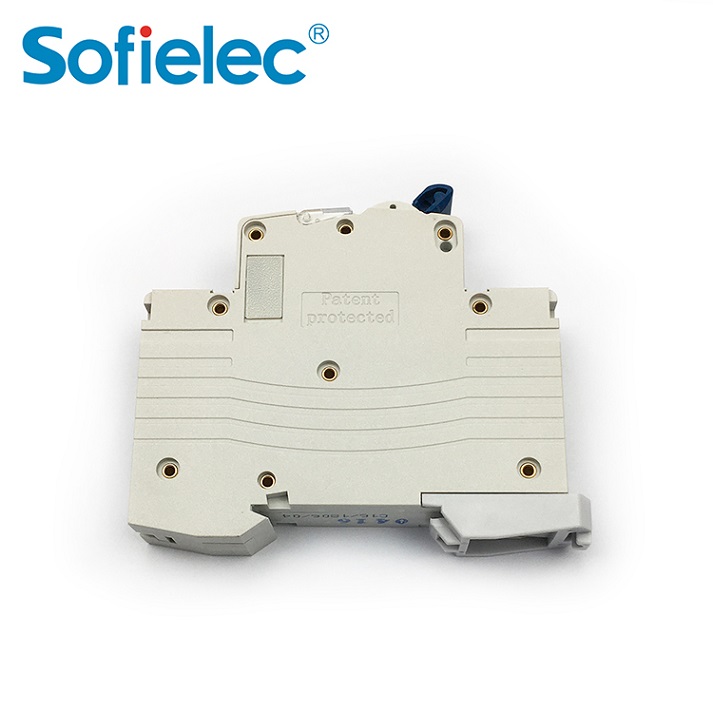

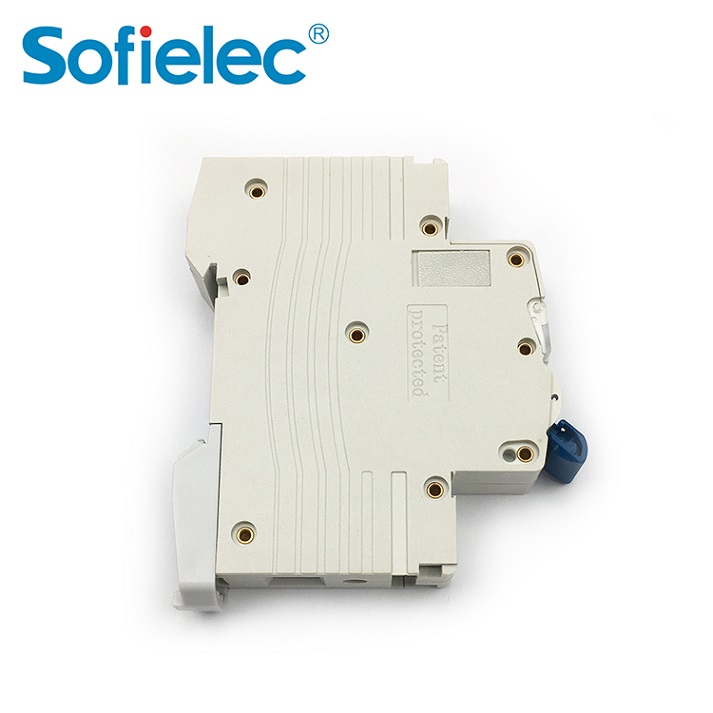

Disyuntor JVM16-63 10 kA 1P IEC 60898 con homologación CE

www.sofielec.com

El diseño de última generación
Aspecto elegante; la cubierta y el mango en forma de arco hacen que la operación sea cómoda.
Ventana indicadora de posición de contacto
Cubierta transparente diseñada para llevar etiqueta.

Categorías	Disyuntor superior de 10 kA serie 16
Modelo	JVM16-63
Polo No	1, 1P+N, 2, 3, 3P+N, 4
Tensión nominal	CA 230/400 V
Corriente nominal (A)	1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63
Curva de disparo	B, C, D
Clase limitadora de energía	3
Frecuencia nominal	50/60 Hz
Tensión nominal de resistencia al impulso	6,2 kV
Alta capacidad de ruptura de circuitos eléctricos (lcn)	10 KA
Serie clasificada de corte rápido (cpait(cs))	7.5KA
Resistencia electromecánica	20000

Datos técnicos

l N.º de polos: 1, 1P+N, 2, 3, 3P+N, 4

l Tensión nominal: CA 230/400 V

l Corriente nominal (A): 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63

l Curva de disparo: B, C, D

l Alta capacidad de ruptura de cortocircuito (Icn): 10 kA

l Capacidad nominal de interrupción del cortocircuito en servicio (Ics): 7,5 kA

l Frecuencia nominal: 50/60Hz

l Clase de limitación energética: 3

l Tensión nominal soportada al impulso: 6,2 kV

l Resistencia electromecánica: 20000

l Indicación de la posición del contacto

l Terminal de conexión:Terminal de tornillo
Terminal de pilar con abrazadera

l Capacidad de conexión: Conductor rígido hasta 25 mm²

l Altura de conexión del terminal: 19 mm

l Par de apriete: 2,0 Nm

l Instalación: En carril DIN simétrico
35 mm
Montaje en panel

Accesorios

F3 Contacto auxiliar

Disparador de derivación S3

Auxiliar JVRX16

Interruptor de alarma SD3

Sobretensión U3+O3/

Disparador de subtensión

Construcción y características

● El diseño de última generación

● Aspecto elegante; la tapa y el asa en forma de arco facilitan su manejo. Ventana indicadora de la posición de contacto. Tapa transparente diseñada para llevar la etiqueta.

● Manejar la función de permanencia central para indicar fallas en el circuito

En caso de sobrecarga del circuito protegido, la palanca del MCB se dispara y permanece en posición central, lo que permite una rápida solución de la línea defectuosa. La palanca no puede permanecer en esta posición al accionarse manualmente.

● Alta capacidad de cortocircuito

● Alta capacidad de cortocircuito 10KA para todo el rango y capacidad de 15kA para clasificación de corriente de hasta 40A gracias al potente sistema de extinción de arco eléctrico.

● Larga vida útil eléctrica de hasta 6000 ciclos gracias a su mecanismo de cierre rápido. Dispositivo de bloqueo con candado en la manija.

● La manija MCB se puede bloquear en la posición “ENCENDIDO” o en la posición “APAGADO” para evitar el funcionamiento no deseado del producto.

● Dispositivo de bloqueo de terminal de tornillo

● El dispositivo de bloqueo evita el desmontaje no deseado o accidental de los terminales conectados.

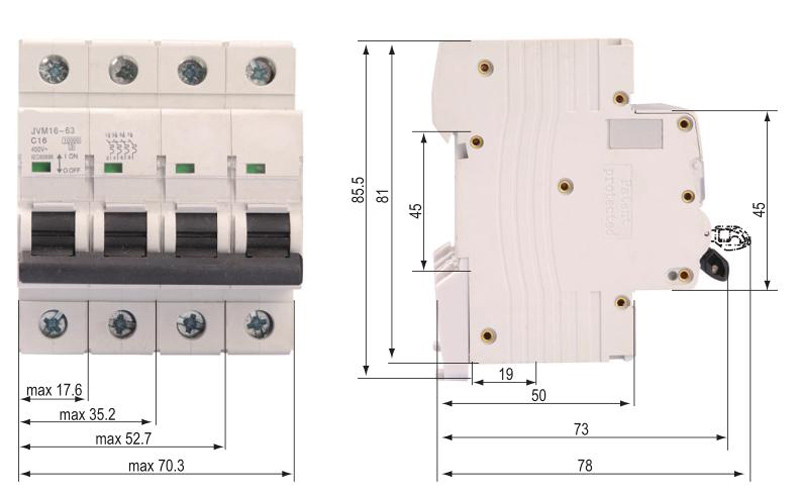

Dimensiones generales y de instalación
