| Categorías | Relé de tiempo |

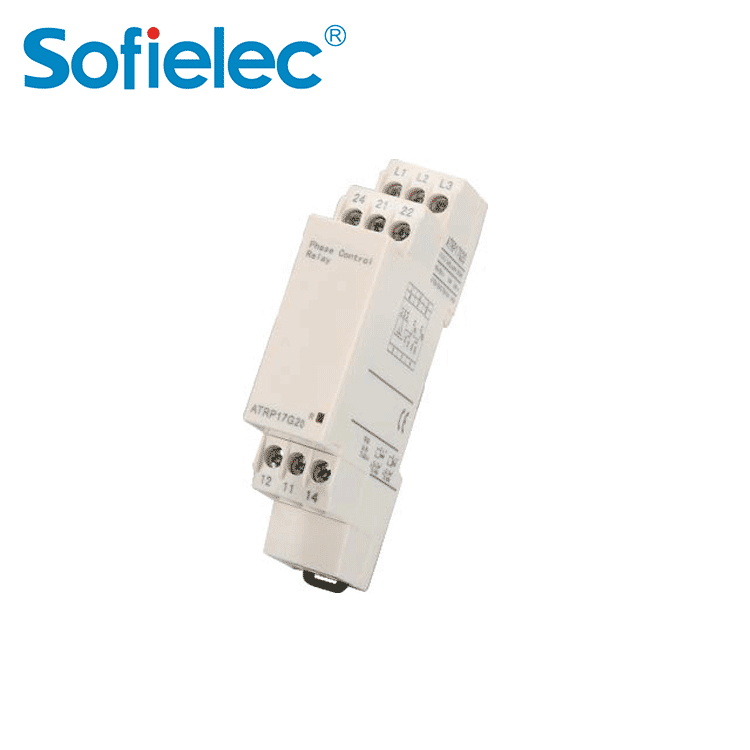

| Modelo | ATRP17G |
| Tensión máxima de conmutación | 250 V CC/250 V CA |
| [us] Tensión de alimentación nominal | 208.... 480 V CA trifásica |
| Límites de voltaje de suministro | 183...528 V CA |
| Límites de voltaje del circuito de control | 12%,+10%Un |
| Consumo de energía en Va | <=22 VA 400 V CA 50 Hz |
| Umbral de detección de voltaje | < 100 V por falla de fase CA |
| Frecuencia del circuito de control | 50...60 Hz +/- 10% |
| Contactos de salida | 1C/O,2C/O |
| Corriente nominal de salida | 8A |
| Retraso en el encendido | <= 650 ms |
| Rango de voltaje | 183...528 V |
| Tiempo de respuesta | <= 130 ms en caso de fallo |
Principal
| Tipo de producto o componente | Relés modulares de medición y control | |
| Tipo de relé | Tipo de relé | |
| Aplicación específica del producto | Para suministro trifásico | |
| Nombre del relé | ATRP1 7G00 | ATRP 17G20 |
| Parámetros monitoreados por relé | Detección de fallo de fase Secuencia de fases Secuencia de fases | |
| Capacidad de conmutación en VA | 1250 VA | |
Complementario
| Modelo | ATRP17G00 | ATRP17G20 |
| Tensión máxima de conmutación | 250 V CC/250 V CA | |
| [us]Tensión de alimentación nominal | 208...480 V CA trifásica | |
| Límites de voltaje de suministro | 183...528 V CA | |
| Límites de voltaje del circuito de control | -12%,+10%Un | |
| Consumo de energía en Va | <=22 VA 400 V CA 50 Hz | |
| Umbral de detección de voltaje | <100 V para falla de fase CA | |
| Frecuencia del circuito de control | 50...60 Hz +/- 10% | |
| Contactos de salida | 1 C/O | 2 C/O |
| Corriente nominal de salida | 8A | |
| Retraso en el encendido | <=650 ms | |
| Rango de voltaje | 183...528 V | |
| Tiempo de respuesta | <= 130 ms en caso de fallo | |
| Categoría de sobretensión | III conforme a IEC 60664-1 | |
| Resistencia de aislamiento | >500 MOhm a 500 V CC conforme a IEC 60664-1 >500 MOhm a 500 V CC conforme a IEC 60255-5 | |
| [ui] Tensión de aislamiento nominal | 400 V conforme a IEC 60664-1 | |
| Frecuencia de suministro | 50/60 Hz +/- 10^ | |
| Posición de operación | Cualquier posición sin | |
| Conexiones - Terminales | Terminales de tornillo 2 x 0,2 ... 2 x 1,5 mm² - 1 AWG 24... AWH16, cable flexible con extremo de cable Terminales de tornillo 1 x 0,2 ... 0 x 2,5 mm² - 1 AWG 24 ... AWH12, cable flexible con extremo de cable Terminales de tornillo 2 x 0,5 ... 2 x 12,5 mm² - 1 AWG 20... AWH14, cable sólido con extremo de cable Terminales de tornillo 1 x 0,5 ... 1 x 4 mm² - 1 AWG 20 ... AWH11, cable sólido con extremo de cable | |
| Par de apriete | 0,6...1 N,m conforme a IEC 60947-1 | |
| Material de la carcasa | Plástico autoextinguible | |
| LED de estado | 1 LED amarillo para relé | |
| Soporte de montaje | Carril DIN simétrico de 35 mm conforme a EN/IEC 60715 | |
| Durabilidad eléctrica | 100000 ciclos | |
| Durabilidad mecánica | ≤30000000 ciclos | |
| Tasa de operación | ≤360 operaciones/hora a plena carga | |
| Ancho | 17,5 mm | |
| Peso del producto | 0,13 kg | |

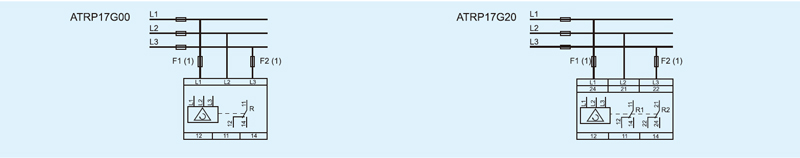

Diagramas de conexión

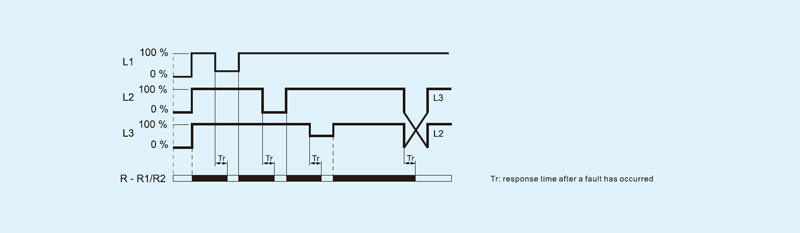

Diagramas de funciones
Ambiente
| Compatibilidad electromagnética | Inmunidad para entornos industriales conforme a EN/IEC 61000-6-2 Norma de emisiones para entornos residenciales, comerciales y de industria ligera conforme a EN/IEC 61000-6-3 Norma de emisión para entornos industriales conforme a EN/IEC 61000-6-4 |
| Normas | EN/IEC 60255-1 |
| Temperatura ambiente del aire para almacenamiento | -40...70 ℃ |
| Temperatura ambiente del aire para el funcionamiento | -20...50 ℃ |
| Humedad relativa | 95 % a 55 °C conforme a IEC 60068-2-30 |
| Resistencia a la vibración | 1 gn(f= 57...150 Hz) conforme a IEC 60068-2-6/IEC 60255-21-1. 0,35 mm (f= ...57,6 Hz) conforme a IEC 60068-2-6/IEC 60255-21-1 |
| Resistencia a los golpes | 15 gn durante 11 ms según IEC 60255-21-1 |
| Grado de protección IP | IP30 (carcasa) conforme a IEC 60529 IP20 (terminales) conforme a IEC 60529 |
| Grado de contaminación | 3 conforme a IEC 60664-1 |
| Tensión de prueba dieléctrica | 2 kV 1 min CA 50 Hz |
| Onda de choque no disipable | 4 kV |

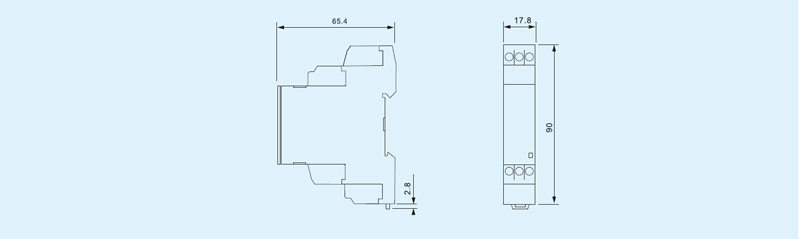

Dimensión
