| Categorías | Relé de tiempo |

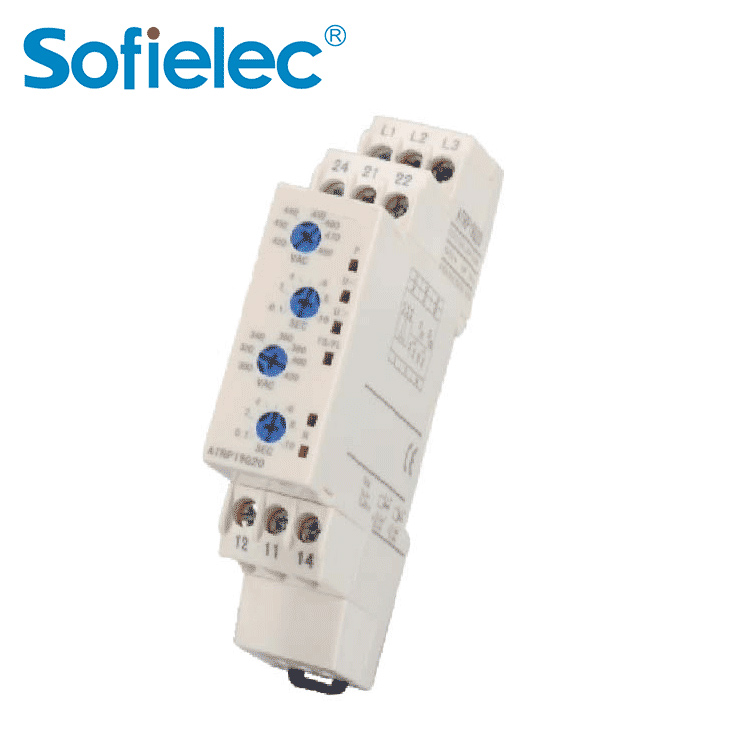

| Modelo | ATRP19G |
| Tensión máxima de conmutación | 250 V CC/250 V CA |
| [us] Tensión de alimentación nominal | 300.... 480 V CA trifásica |
| Límites de voltaje de suministro | 270...528 V CA |
| Consumo de energía en Va | <=22 VA 400 V CA 50 Hz |
| Frecuencia del circuito de control | 50...60 Hz +/- 10% |
| Contactos de salida | 1C/O,2C/O |
| Corriente nominal de salida | 8 A 250 V CA |
| Retraso en el encendido | <= 650 ms |
| Rango de voltaje | 270...528 V CA |
| Tiempo de respuesta | 1000 ms |
Principal
| Tipo de producto o componente | Relé de control de voltaje trifásico | |
| Tipo de relé | Relé de control | |
| Aplicación específica del producto | Para suministro trifásico | |
| Nombre del relé | ATRP 19G00 | ATRP19G20 |
| Parámetros monitoreados por relé | Detección de fallo de fase, secuencia de fases, asimetría de fases, sobretensión y subtensión | |
| Capacidad de conmutación en VA | 1250 VA | |
Complementario
| Modelo | ATRP19G00 | ATRP19G20 |
| Voltaje máximo de conmutación | 250 V CC/250 V CA | |
| Tensión de alimentación nominal | 300...480 V CA trifásica | |
| Límites de voltaje de suministro | 270... 528 VCA | |
| Subtensión ajustable U min | 300, 320, 340, 360, 380, 400, 420 V CA trifásica | |
| Sobretensión ajustable U máx. | 420, 430, 440, 450, 460, 470, 480 V CA trifásica | |
| Consumo de energía en Va | <=22 VA 400 V CA 50 Hz | |
| Tiempo de retardo de viaje | 0,1S......10S ajustable | |
| Frecuencia del circuito de control | 50...60 Hz +/- 10 % | |
| Contactos de salida | 1 C/O | 2C/0 |
| Corriente nominal de salida | 8 A 250 V CA | |
| Retraso en el encendido | <= 650 ms | |
| Rango de voltaje | 270...528 VCA | |
| Tiempo de reinicio | 1000 ms | |
| Categoría de sobretensión | III conforme a IEC 60664-1 | |
| Resistencia de aislamiento | > 500 MOhm a 500 V CC conforme a IEC 60664-1 > 500 MOhm a 500 V CC conforme a IEC 60255-5 | |
| Frecuencia de suministro | 50/60 Hz +/- 10 % | |
| Posición de operación | Cualquier posición sin | |
| Conexiones - Terminales | Terminales de tornillo 2 x 0,2...2 x 1,5 mm 2 - AWG 24...AWG 16, cable flexible con extremo de cable Terminales de tornillo 1 x .2...1 x 2.5 mm 2 - AWG 24...AWG 12, cable flexible con extremo de cable Terminales de tornillo 2 x 0...2 x 2,5 mm 2 - AWG 20...AWG 14, sólidos, conectables sin extremo de cable Terminales de tornillo 1 x 0,5...1 x 4 mm 2 - AWG 20...AWG 11, cable sólido sin extremo de cable | |
| Par de apriete | 0,6...1 Nm conforme a IEC 60947-1 | |
| LED de estado | P: verde para potencia, U<: rojo para subtensión, U>: rojo para sobretensión, FS/FL: rojo para secuencia de fase o falla de fase, R: amarillo para relé | |
| Soporte de montaje | Carril DIN simétrico de 35 mm conforme a EN/IEC 60715 | |
| Durabilidad eléctrica | 100000 ciclos | |
| Durabilidad mecánica | ≤3000000 ciclos | |
| Tasa de operación | ≤360 operaciones/hora a plena carga | |
| Ancho | 17,5 milímetros | |
| Peso del producto | 0,13 kilogramos | |
Diagramas de conexión
Diagramas de funciones
Ambiente
| Compatibilidad electromagnética | Inmunidad para entornos industriales conforme a EN/IEC 61000-6-2 Norma de emisiones para entornos residenciales, comerciales y de industria ligera conforme a EN/IEC 61000-6-3 Norma de emisión para entornos industriales conforme a EN/IEC 61000-6-4 |
| Normas | EN/IEC 60255-1 |
| Temperatura ambiente del aire para almacenamiento | -40...70 °C |
| Temperatura ambiente del aire para el funcionamiento | 20...50 °C |
| Humedad relativa | 95 % a 55 °C conforme a IEC 60068-2-30 |
| Resistencia a la vibración | 1 gn(f= 57,6...150 Hz) conforme a IEC 60068-2-6/IEC 60255-21-1 |
| Resistencia a los golpes | 0,35 mm (f=5 ...57,6 Hz) conforme a IEC 60068-2-6/IEC 60255-21-1 |
| Grado de protección IP | IP30 (carcasa) conforme a IEC 60529 IP20 (terminales) conforme a IEC 60529 |
| Grado de contaminación | 3 conforme a IEC 60664-1 |
| Voltaje de prueba dieléctrico | 2 kV 1 min CA 50 Hz |
| Onda de choque no disipable | 4 kV |

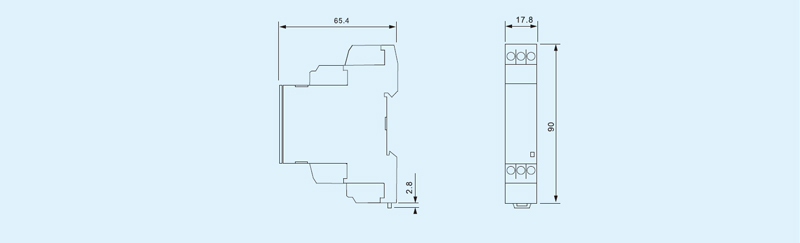

Dimensión
