| Categorías | Relé de tiempo |
| Modelo | ZHRT1-LS |
| Tensión de alimentación nominal | CA 110 V. CA 220 V 50/60 Hz |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,5~20 minutos |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Altitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 16A |
| Clase de IP | IP20 |
| Humedad relativa admisible | ≤50% |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microcontroladores integrados, precisión de repetición ≤0,2 %. Ajuste mediante perilla; indicador LED que muestra el estado de funcionamiento. Tres modos de funcionamiento: encendido, apagado y automático. Montaje en carril DIN.
| Tensión nominal de alimentación de control | CA 110 V, CA 220 V 50/60 Hz |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,1 s~100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Clase de IP | IP20 |
| Clase de contaminación | III |
| Humedad relativa admisible | ≤50%(40%)(Sin condensación) |

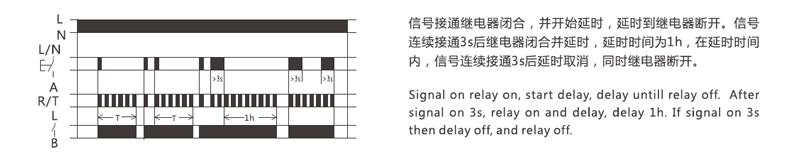

Diagrama de funciones

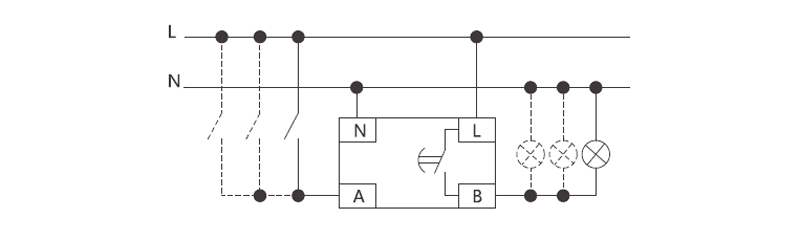

Diagrama de cableado

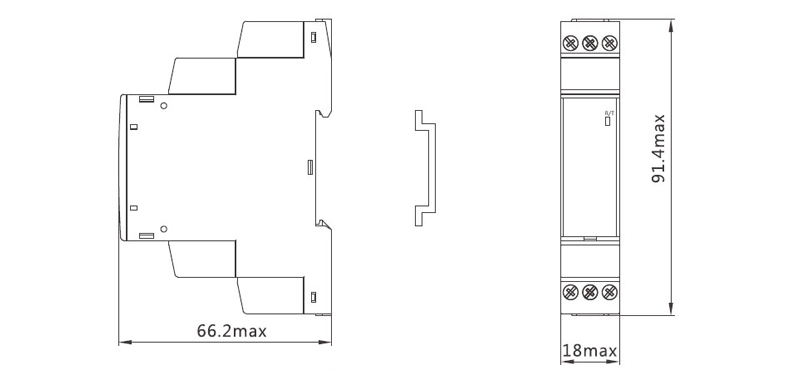

Dimensiones
