| Categorías | Relé de tiempo |
| Modelo | ZHRT1-M |
| Tensión nominal de alimentación de control | 12 V CC. 24 V CC. 110 V CA. 220 V CA. 380 V CA/CC 24 V ~24 |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,1 s~100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Altitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 1 C/O 8A; 2 C/O 5A |
| Clase de IP | IP20 |
| Categoría de uso | AC-15 |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, amplio rango de retardo de 0,1 s a 100 h, precisión de repetición ≤ 0,2 % en el ajuste de la perilla. Indicador LED que muestra el estado de funcionamiento. Con 10 modos de control diferentes para diferentes sistemas de control eléctrico, variedad de tensiones nominales opcionales. Montaje en carril DIN.
| Tensión nominal de alimentación de control | 12 V CC, 24 V CC, 110 V CA, 220 V CA, 380 V CA, 24 V CA/CC ~ 240 V, 50/60 Hz |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,1 s~100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Clase de IP | IP20 |
| Clase de contaminación | III |
| Capacidad de configuración de contactos (A) | 1 C/O 8A, 2C/O 5A, 1C/O+1 C/O instantáneo 5A |
| Categoría de uso | AC-15 |
| Capacidad de contacto | UE/es decir, CA 240 V/1,5 A, CA 380 V/0,95 A. |
| Guía estándar | Ancho 35 mm (IED/EN60715) |

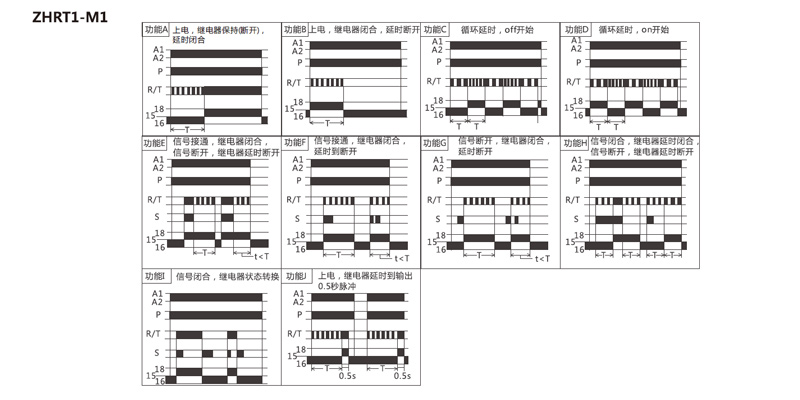

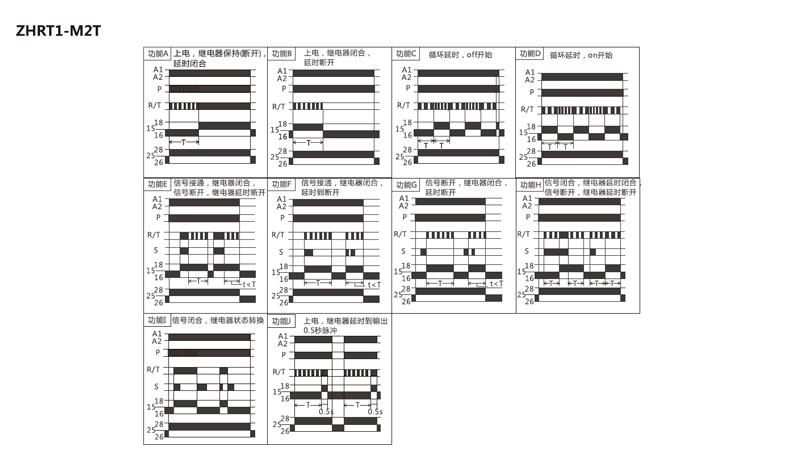

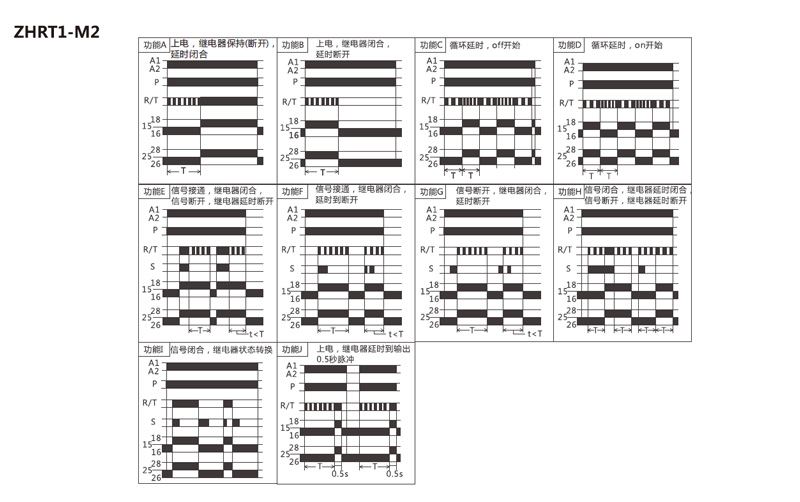

Diagrama de funciones

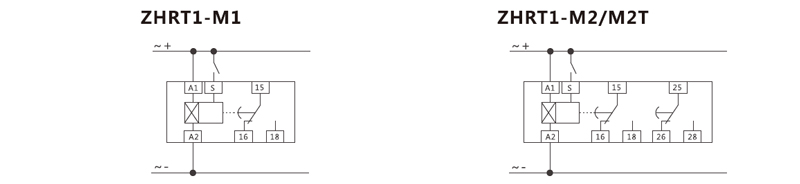

Diagrama de cableado

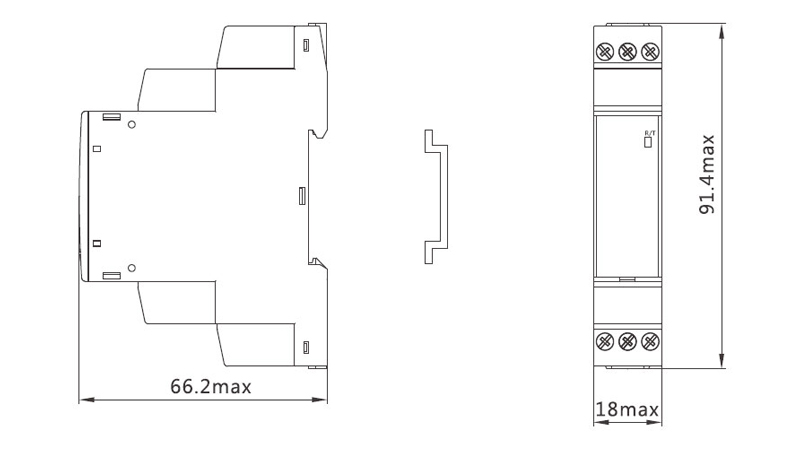

Dimensiones
