| Categorías | Relé de tiempo |
| Modelo | ZHRT1-S |
| Tensión nominal de alimentación de control | 12 V CC, 24 V CC, 110 V CA, 220 V CA, 380 V CA, 56/60 Hz |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,1 s~100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Altitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 1 C/O 8A; 2 C/O 5A, 1C/O + 1 C/O instantáneo 5A |
| Clase de IP | IP20 |
| Categoría de uso | AC-15 |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
Microprocesadores integrados, amplio rango de retardo de 0,1 s a 100 h, precisión de repetición ≤ 0,2 % según el ajuste de la perilla. Indicador LED que muestra el estado de funcionamiento. Variedad de voltajes nominales opcionales. Montaje en carril DIN.
| Tensión nominal de alimentación de control | 12 V CC, 24 V CC, 110 V CA, 220 V CA, 380 V CA, 24 V CA/CC ~ 240 V, 50/60 Hz |
| Consumo de energía nominal | CA: ≤1,5 VA CC: ≤1 W |
| Rango de retardo | 0,1 s~100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Clase de IP | IP20 |
| Clase de contaminación | III |
| Capacidad de configuración de contactos (A) | 1 C/O 8A, 2C/O 5A, 1C/O+1 C/O instantáneo 5A |
| Categoría de uso | AC-15 |
| Capacidad de contacto | UE/es decir, CA 240 V/1,5 A, CA 380 V/0,95 A. |

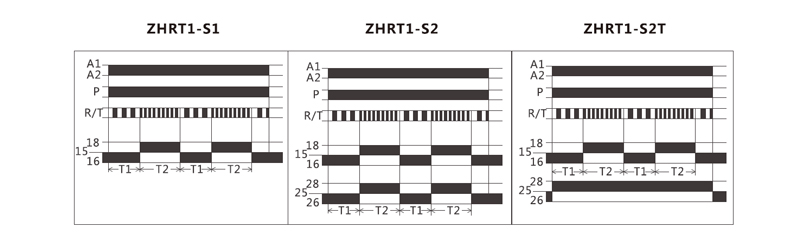

Diagrama de funciones

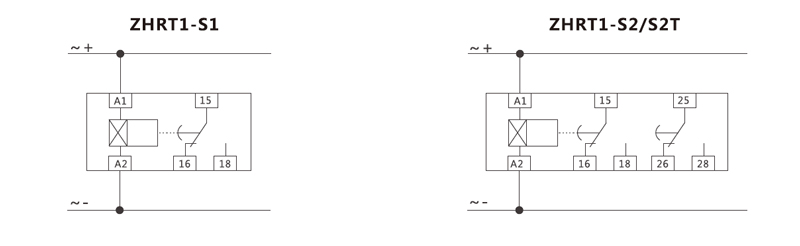

Diagrama de cableado

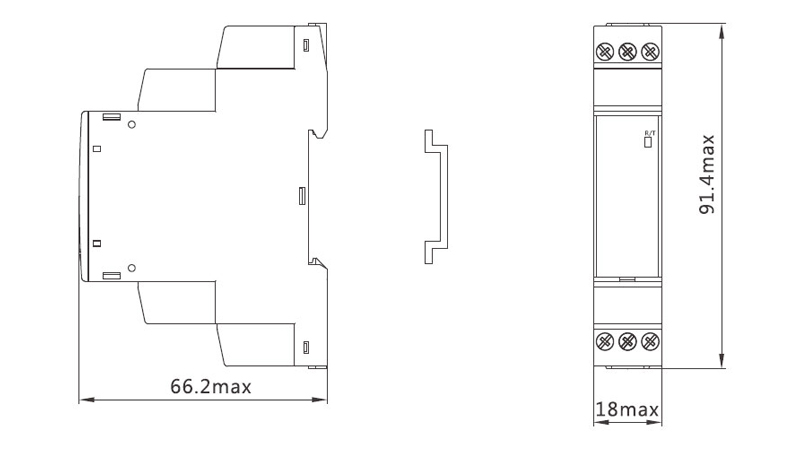

Dimensiones
