| Categorías | Relé de tiempo |
| Tensión de alimentación nominal | CC 12 V CA/CC 24 V ~ 240 V |
| Consumo de energía nominal | 1W |
| Rango de retardo | Ajuste multirango de 0,1 s a 100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Altitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | C/O:16A,2C/O:16A,3C/O:8A,2C/O+1 instantáneoC/O:8A+16A |
| Capacidad de contacto | Ue/Ie CA 240 V/1,5 A |
| Guía estándar | (ancho)35mm |
Función
Aplicaciones
Se utiliza en gabinetes de control, armarios y otros circuitos de control eléctrico, de acuerdo con el tiempo programado, enciende o apaga automáticamente el circuito.
Características
Microcontroladores integrados, amplio rango de retardo de 0,1 s a 100 h, precisión de repetición <0,2 %. Ajuste mediante perilla; indicador LED que muestra el estado de funcionamiento. Variedad de voltajes nominales opcionales. Montaje en riel DIN.
| Tensión nominal de alimentación de control | 12 V CC, 24 V CA/CC ~ 240 V 50/60 Hz |
| Consumo de energía nominal | 1W |
| Rango de retardo | Ajuste multirango de 0,1 s a 100 h |
| Precisión de configuración | ≤5% |
| Precisión de repetición | ≤0,2% |
| Repetir intervalo de encendido | ≥200 ms |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 1C/O:16A, 2C/0:16A, 3C/O:8A,2C/O+ 1 instantáneo C/O:8A+ 16A |
| Clase de IP | IP20 |
| Clase de contaminación | III |
| Categoría de uso | AC-15 |
| Capacidad de contacto, | UE/le AC240V/1.5A. CA 380 V/0,95 A. |
| Capacidad de contacto | 1C/0, 2C/0, 3C/O, 2C/0+1 C/O instantáneo |
| Guía estándar | Ancho: 35 mm (IEC/EN60715) |

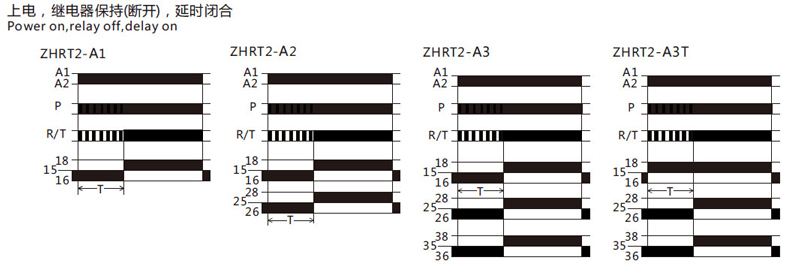

Diagrama de funciones

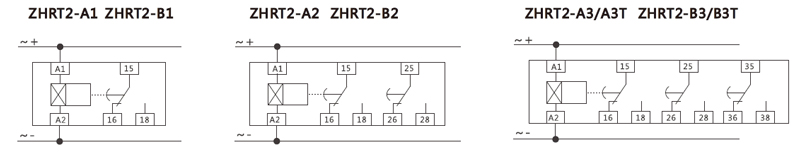

Diagrama de cableado

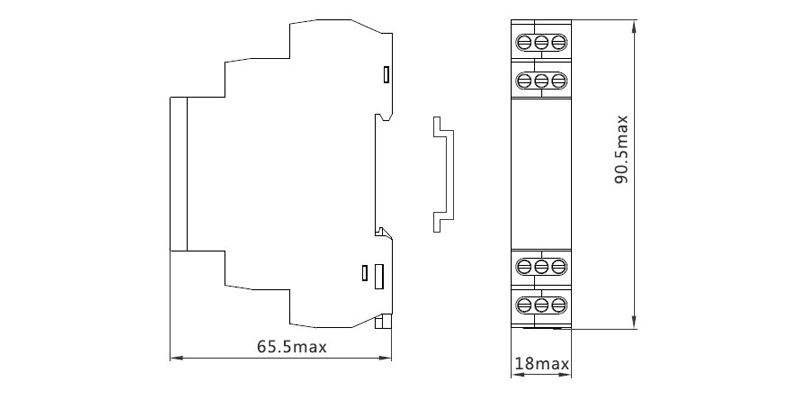

Dimensiones
