| Categorías | Relé de tiempo |
| Modelo | ZHRT2-R3 |
| Tensión nominal de alimentación de control | 12 V CC. 24 V CA/CC ~240 V 50/60 Hz |
| Consumo de energía nominal | ≤1 W |
| Altitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 1C/O 16A;2C/O 16A;3C/O 8A |
| Clase de IP | IP20 |
| Capacidad de contacto | 1C/O,2C/O,3C/O |
| Guía estándar | ancho 35 mm |
Función
Aplicaciones
Se utiliza en unidades de aire acondicionado, salas de máquinas de ascensores, bombas, ventiladores y otras aplicaciones de control de motores, como protección contra sobretensión, subtensión, fallo de fase, secuencia de fase y desequilibrio de fase. En caso de anomalía en el suministro eléctrico, se debe desconectar para proteger el equipo.
Características
El indicador LED muestra el estado de funcionamiento. Contacto multiconjunto y voltaje nominal múltiple opcionales, corriente de contacto máxima 16 A. Montaje en riel DIN.
| Tensión nominal de alimentación de control | 12 V CC. 24 V CA/CC ~240 V 50/60 Hz |
| Consumo de energía nominal | ≤1 W |
| Vida eléctrica | 10 5 |
| Vida mecánica | 10 6 |
| Altitud | ≤2000 m |
| Clase de IP | IP20 |
| Clase de contaminación | II |
| Capacidad de configuración de contactos (A) | 1C/O, 2C/O 16A, 3C/O 8A |
| Capacidad de contacto | 1 C/O, 2 C/O, 3 C/O |
| Guía estándar | Ancho: 35 mm (IEC/EN60715) |

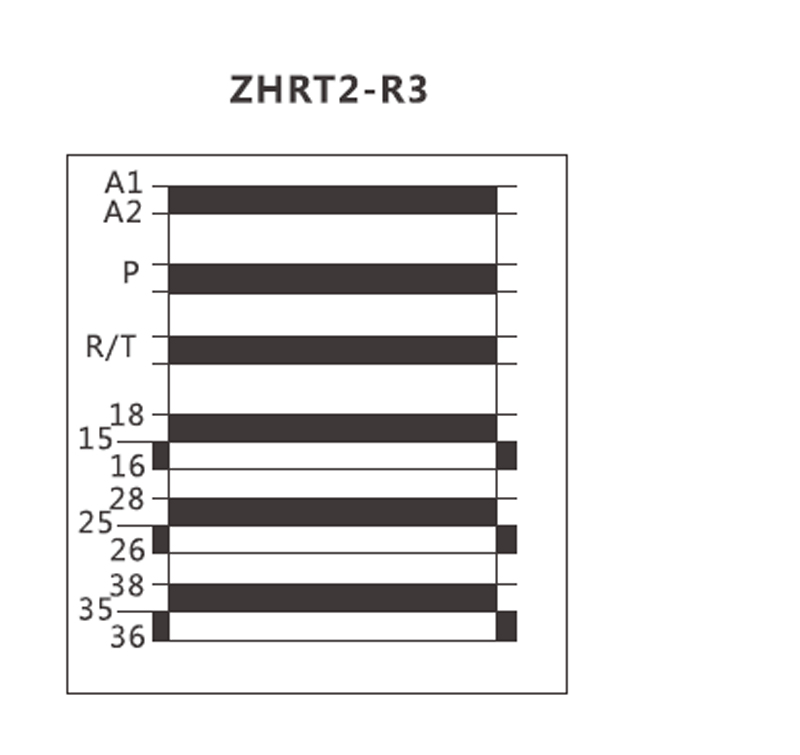

Diagrama de funciones

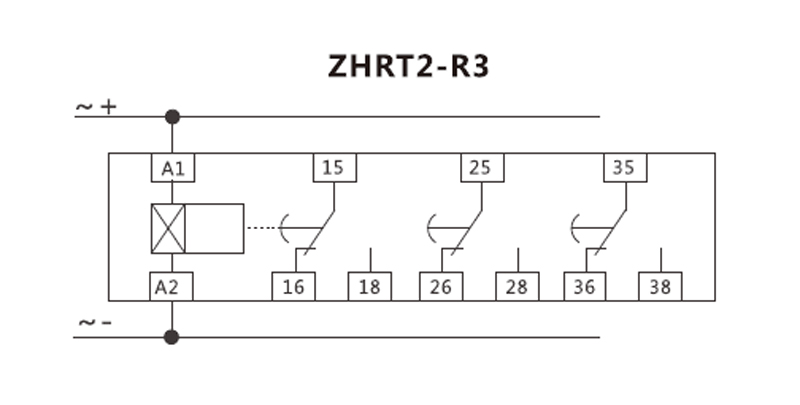

Diagrama de cableado

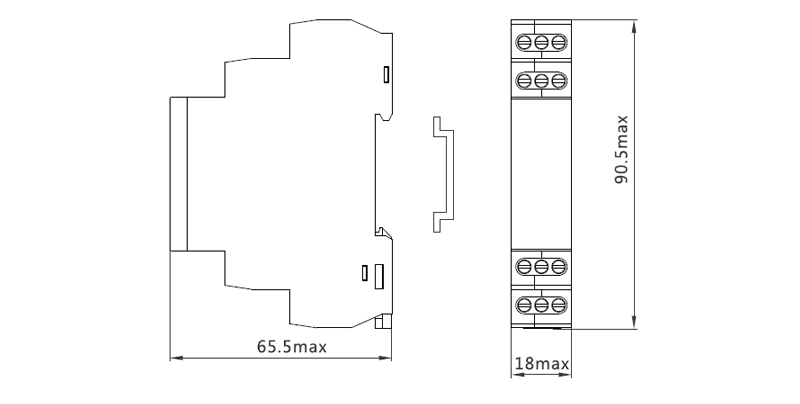

Dimensiones
